本技術涉及一種固定裝置，特別是一種電梯導向輪固定裝置。

背景技術：

1、電梯曳引機是電梯的動力設備，又稱電梯主機。功能是輸送與傳遞動力使電梯運行。它由電動機、制動器、聯軸器、減速箱、曳引輪、機架和導向輪及附屬盤車手輪等組成。導向輪一般裝在機架或機架下的承重梁上。通過設置導向輪使電梯運行更平穩，導向輪設置的過程中需要保證導向輪的垂直度，否則會導致電梯在運行過程中發生晃動和鋼繩磨損加劇，影響電梯舒適性和安全性，現在都是在擰緊螺栓對導向輪固定裝置鎖定后，通過一手持鉛垂線，一手持量尺進行測量，若是達不到標準，則擰松螺栓增加墊片后再次擰緊測量，工作效率較低。

技術實現思路

1、本實用新型的目的在于，提供一種導向輪固定裝置。它具有可以方便工作人員對導向輪垂直度進行檢查的優點，便于提高工作效率。

2、本實用新型的技術方案：一種導向輪固定裝置，包括與曳引機底座橫梁連接的連接板，連接板上設有多組槽孔，連接板下側經墊片設有下支架，下支架間設有用于安裝導向輪的輪軸，輪軸下側設有擋繩板，輪軸上側設有加強板，加強板中設有與加強板長度方向同向的導向槽，導向槽中設有移動塊，移動塊下設有鉛垂線，下支架中設有可相對下支架轉動的測量尺。

3、前述的一種導向輪固定裝置中，所述的下支架包括與連接板相接的橫板，橫板下側焊接有垂直于橫板的豎板，豎板為截面形狀為i形的豎板，豎板中部設有用于安裝輪軸的安裝孔，豎板兩端靠近輪軸側設有豎向設置的限位槽。

4、前述的一種導向輪固定裝置中，所述的橫板中設有與槽孔相對應的鎖定孔。

5、前述的一種導向輪固定裝置中，所述的測量尺為伸縮式測量尺，測量尺一端設有與限位槽相對應的限位塊，測量尺中設有調平氣泡。

6、與現有技術相比，本實用新型通過設置加強板提高支撐作用，加強板中設置移動塊，便于根據導向輪位置進行調節，在設置墊片并將下支架、連接板安裝在曳引機底座橫梁上時，可以移動移動塊，使鉛垂線在自然狀態下與導向輪上端接觸，通過增減墊片使導向輪下端逐步解決鉛垂線，從而起到調節導向輪垂直度的作用，調節方便，測試時，則需要一手托著下支架，另一只手持測量尺進行測量，并可以根據測量結果實時調節，提高工作效率。

技術特征：

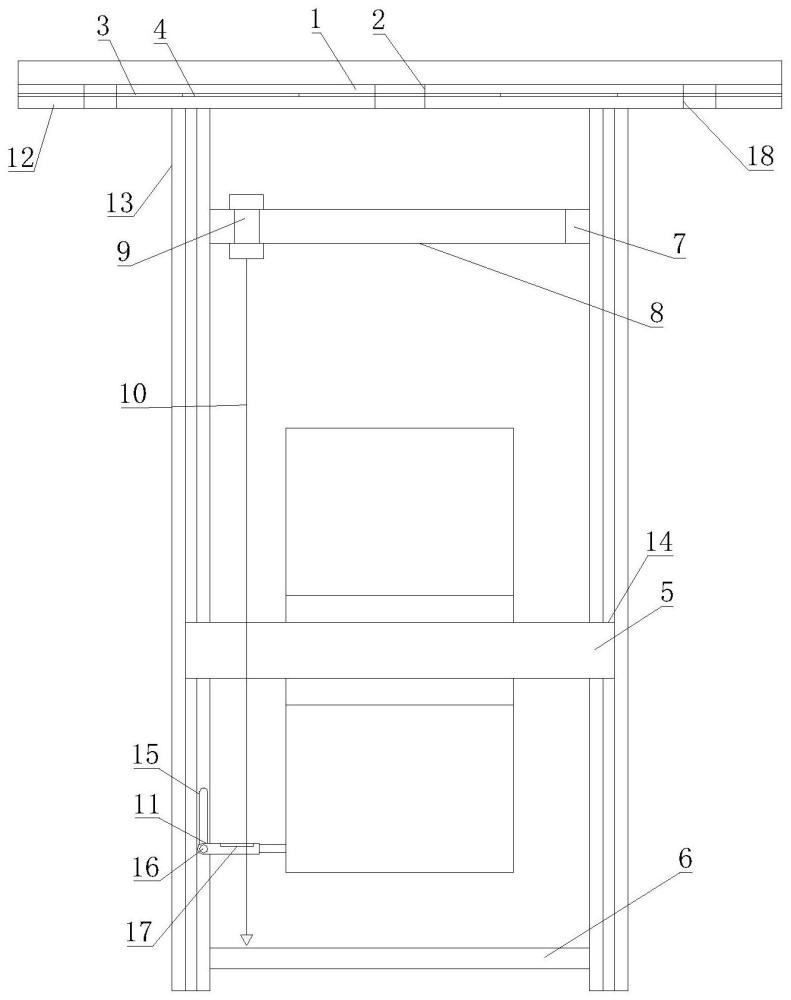

1.一種導向輪固定裝置，其特征在于：包括與曳引機底座橫梁連接的連接板(1)，連接板(1)上設有多組槽孔(2)，連接板(1)下側經墊片(3)設有下支架(4)，下支架(4)間設有用于安裝導向輪的輪軸(5)，輪軸(5)下側設有擋繩板(6)，輪軸(5)上側設有加強板(7)，加強板(7)中設有與加強板(7)長度方向同向的導向槽(8)，導向槽(8)中設有移動塊(9)，移動塊(9)下設有鉛垂線(10)，下支架(4)中設有可相對下支架(4)轉動的測量尺(11)。

2.根據權利要求1所述的一種導向輪固定裝置，其特征在于：所述的下支架(4)包括與連接板(1)相接的橫板(12)，橫板(12)下側焊接有垂直于橫板(12)的豎板(13)，豎板(13)為截面形狀為i形的豎板，豎板(13)中部設有用于安裝輪軸(5)的安裝孔(14)，豎板(13)兩端靠近輪軸(5)側設有豎向設置的限位槽(15)。

3.根據權利要求2所述的一種導向輪固定裝置，其特征在于：所述的橫板(12)中設有與槽孔(2)相對應的鎖定孔(18)。

4.根據權利要求1所述的一種導向輪固定裝置，其特征在于：所述的測量尺(11)為伸縮式測量尺，測量尺(11)一端設有與限位槽(15)相對應的限位塊(16)，測量尺(11)中設有調平氣泡(17)。

技術總結
本技術公開了一種導向輪固定裝置，包括與曳引機底座橫梁連接的連接板(1)，連接板(1)上設有多組槽孔(2)，連接板(1)下側經墊片(3)設有下支架(4)，下支架(4)間設有用于安裝導向輪的輪軸(5)，輪軸(5)下側設有擋繩板(6)，輪軸(5)上側設有加強板(7)，加強板(7)中設有與加強板(7)長度方向同向的導向槽(8)，導向槽(8)中設有移動塊(9)，移動塊(9)下設有鉛垂線(10)，下支架(4)中設有可相對下支架(4)轉動的測量尺(11)。它具有可以方便工作人員對導向輪垂直度進行檢查的優點，便于提高工作效率。
