本技術涉及包裝袋輸送機械，具體涉及一種吸盤總成結構。

背景技術：

1、自動化包裝袋機械在使用的過程中，相應包裝袋隨著輸送帶進行移動，通過開袋機構實現對包裝袋的開袋效果，并進行裝袋動作，最后隨著輸送帶移動至相應的接料框內，當在利用開袋機構對包裝袋實現開袋動作時，一般會利用到驅動設備配合吸盤總成來實現包裝袋袋口的吸附效果，并進行拉扯動作，從而實現包裝袋的開袋處理，但現有吸盤總成所包括的吸盤與支架之間的連接方式，不利于工作人員實現對吸盤位置的調整，當需要根據包裝袋的實際大小來對吸盤位置進行調整時存在不便。

技術實現思路

1、基于上述表述，本實用新型提供了一種吸盤總成結構，以解決現有吸盤總成上的吸盤不便進行位置調整的問題。

2、本實用新型解決上述技術問題的技術方案如下：一種吸盤總成結構，包括支架和若干個吸盤組件，若干個所述吸盤組件位于支架內，所述支架的表面開設有若干個開口一，所述支架的表面設有凸沿一，所述凸沿一的表面貫穿開設有滑槽，若干個安裝架，均設置于所述支架與凸沿一之間，所述安裝架的表面貫穿開設有開口二與開口三，若干個限位件，分別設置于若干個所述安裝架上，所述限位件包括有連接板，所述連接板的表面設有插桿。

3、在上述技術方案的基礎上，本實用新型還可以做如下改進。

4、進一步的，所述插桿為圓柱形結構設計，所述插桿遠離連接板的一端為半圓形結構設計。

5、進一步的，所述安裝架的表面設有橡膠墊圈，所述吸盤組件包括有吸盤、螺紋桿、螺母一和螺母二，所述螺母一的一面與橡膠墊圈的表面緊密接觸。

6、進一步的，所述安裝架的表面貫穿開設有若干個開口四，所述安裝架與吸盤組件之間設有填充件。

7、進一步的，所述填充件包括有固定板與若干個凸板，若干個所述凸板均設置于固定板的一面，所述凸板突出至螺母二與安裝架的一面之間。

8、進一步的，所述安裝架的表面設有凸沿二，所述凸沿二的表面設有磁鐵塊，所述凸板為金屬材質設計，且遠離固定板的一面與磁鐵塊的表面相互吸附。

9、進一步的，所述固定板的一面設有弧形板，所述連接板的表面設有抓板。

10、進一步的，所述抓板的表面設有若干個凹陷槽。

11、與現有技術相比，本申請的技術方案具有以下有益技術效果：

12、通過在支架上設置貫穿開設滑槽的凸沿一，并在支架與凸沿一之間設置安裝架與限位件，并將吸盤組件設置在安裝架上，從而實現吸盤組件與安裝架之間的直接連接，使得工作人員可通過對限位件的取出，并對安裝架的滑動，從而來實現對吸盤組件的位置調整效果，使其吸盤組件的調整操作更加簡單方便。

技術特征：

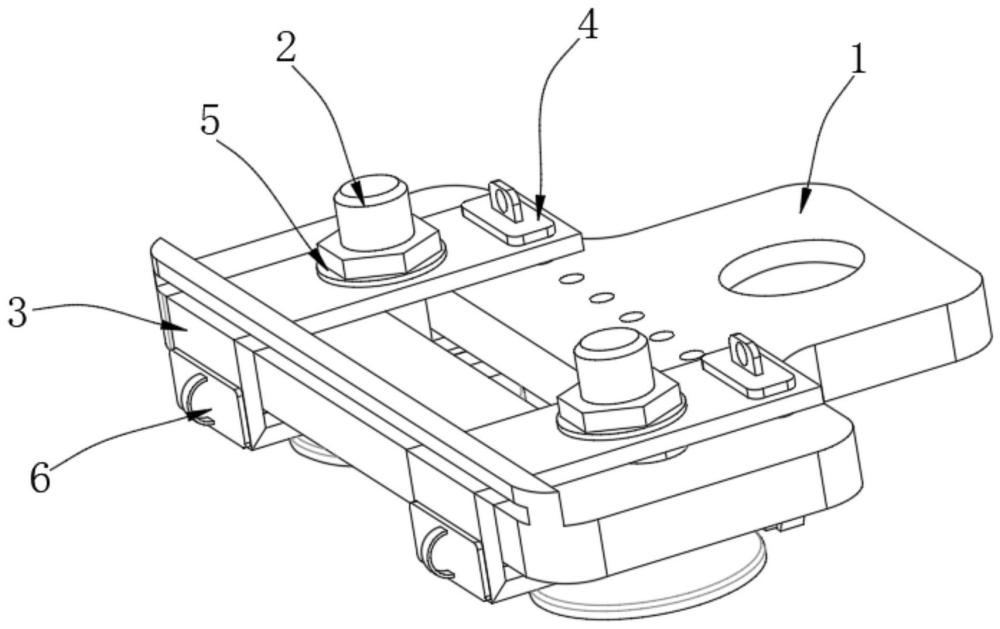

1.一種吸盤總成結構，包括支架(1)和若干個吸盤組件(2)，若干個所述吸盤組件(2)位于支架(1)內，其特征在于，所述支架(1)的表面開設有若干個開口一(11)，所述支架(1)的表面設有凸沿一(12)，所述凸沿一(12)的表面貫穿開設有滑槽(121)；

2.根據權利要求1所述的一種吸盤總成結構，其特征在于，所述插桿(42)為圓柱形結構設計，所述插桿(42)遠離連接板(41)的一端為半圓形結構設計。

3.根據權利要求1所述的一種吸盤總成結構，其特征在于，所述安裝架(3)的表面設有橡膠墊圈(5)，所述吸盤組件(2)包括有吸盤(21)、螺紋桿(22)、螺母一(23)和螺母二(24)，所述螺母一(23)的一面與橡膠墊圈(5)的表面緊密接觸。

4.根據權利要求1所述的一種吸盤總成結構，其特征在于，所述安裝架(3)的表面貫穿開設有若干個開口四(33)，所述安裝架(3)與吸盤組件(2)之間設有填充件(6)。

5.根據權利要求4所述的一種吸盤總成結構，其特征在于，所述填充件(6)包括有固定板(61)與若干個凸板(62)，若干個所述凸板(62)均設置于固定板(61)的一面，所述凸板(62)突出至螺母二(24)與安裝架(3)的一面之間。

6.根據權利要求5所述的一種吸盤總成結構，其特征在于，所述安裝架(3)的表面設有凸沿二(34)，所述凸沿二(34)的表面設有磁鐵塊(7)，所述凸板(62)為金屬材質設計，且遠離固定板(61)的一面與磁鐵塊(7)的表面相互吸附。

7.根據權利要求5所述的一種吸盤總成結構，其特征在于，所述固定板(61)的一面設有弧形板(611)，所述連接板(41)的表面設有抓板(411)。

8.根據權利要求7所述的一種吸盤總成結構，其特征在于，所述抓板(411)的表面設有若干個凹陷槽(4111)。

技術總結
本技術涉及一種吸盤總成結構，包括支架和若干個吸盤組件，若干個吸盤組件位于支架內，支架的表面開設有若干個開口一，支架的表面設有凸沿一，凸沿一的表面貫穿開設有滑槽，若干個安裝架，均設置于支架與凸沿一之間，安裝架的表面貫穿開設有開口二與開口三，若干個限位件，分別設置于若干個安裝架上，限位件包括有連接板，連接板的表面設有插桿，通過在支架上設置貫穿開設滑槽的凸沿一，并在支架與凸沿一之間設置安裝架與限位件，并將吸盤組件設置在安裝架上，從而實現吸盤組件與安裝架之間的直接連接，使得工作人員可通過對限位件的取出，并對安裝架的滑動，從而來實現對吸盤組件的位置調整效果，使其吸盤組件的調整操作更加簡單方便。

技術研發人員：魏會
受保護的技術使用者：湖北信美智能設備有限公司
技術研發日：20240424
技術公布日：2025/4/28
