本技術涉及大米包裝袋夾持，具體為一種調節式撐袋裝置。

背景技術：

1、大米是稻谷經去殼加工而成，其加工過程一般包括碾米、拋光、色選、分級和包裝等工序，在包裝的時候通常是將大米用包裝袋包裝起來，然后一袋一袋的運輸和出售。

2、傳統技術中，大米在裝袋時一般是人工握緊包裝袋包覆導米管，以接收導米管輸出的大米，實現在包裝袋內裝入大米，然而，采用人工握緊包裝袋的方式，包裝袋接收大米的瞬間，人力難以承受大米的瞬時沖擊力，使得包裝袋易從與導米管分離，存在大米裝袋失敗的問題。

3、如此，中國專利cn219565677u公開了一種碾米機排米撐袋裝置，兩組限位槽板支架分別通過兩組橫置液壓桿活動橫置于兩組限位槽板支架之間，兩組限位槽板支架之間通過兩組雙向絲杠傳動架活動安裝有四組螺孔傳動撐袋掛鉤，且四組螺孔傳動撐袋掛鉤的掛鉤內側均設置有彈簧壓合防脫扣，當米袋袋口翻卷鉤掛在四組螺孔傳動撐袋掛鉤的掛鉤上時，四組彈簧壓合防脫扣分別在米袋袋口的鉤掛受力點處施加側向壓力，從而降低了米袋袋口在盛裝的大米重力作用下從四組螺孔傳動撐袋掛鉤的掛鉤滑脫的風險，提高了裝置的實用性。

4、然而，通過對比上述現有文件以及對現有技術的檢索，本發明人認為五依舊存在以下缺陷：

5、對比文件在實際使用的過程中僅僅通過四組彈簧壓合防脫扣配合掛鉤來對袋口進行限位的效果較為薄弱，同時彈簧壓合防脫口本身有并未存在限位結構，若是在大米裝袋的過程中，由于大米堆積位置傾斜導致米袋本身發生傾斜時，米袋容易脫離彈簧壓合防脫扣和掛鉤，從而導致米袋傾倒，影響裝袋效率，鑒于此，我們提出一種調節式撐袋裝置來解決以上問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種調節式撐袋裝置，解決了現有技術在實際使用的過程中僅僅通過四組彈簧壓合防脫扣配合掛鉤來對袋口進行限位的效果較為薄弱，若是在大米裝袋的過程中米袋本身發生傾斜時，米袋容易脫離彈簧壓合防脫扣和掛鉤，從而導致米袋傾倒，影響裝袋效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種調節式撐袋裝置，包括底座、固定安裝在底座頂部的兩個側板和固定安裝在兩個側板頂部的固定罩，所述固定罩的下方安裝有兩個活動桿，所述活動桿的底部固定安裝有安裝板，所述安裝板的底部固定安裝有連接板，所述連接板的一側固定安裝有定位板，所述定位板的頂部設置有用于對大米包裝袋口進行限位的限位組件，所述限位組件包括固定安裝在定位板遠離連接板一側的第一夾持板，所述連接板靠近定位板的一側插接有延伸到定位板上方的滑桿，所述滑桿位于定位板上方的一端固定安裝有第二夾持板，所述滑桿遠離第二夾持板的一端轉動安裝有轉桿，所述連接板遠離定位板的一側還固定安裝有兩個定位塊，所述定位塊靠近轉桿的一側開設有兩個卡槽，所述轉桿的表面固定安裝有兩個分別延伸到對應的卡槽內部的卡桿，其中，所述第一夾持板遠離定位板的一側還固定安裝有若干個第一彈簧，所述第一彈簧的另一端固定安裝有第三夾持板。

3、進一步，所述第一夾持板、第二夾持板和第三夾持板均為弧形設置，同側所述第一夾持板和第二夾持板相對的一側均固定安裝有防滑墊。

4、進一步，所述第一夾持板和第三夾持板的高度均大于第二夾持板的高度，所述連接板和第二夾持板之間固定安裝有若干個方便第二夾持板復位的第二彈簧。

5、進一步，所述定位板的頂部還開設有滑槽，所述第二夾持板的底部固定安裝有延伸到滑槽內部的滑塊，所述固定罩的內部還設置有用于調節限位組件間距的調節組件。

6、進一步，所述調節組件包括安裝在固定罩一側的電機，所述電機的輸出端固定安裝有與固定罩的側壁轉動連接的絲桿，兩個所述活動桿均螺紋安裝在絲桿的表面。

7、進一步，所述絲桿表面兩側的螺紋方向相反，兩個所述活動桿分別螺紋安裝在絲桿表面螺紋方向相反的一側。

8、進一步，所述固定罩的底部還開設有方便活動桿移動的開槽，兩個所述活動桿均與開槽的內壁滑動連接。

9、進一步，所述底座的頂部固定安裝有四個彈簧桿，所述彈簧桿的頂部固定安裝有用于放置大米包裝袋的調節板。

10、與現有技術相比，本實用新型提供了一種調節式撐袋裝置，具備以下有益效果：

11、1、該調節式撐袋裝置，通過設置的第一夾持板和第二夾持板可以對米袋的袋口處進行撐開固定，且第一夾持板和第二夾持板與袋口的接觸面更大，從而使得該裝置在對袋口進行固定時穩固性更好，同時通過卡桿和卡槽的設置能對滑桿進行限位，從而使得第二夾持板被定位，提高了袋口固定的穩固性，另外通過第三夾持板也能同時對袋身進行限位，使其在裝袋的過程中不易發生傾倒，并且第一彈簧的設置也使得第三夾持板能始終貼合袋身，由此大大提高了該裝置的實用性。

12、2、該調節式撐袋裝置，通過設置的調節板，可以對袋體的底部進行支撐，同時彈簧桿的設置使得調節板的位置可以跟隨袋體的重量增加而發生位移，并且通過設置的調節組件可以調節限位組件的間距，由此使得該裝置可以適用于不同尺寸的米袋，提高了該裝置的適用性。

技術特征：

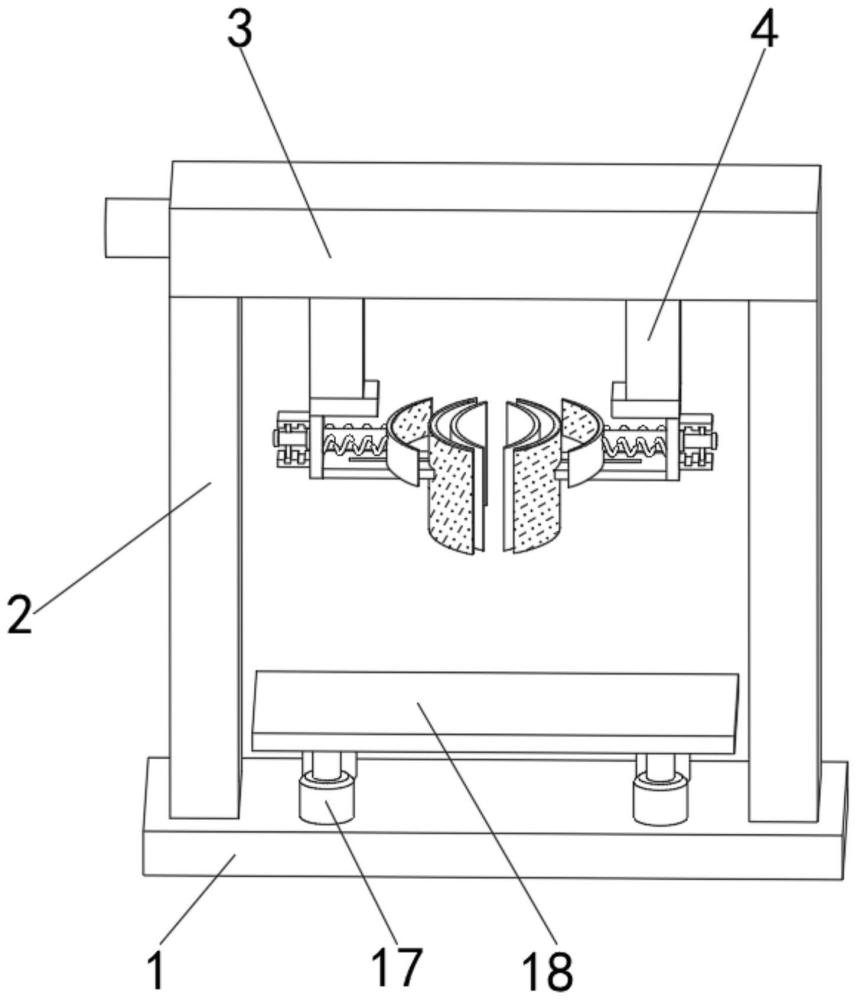

1.一種調節式撐袋裝置，包括底座（1）、固定安裝在底座（1）頂部的兩個側板（2）和固定安裝在兩個側板（2）頂部的固定罩（3），其特征在于：所述固定罩（3）的下方安裝有兩個活動桿（4），所述活動桿（4）的底部固定安裝有安裝板（5），所述安裝板（5）的底部固定安裝有連接板（6），所述連接板（6）的一側固定安裝有定位板（7），所述定位板（7）的頂部設置有用于對大米包裝袋口進行限位的限位組件；

2.根據權利要求1所述的一種調節式撐袋裝置，其特征在于：所述第一夾持板（8）、第二夾持板（10）和第三夾持板（9）均為弧形設置，同側所述第一夾持板（8）和第二夾持板（10）相對的一側均固定安裝有防滑墊。

3.根據權利要求1所述的一種調節式撐袋裝置，其特征在于：所述第一夾持板（8）和第三夾持板（9）的高度均大于第二夾持板（10）的高度，所述連接板（6）和第二夾持板（10）之間固定安裝有若干個方便第二夾持板（10）復位的第二彈簧（12）。

4.根據權利要求1所述的一種調節式撐袋裝置，其特征在于：所述定位板（7）的頂部還開設有滑槽（22），所述第二夾持板（10）的底部固定安裝有延伸到滑槽（22）內部的滑塊，所述固定罩（3）的內部還設置有用于調節限位組件間距的調節組件。

5.根據權利要求4所述的一種調節式撐袋裝置，其特征在于：所述調節組件包括安裝在固定罩（3）一側的電機（19），所述電機（19）的輸出端固定安裝有與固定罩（3）的側壁轉動連接的絲桿（20），兩個所述活動桿（4）均螺紋安裝在絲桿（20）的表面。

6.根據權利要求5所述的一種調節式撐袋裝置，其特征在于：所述絲桿（20）表面兩側的螺紋方向相反，兩個所述活動桿（4）分別螺紋安裝在絲桿（20）表面螺紋方向相反的一側。

7.根據權利要求1所述的一種調節式撐袋裝置，其特征在于：所述固定罩（3）的底部還開設有方便活動桿（4）移動的開槽，兩個所述活動桿（4）均與開槽的內壁滑動連接。

8.根據權利要求1所述的一種調節式撐袋裝置，其特征在于：所述底座（1）的頂部固定安裝有四個彈簧桿（17），所述彈簧桿（17）的頂部固定安裝有用于放置大米包裝袋的調節板（18）。

技術總結
本技術涉及一種調節式撐袋裝置，包括底座、固定安裝在底座頂部的兩個側板和固定安裝在兩個側板頂部的固定罩，所述固定罩的下方安裝有兩個活動桿，所述活動桿的底部固定安裝有安裝板，所述安裝板的底部固定安裝有連接板，所述連接板的一側固定安裝有定位板，所述定位板的頂部設置有用于對大米包裝袋口進行限位的限位組件，所述限位組件包括固定安裝在定位板遠離連接板一側的第一夾持板，所述連接板靠近定位板的一側插接有延伸到定位板上方的滑桿，所述滑桿位于定位板上方的一端固定安裝有第二夾持板。該調節式撐袋裝置，使其在裝袋的過程中不易發生傾倒，并且第一彈簧的設置也使得第三夾持板能始終貼合袋身，由此大大提高了該裝置的實用性。

技術研發人員：魏會
受保護的技術使用者：湖北信美智能設備有限公司
技術研發日：20240411
技術公布日：2025/4/28
