本技術涉及單梁起重機用安全掛鉤，具體為一種單梁起重機用安全掛鉤。

背景技術：

1、電動單梁起重機是一種起重設備，多用于倉庫、機械制造、裝配等場所。電動單梁起重機一般包括導軌，導軌上滑移連接有懸梁，懸梁下連接有提升機構。通常，將重物通過一個或多個重物掛鉤與提升機構連接后，通過提升機構提起重物，懸梁在導軌上移動，運送重物到指定位置，最后將重物掛鉤從重物上取下，完成重物運送的整個過程。

2、在中國實用新型專利申請公開說明書cn214217903u中公開的單梁起重機用安全掛鉤，雖然，解決了防止重物沖掛鉤中滑脫的問題，但是，該單梁起重機用安全掛鉤，仍存在以下缺點：一、在掛鉤進行起吊時，線纜與掛鉤會存在摩擦，因為線纜與掛鉤均為金屬物，所以在摩擦時會導致線纜或掛鉤產生磨損，不利于長期使用；二、在掛鉤起吊時，因重物在空中移動，會導致線纜在掛鉤內部產生移動，而線纜在移動時會導致重物晃動加劇，所以在進行移動時，為了避免重物晃動過大，只能持續緩慢的移動。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種單梁起重機用安全掛鉤，解決了上述背景技術中提出的問題。

3、（二）技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種單梁起重機用安全掛鉤，包括固定座，所述固定座呈方形，所述固定座的底部固定連接有掛鉤，所述掛鉤的開口在左側，所述掛鉤的底部呈半圓環狀，所述掛鉤的頂部設有防護殼，所述防護殼材質為橡膠，所述防護殼的頂部與底部均呈圓弧狀，所述防護殼的底部與掛鉤的頂部貼緊，所述防護殼的長度小于掛鉤，所述防護殼與掛鉤同一圓心，所述防護殼的頂部開設有固定孔，所述固定孔貫穿掛鉤，所述防護殼的寬度大于掛鉤，所述防護殼的正面與背面均開設有螺紋孔，所述掛鉤的底部固定連接有固定桿，所述固定桿呈圓環狀。

5、可選的，所述固定孔有兩個，所述固定孔呈方形，所述固定孔于掛鉤呈左右對稱分布，所述固定桿有兩個，所述固定桿于掛鉤呈左右對稱分布，所述固定桿位于固定孔的左右兩側。

6、可選的，所述固定桿的長度小于掛鉤的厚度，所述固定桿的內壁設有螺栓，所述螺栓與固定桿、螺紋孔均呈滑動連接，所述螺栓的外端螺紋連接有螺母，所述螺母位于掛鉤的背面，所述螺栓位于掛鉤的正面，所述防護殼的頂部設有線纜。

7、可選的，所述固定座的左側開設有第一槽，所述固定座的頂部開設有第二槽，所述第一槽與第二槽呈垂直交叉狀，所述第一槽呈方形，所述第二槽呈長方形，所述第一槽的寬度為第二槽寬度的一半，所述第一槽的內壁滑動連接有第三卡桿，所述第三卡桿的大小形狀均與第一槽一致，所述第三卡桿的外端固定連接有第二擋板，所述第二擋板的寬度大于第三卡桿，所述第三卡桿遠離第二擋板的一端呈臺狀。

8、可選的，所述第二槽的內壁滑動連接有第一卡桿，所述第一卡桿的頂部固定連接有第一擋板，所述第一擋板的寬度大于第一卡桿，所述第一卡桿的左側開設有卡槽，所述卡槽貫穿第一卡桿，所述卡槽的大小形狀均與第一槽一致，所述第一卡桿的左右兩側壁固定連接有第二卡桿，所述第二卡桿的外側壁與第二槽的左右內側壁貼緊，所述第二槽的內底壁固定連接有彈簧，所述彈簧的頂部與第二卡桿的底部呈固定連接。

9、可選的，所述第二槽與第一卡桿均位于固定座的中心，所述第一卡桿的底部固定連接有卡板，所述卡板的頂部與底部均呈圓弧狀，所述卡板位于掛鉤的正上方，所述卡板的底部固定連接有固定銷，所述固定銷位于固定孔的正上方，所述固定銷有兩個，所述固定銷與固定孔一一對應，所述固定銷的大小形狀均與固定孔一致。

10、（三）有益效果

11、本實用新型提供了一種單梁起重機用安全掛鉤，具備以下有益效果：

12、1、該單梁起重機用安全掛鉤，通過防護殼材質為橡膠的設置，使該單梁起重機用安全掛鉤具備了防止掛鉤與線纜因摩擦出現磨損的效果，通過固定桿和螺栓的配合設置，在使用的過程中可以方便防護殼拆卸與安裝，從而起到了方便防護殼的更換的作用。

13、2、該單梁起重機用安全掛鉤，通過卡板的底部固定連接有固定銷的設置，使該單梁起重機用安全掛鉤具備了可以使線纜被卡板與防護殼夾緊，從而減少線纜的晃動的效果，通過第二卡桿、第一卡桿和固定銷、固定孔的配合設置，在使用的過程中可以使向上或向下移動，從而起到了在進行起重時，卡板可以下降的作用，達到了使線纜進行固定的目的。

技術特征：

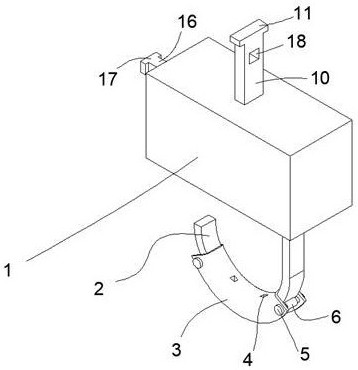

1.一種單梁起重機用安全掛鉤，包括固定座（1），其特征在于：所述固定座（1）呈方形，所述固定座（1）的底部固定連接有掛鉤（2），所述掛鉤（2）的開口在左側，所述掛鉤（2）的底部呈半圓環狀，所述掛鉤（2）的頂部設有防護殼（3），所述防護殼（3）材質為橡膠，所述防護殼（3）的頂部與底部均呈圓弧狀，所述防護殼（3）的底部與掛鉤（2）的頂部貼緊，所述防護殼（3）的長度小于掛鉤（2），所述防護殼（3）與掛鉤（2）同一圓心，所述防護殼（3）的頂部開設有固定孔（4），所述固定孔（4）貫穿掛鉤（2），所述防護殼（3）的寬度大于掛鉤（2），所述防護殼（3）的正面與背面均開設有螺紋孔，所述掛鉤（2）的底部固定連接有固定桿（6），所述固定桿（6）呈圓環狀。

2.根據權利要求1所述的一種單梁起重機用安全掛鉤，其特征在于：所述固定孔（4）有兩個，所述固定孔（4）呈方形，所述固定孔（4）于掛鉤（2）呈左右對稱分布，所述固定桿（6）有兩個，所述固定桿（6）于掛鉤（2）呈左右對稱分布，所述固定桿（6）位于固定孔（4）的左右兩側。

3.根據權利要求1或2所述的一種單梁起重機用安全掛鉤，其特征在于：所述固定桿（6）的長度小于掛鉤（2）的厚度，所述固定桿（6）的內壁設有螺栓（5），所述螺栓（5）與固定桿（6）、螺紋孔均呈滑動連接，所述螺栓（5）的外端螺紋連接有螺母（7），所述螺母（7）位于掛鉤（2）的背面，所述螺栓（5）位于掛鉤（2）的正面，所述防護殼（3）的頂部設有線纜（19）。

4.根據權利要求1所述的一種單梁起重機用安全掛鉤，其特征在于：所述固定座（1）的左側開設有第一槽（8），所述固定座（1）的頂部開設有第二槽（9），所述第一槽（8）與第二槽（9）呈垂直交叉狀，所述第一槽（8）呈方形，所述第二槽（9）呈長方形，所述第一槽（8）的寬度為第二槽（9）寬度的一半，所述第一槽（8）的內壁滑動連接有第三卡桿（16），所述第三卡桿（16）的大小形狀均與第一槽（8）一致，所述第三卡桿（16）的外端固定連接有第二擋板（17），所述第二擋板（17）的寬度大于第三卡桿（16），所述第三卡桿（16）遠離第二擋板（17）的一端呈臺狀。

5.根據權利要求4所述的一種單梁起重機用安全掛鉤，其特征在于：所述第二槽（9）的內壁滑動連接有第一卡桿（10），所述第一卡桿（10）的頂部固定連接有第一擋板（11），所述第一擋板（11）的寬度大于第一卡桿（10），所述第一卡桿（10）的左側開設有卡槽（18），所述卡槽（18）貫穿第一卡桿（10），所述卡槽（18）的大小形狀均與第一槽（8）一致，所述第一卡桿（10）的左右兩側壁固定連接有第二卡桿（12），所述第二卡桿（12）的外側壁與第二槽（9）的左右內側壁貼緊，所述第二槽（9）的內底壁固定連接有彈簧（13），所述彈簧（13）的頂部與第二卡桿（12）的底部呈固定連接。

6.根據權利要求5所述的一種單梁起重機用安全掛鉤，其特征在于：所述第二槽（9）與第一卡桿（10）均位于固定座（1）的中心，所述第一卡桿（10）的底部固定連接有卡板（14），所述卡板（14）的頂部與底部均呈圓弧狀，所述卡板（14）位于掛鉤（2）的正上方，所述卡板（14）的底部固定連接有固定銷（15），所述固定銷（15）位于固定孔（4）的正上方，所述固定銷（15）有兩個，所述固定銷（15）與固定孔（4）一一對應，所述固定銷（15）的大小形狀均與固定孔（4）一致。

技術總結
本技術公開了一種單梁起重機用安全掛鉤，涉及單梁起重機用安全掛鉤技術領域，包括固定座，具體為固定座呈方形，固定座的底部固定連接有掛鉤，掛鉤的開口在左側，掛鉤的底部呈半圓環狀，掛鉤的頂部設有防護殼，防護殼材質為橡膠，防護殼的頂部與底部均呈圓弧狀，防護殼的底部與掛鉤的頂部貼緊，防護殼的長度小于掛鉤，防護殼與掛鉤同一圓心，防護殼的頂部開設有固定孔，固定孔貫穿掛鉤，防護殼的寬度大于掛鉤，防護殼的正面與背面均開設有螺紋孔，掛鉤的底部固定連接有固定桿，固定桿呈圓環狀，本技術使用簡單，操作方便，可以有效的防止掛鉤與線纜因摩擦產生磨損，同時可以避免線纜在掛鉤上晃動。

技術研發人員：侯龍龍,劉秋迪
受保護的技術使用者：河南豫中起重集團有限公司
技術研發日：20240424
技術公布日：2025/4/28
