本發明涉及將卷材包裝材料（例如基于紙的卷材）和其它材料轉換成保護性包裝的系統，更特別是涉及一種用于支承包裝材料卷的卷分配器。

背景技術：

1、保護性包裝或墊料通過使原材料起皺或以其它方式變形而生產。例如，墊料能夠通過使大致連續的原材料條帶運動穿過墊料轉換機來生產。墊料轉換機將原材料轉換成較低密度的墊料材料。得到的墊料能夠被切割成所希望的長度，以便有效地填充在保持產品的容器內的空隙空間。墊料材料可以根據需要來生產，用于執行包裝操作的個人或機器。

技術實現思路

1、用于生產保護性包裝材料的卷材包括基于塑料和紙的卷材，包括重型、商業和工業的氣泡卷、空隙填充紙包裝、表面保護紙、雜貨和食品服務用紙以及印刷/層壓膜。

2、當用作墊料材料時，基于紙的墊料材料具有各種優點。在一個方面，基于紙的墊料材料能夠提供保護，以便防止來自沖擊和振動的損壞。在另一方面，與其他類型的包裝材料（例如塑料）相比，紙具有更高的生物降解速率。在還一方面，紙非常容易再循環。在附加方面，紙是可持續材料，因為它主要由自然界中的林業產品來構成。

3、可膨脹紙（或“可擴展紙”）是基于紙的墊料材料的一個示例。原材料紙材料包括形成于其中的狹縫。當原材料紙從分配器中拉出時，張力施加到分配的紙上，從而導致狹縫打開，形成網格結構。這種網格結構能夠提供用于易碎產品的保護性緩沖或間隔。另外，可膨脹紙的網格結構可以與它自身嵌套，從而減少或消除了對用于將可膨脹紙保持就位的膠帶或其他粘接劑的需要。

4、不過，能夠理解，可膨脹紙的這些優點的實現至少部分地取決于分配器將張力近似均勻和以合適目標水平施加到分配紙上的能力。在一個方面，當張力并不近似均勻地施加時，在某些區域中的張力與其他區域相比顯著更高或更低，所得到的網格結構可能不均勻。在一個方面，施加顯著低于目標水平的張力能夠導致局部形成或并不形成網格結構。在另一方面，施加顯著高于目標的張力能夠導致分配紙的損壞（例如撕裂）。在任一情況下，分配紙的網格可能不完整和/或損壞，從而損害它的保護性緩沖或間隔能力。

5、因此，需要一種分配器，該分配器能夠分配連續的、可膨脹/可擴展的原材料，例如紙，同時向它施加基本均勻的張力。

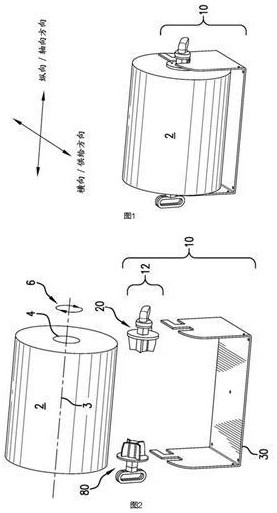

6、卷分配器可以包括卡盤組件和基座?？ūP組件優選是包括第一卡盤單元和用于接收第一卡盤單元的基座。第一卡盤單元包括壓縮系，該壓縮系包括第一側和第二側。壓縮系的第一側可以包括至少一個防旋轉元件。壓縮系的第二側可以包括至少第一插頭，該第一插頭設置成接合原材料卷的芯。第一制動器與第一插頭和防旋轉元件操作相連，以便在第一插頭和防旋轉元件之間建立摩擦，當包裝材料從卷中拉出時，該摩擦抵抗第一插頭相對于防旋轉元件的旋轉。第一手柄組件可以設置成調節在壓縮系的第一側和第二側之間施加的壓縮力?；O置成在防旋轉元件處支承卡盤組件。當卡盤組件由基座支承時，壓縮系的第二側設置成繞旋轉軸線旋轉，壓縮系的第一側通過防旋轉元件和基座而阻止繞旋轉軸線旋轉。通過提供卡盤組件和基座的上述布置，能夠施加基本均勻的張力，以便打開優選是提供成原材料卷的可膨脹紙。特別是，可膨脹紙（也稱為可擴展紙）通常形成有多個狹縫，這些狹縫可以在張力下打開，其中，壓縮力可以通過第一手柄組件來調節。

7、根據本發明，一種用于支承包裝材料卷的卷分配器包括：基座；以及卡盤組件，該卡盤組件包括第一卡盤單元，其中，第一卡盤單元包括：第一安裝件，該第一安裝件安裝在基座上，以使得基座限制安裝于其上的第一安裝件的旋轉；第一插頭，該第一插頭設置成插入包裝材料卷的芯的第一軸向端部中，并鎖定成與芯一起旋轉；以及第一制動器，該第一制動器與第一插頭和第一安裝件操作相連，以便在第一插頭和第一安裝件之間建立摩擦，該摩擦在包裝材料從卷中拉出時抵抗第一插頭相對于第一安裝件的旋轉。

8、卷分配器還可以包括第一手柄組件，該第一手柄組件與第一插頭連接，并設置成調節沿軸向方向施加的第一壓縮力，以便調節在第一安裝件和第一插頭之間的摩擦。

9、第一插頭可以包括：遠側部分，用于插入包裝材料卷的芯的第一軸向端部中；以及近側部分，該近側部分確定第一軸。

10、卷分配器還可以包括壓力蓋，該壓力蓋布置在第一安裝件和第一手柄組件之間，其中，壓力蓋確定了空腔，該空腔的尺寸設置成用于接收第一軸的至少一部分。彈簧可以繞第一軸的外周定位在第一安裝件的端部和壓力蓋的、與第一手柄組件相對的端部之間。

11、第一插頭和第一軸可以設置成繞旋轉軸線一起旋轉。第一手柄組件可以與第一軸操作連接。第一手柄組件可以設置成由操作者手動旋轉或由機器自動旋轉。

12、第一插頭可設置成沿軸向方向繞旋轉軸線旋轉，而第一安裝件阻止繞旋轉軸線旋轉。

13、包裝材料卷可以包括具有多個狹縫的可膨脹紙卷。第一制動器可以設置成調節在第一安裝件和第一插頭之間的摩擦，以便足以打開可膨脹紙的一個或多個狹縫，而并不撕裂可膨脹紙。

14、第一安裝件可以包括非圓形外表面，該非圓形外表面設置成接觸基座，以便防止沿軸向方向的旋轉。

15、卡盤組件還可包括第二卡盤單元，該第二卡盤單元包括：第二插頭，該第二插頭設置成接收在包裝材料卷的芯的第二軸向端部中；第二軸，該第二軸與第二插頭操作連接；以及第二安裝件，該第二安裝件設置成與第二軸連接。第二卡盤單元還可包括第二手柄組件，該第二手柄組件設置成調節沿軸向方向在第二安裝件和第二軸之間施加的第二壓縮力。

16、根據本發明，一種用于卷分配器的基座設置成支承包裝材料卷，該基座包括：基座支承件，該基座支承件沿縱向方向延伸；以及一對支承件，該一對支承件從基座支承件橫向延伸，該一對支承件各自確定第一端和第二端，其中，該一對支承件中各支承件的第一端安裝在基座支承件的第一表面上，其中，至少一個狹槽形成為鄰近該一對支承件中的各支承件的第二端，且該一對支承件中的第一支承件的至少一個狹槽設置成接收第一卡盤單元的第一安裝件，該一對支承件中的第二支承件的至少一個狹槽設置成接收第二卡盤單元的第二安裝件，從而支承卡盤組件。

17、基座支承件可以設置成安裝在豎直壁上，以使得基座支承件與豎直壁基本平齊，或者設置成安裝在水平表面上。該至少一個狹槽可以包括：臺階形進口區域，用于接收第一安裝件或第二安裝件；以及凹入區域，用于通過重力來保持第一安裝件或第二安裝件。該至少一個狹槽可以包括第一狹槽和第二狹槽，其中，第一狹槽從一對第二支承件中的各第二支承件的第二端延伸，第二狹槽從一對支承件中的各支承件的側面延伸，該側面定位在一對支承件的第一端和第二端之間。

18、根據本發明，一種用于從布置在卷分配器上的卷中分配包裝材料的系統包括：基座；卡盤組件，該卡盤組件包括第一卡盤單元，其中，第一卡盤單元包括：第一插頭，該第一插頭設置成插入包裝材料卷的芯的第一軸向端部中，并鎖定成與芯一起旋轉；以及第一制動器，該第一制動器設置成在從卷中拉出包裝材料時制動第一插頭和芯的旋轉；以及包裝材料卷，該包裝材料卷由基座支承，且第一插頭插入芯中。

19、系統還可以包括第一安裝件，該第一安裝件安裝在基座上，以使得基座限制安裝于其上的第一安裝件的旋轉。

20、包裝材料卷可以包括具有多個狹縫的可膨脹紙卷，且第一制動器設置成調節在第一安裝件和第一插頭之間的摩擦，以便足以打開可膨脹紙的一個或多個狹縫，而并不撕裂可膨脹紙。

21、卡盤組件還可包括第二卡盤單元，該第二卡盤單元包括：第二插頭，該第二插頭設置成接收在包裝材料卷的芯的第二軸向端部中；第二軸，該第二軸與第二插頭操作連接；以及第二安裝件，該第二安裝件設置成與第二軸連接。
