本技術涉及鏡面鋁箔加工，尤其涉及一種鏡面鋁箔加工高效收卷裝置。

背景技術：

1、鏡面鋁箔由于其優異的特性。廣泛應用于食品、飲料、煙草、藥品和日用品等領域。相比于其他的復合紙，鋁箔復合紙具有良好的阻隔、防水和保溫性能。

2、目前，現有技術中，鏡面鋁箔在加工過后需要進行收卷，以便后續的使用。例如中國專利公開號為cn220617743u公開了一種高效收卷裝置，包括支撐底板，所述支撐底板的頂部兩側對稱設置有支撐架。上述公開文件中通過驅動電機帶動收卷輥運轉實現對鋁箔復合紙的收卷，通過設置的傳輸輥與穩定傳輸輥實現對鋁箔復合紙的傳輸，同時增加鋁箔復合紙的在傳輸過程中的穩定性，方便除塵工作，通過設置的吸塵器帶動橫向吸塵板實現對鋁箔復合紙的除塵小姑，且每組橫向吸塵板相連，提高除塵效率。但該專利在使用時，當收卷完畢之后不利于對收卷輥進行快速更換拆裝，使得更換停機時間過長，進而導致收卷加工的效率較低，裝置實用性較差。為此，本領域技術人員提供了一種鏡面鋁箔加工高效收卷裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種鏡面鋁箔加工高效收卷裝置，可以有效解決背景技術中當收卷完畢之后不利于對收卷輥進行快速更換拆裝，使得更換停機時間過長，進而導致收卷加工的效率較低，裝置實用性較差的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種鏡面鋁箔加工高效收卷裝置，包括底板，所述底板的頂部一端對稱安裝有第一支撐板，所述兩個第一支撐板內部相對應的側壁上共同連接有兩組傳輸輥，所述兩組傳輸輥之間且位于底板的頂部設置有對鏡面鋁箔表面進行除塵的清潔機構；

3、所述底板的頂部中端且且緊鄰第一支撐板的外側對稱安裝有第二支撐板，所述兩個第二支撐板的內部相對應的一邊側壁上共同對稱連接有清潔海綿板，其所述第二支撐板另一邊側壁上對稱安裝有穩定傳送輥；

4、所述底板的頂部另一端且緊鄰第二支撐板的外側安裝有第三支撐板，所述第三支撐板的外部一側設置有用于對鏡面鋁箔進行收卷并快速更換的轉換機構；

5、所述第三支撐板頂部安裝有用于在收卷時進行壓料的壓制機構。

6、作為本實用新型進一步的技術方案，所述轉換機構包括安裝在底板頂部且位于第三支撐板外部一側的滑軌，所述滑軌的頂部通過滑塊分別連接有推送板和固定板，所述固定板的外側頂端安裝有固定桿，所述固定桿的外表面上轉動連接有十字轉板，所述十字轉板的外側四端均轉動連接有旋轉桿，所述旋轉桿的外表面上套接有收卷輥，所述推送板位于十字轉板上旋轉桿的下方。

7、作為本實用新型進一步的技術方案，所述第三支撐板的外部且遠離固定板的一面側壁上固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有環形固定套，所述環形固定套的一端穿過第三支撐板與旋轉桿相互套接。

8、作為本實用新型進一步的技術方案，所述穩定傳送輥和兩組傳輸輥的一端分別延伸至第二支撐板和第一支撐板的外側并固定連接有同步電機。

9、作為本實用新型進一步的技術方案，所述清潔機構包括安裝在底板頂部且位于第一支撐板內部的u形框，所述u形框的外部兩側位于兩組傳輸輥之間，所述u形框的內底面上安裝有吸塵器，所述u形框的兩邊內側壁上通過移動基座相互對稱連接有中空吸板，所述兩個中空吸板相對應一面開設有吸塵槽，所述吸塵器的吸塵端通過輸氣管與兩個中空吸板貫通相連，所述兩個中空吸板與兩組傳輸輥相互對應平行。

10、作為本實用新型進一步的技術方案,所述壓制機構包括固定安裝在第三支撐板頂部上的安裝塊，所述安裝塊的外側壁上開設有凹槽，所述凹槽的內側頂部安裝有復位彈簧，所述復位彈簧底端固定連接有在凹槽內部滑動的倒l形滑座，所述滑座的外側壁上安裝有與收卷輥相互平行的壓料輥。

11、本實用新型提供了一種鏡面鋁箔加工高效收卷裝置，與現有技術相比具備以下有益效果：

12、1、一種鏡面鋁箔加工高效收卷裝置，當收卷完畢之后，通過滑軌帶動滑塊將固定板向前移動，使得旋轉桿與環形固定套相互脫離，之后轉動十字轉板，使得未進行收卷的旋轉桿移位至環形固定套對應處，并進行套接，之后利用驅動電機作為動力源，帶動旋轉桿進行轉動，進而進行收卷，避免了因不利于對收卷輥進行快速更換，使得停機時間過長，進而導致收卷加工的效率較低的問題，同時通過另一滑塊帶動推送板進行移動，使得推送板推動收卷完畢的收卷輥脫落旋轉桿，進而便于后期進行收集。

13、2、一種鏡面鋁箔加工高效收卷裝置，在對鏡面鋁箔進行傳輸的過程中，可啟動吸塵器，產生吸附力，通過輸氣管輸送至中空吸板，并通過吸塵槽將鏡面鋁箔外表面上的粉塵進行吸附清除，同時在移動基座的配合下可以調節中空吸板的距離使得始終與傳輸輥保持平行，方便除塵，提高除塵效率，其次在清潔海綿板是配合下進一步提高除塵效果。

14、3、一種鏡面鋁箔加工高效收卷裝置，在收卷時，通過壓料輥的壓制作用下，使得收卷的鏡面鋁箔內部不會出現氣泡，避免收卷的鏡面鋁箔出現松散的情況，有利于提高該裝置的適用性。

技術特征：

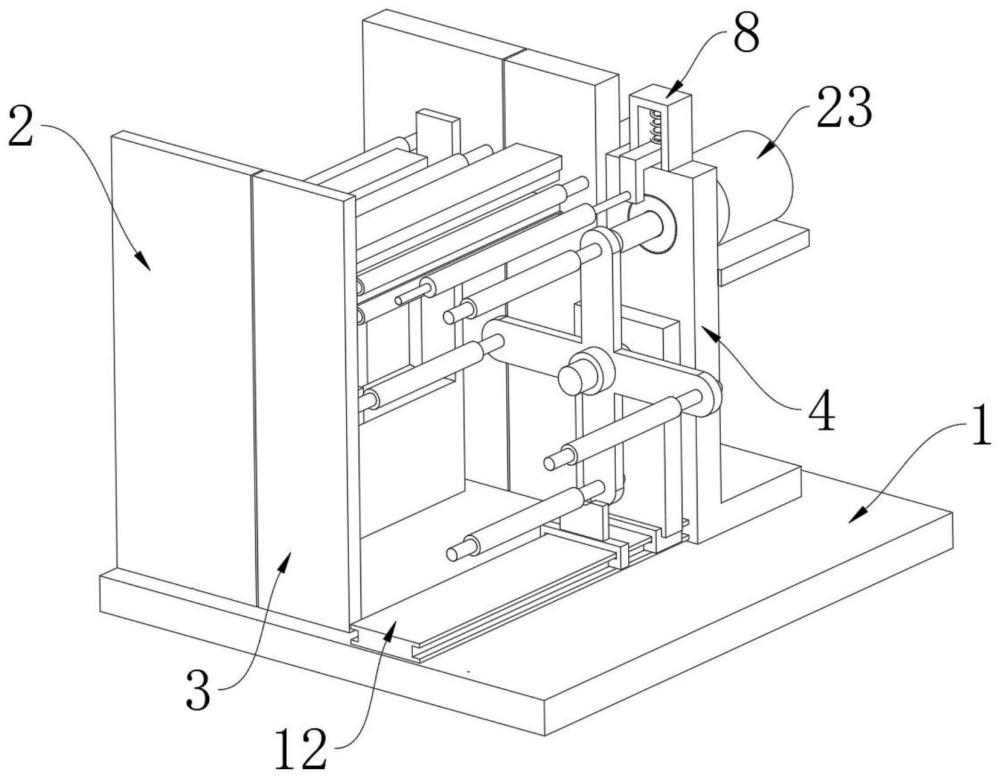

1.一種鏡面鋁箔加工高效收卷裝置，其特征在于，包括底板(1)，所述底板(1)的頂部一端對稱安裝有第一支撐板(2)，所述兩個第一支撐板(2)內部相對應的側壁上共同連接有兩組傳輸輥(5)，所述兩組傳輸輥(5)之間且位于底板(1)的頂部設置有對鏡面鋁箔表面進行除塵的清潔機構；

2.根據權利要求1所述的一種鏡面鋁箔加工高效收卷裝置，其特征在于，所述轉換機構包括安裝在底板(1)頂部且位于第三支撐板(4)外部一側的滑軌(12)，所述滑軌(12)的頂部通過滑塊分別連接有推送板(13)和固定板(14)，所述固定板(14)的外側頂端安裝有固定桿(15)，所述固定桿(15)的外表面上轉動連接有十字轉板(16)，所述十字轉板(16)的外側四端均轉動連接有旋轉桿(17)，所述旋轉桿(17)的外表面上套接有收卷輥(18)，所述推送板(13)位于十字轉板(16)上旋轉桿(17)的下方。

3.根據權利要求2所述的一種鏡面鋁箔加工高效收卷裝置，其特征在于，所述第三支撐板(4)的外部且遠離固定板(14)的一面側壁上固定安裝有驅動電機(23)，所述驅動電機(23)的輸出端固定安裝有環形固定套(24)，所述環形固定套(24)的一端穿過第三支撐板(4)與旋轉桿(17)相互套接。

4.根據權利要求1所述的一種鏡面鋁箔加工高效收卷裝置，其特征在于，所述穩定傳送輥(7)和兩組傳輸輥(5)的一端分別延伸至第二支撐板(3)和第一支撐板(2)的外側并固定連接有同步電機(25)。

5.根據權利要求1所述的一種鏡面鋁箔加工高效收卷裝置，其特征在于，所述清潔機構包括安裝在底板(1)頂部且位于第一支撐板(2)內部的u形框(19)，所述u形框(19)的外部兩側位于兩組傳輸輥(5)之間，所述u形框(19)的內底面上安裝有吸塵器，所述u形框(19)的兩邊內側壁上通過移動基座相互對稱連接有中空吸板(20)，所述兩個中空吸板(20)相對應一面開設有吸塵槽(21)，所述吸塵器的吸塵端通過輸氣管(22)與兩個中空吸板(20)貫通相連，所述兩個中空吸板(20)與兩組傳輸輥(5)相互對應平行。

6.根據權利要求2所述的一種鏡面鋁箔加工高效收卷裝置，其特征在于，所述壓制機構包括固定安裝在第三支撐板(4)頂部上的安裝塊(8)，所述安裝塊(8)的外側壁上開設有凹槽(9)，所述凹槽(9)的內側頂部安裝有復位彈簧(10)，所述復位彈簧(10)底端固定連接有在凹槽(9)內部滑動的倒l形滑座，所述滑座的外側壁上安裝有與收卷輥(18)相互平行的壓料輥(11)。

技術總結
本技術提出了一種鏡面鋁箔加工高效收卷裝置，涉及鏡面鋁箔加工技術領域，包括底板，底板的頂部一端對稱安裝有第一支撐板，兩個第一支撐板內部相對應的側壁上共同連接有兩組傳輸輥，底板的頂部中端且且緊鄰第一支撐板的外側對稱安裝有第二支撐板，底板的頂部另一端且緊鄰第二支撐板的外側安裝有第三支撐板，第三支撐板的外部一側設置有用于對鏡面鋁箔進行收卷并快速更換的轉換機構。本技術通過滑軌帶動滑塊將固定板向前移動，使得旋轉桿與環形固定套相互脫離，之后轉動十字轉板，使得未進行收卷的旋轉桿移位至環形固定套對應處，并進行套接，避免了因不利于對收卷輥進行快速更換，使得停機時間過長，進而導致收卷加工的效率較低的問題。

技術研發人員：劉繼剛,方治峰,劉奔
受保護的技術使用者：河南潤鑫新材料股份有限公司
技術研發日：20240507
技術公布日：2025/4/28
