本技術涉及尿素桶裝，具體涉及一種車用尿素多層扁壺桶。

背景技術：

1、現有的的車用尿素桶均為塑料吹拉而成，為了節約，普遍存在穩定性較差問題，在不改變尺寸情況下，有的的企業采用增加瓶身整體的厚度，然后這種方式增加了塑料成本，本公司在去年設計了《一種車用尿素扁壺桶》，公告號：cn214986686u，其設計的思路是在桶底增加金屬塊，起到穩重的作用，為此，作為一種局部優化，同時也不采用整體增厚的結構，為此，特設計此發明創造。

技術實現思路

1、為了解決上述現有技術問題，本實用新型提供了一種車用尿素多層扁壺桶，可以改善以上的不足。

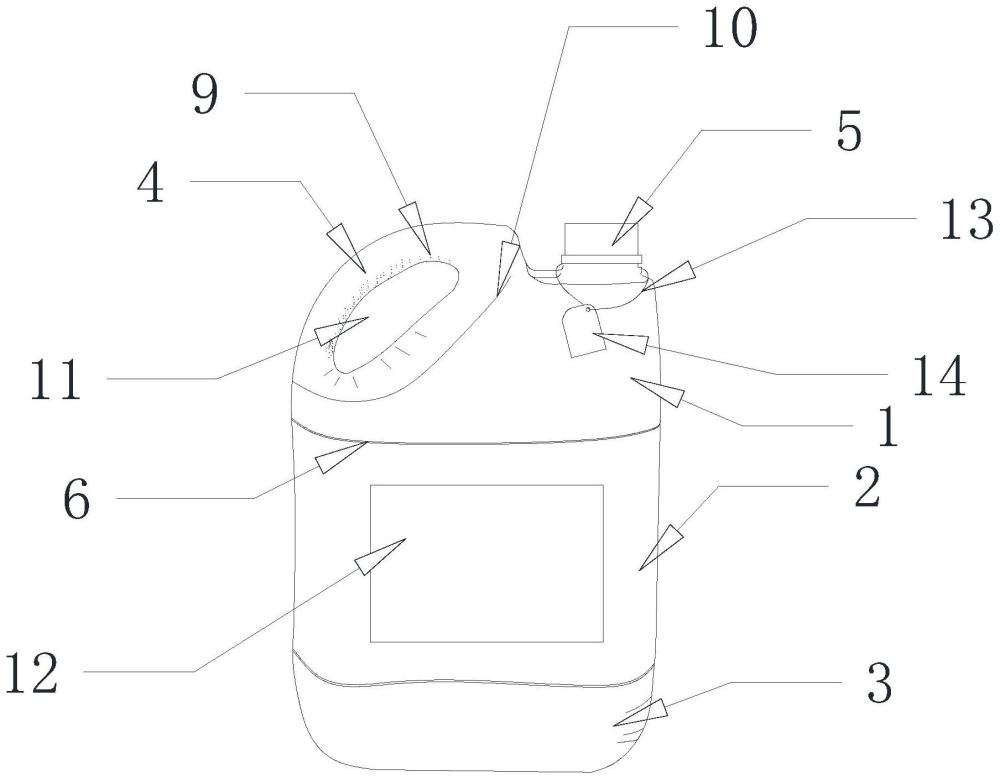

2、本實用新型涉及一種車用尿素多層扁壺桶，包括桶體，它由耐磨塑制造而成，所述桶體包括上半部、中間部和下半部；所述下半部具有多層結構，所述多層結構含有一層塑料層和至少一層彈性保護層，所述彈性保護層內設置空腔區域，所述上半部一側設置具有鏤空區形成的把手，所述把手傾斜設置。

3、進一步的，所述上半部另一側設置瓶口，瓶口上設置蓋帽，蓋帽內設置密封內墊，可以增加密封性；所述瓶口上設置標牌，所述標牌通過彈性繩掛在瓶口上；所述塑料層內設置金屬交織而成的網狀結構，所述塑料層為橡膠層，其內部設置扁狀空腔區域,所述把手與桶體為一體結構；所述把手與上半部接觸的位置設置斜向的分界線；所述把手中間段的垂直截面包括第一曲面和第二曲面；所述第一曲面與第二曲面封閉連接；它們分別向相反向外凸；所述第二曲面的曲率小于第一曲面的曲率，所述把手內側靠近鏤空區一側設置若干點紋；點紋呈不規則分布；所述上半部與中間部以及中間部與下半部接觸位置外凸設置加強棱；所述加強棱的厚度大于桶體正面和背面的其它區域；所述加強棱寬度2～2.5mm；所述加強棱表面設置防滑紋理；所述桶體側面位于瓶口下方設置條形紋理；所述條形紋理位于下半部上；所述條形紋理寬度.5～1.5cm，高度2～2.5mm；所述桶體底面設置間隔的凸棱，所述凸棱延伸到桶體的正面和背面；相鄰所述凸棱之間設置緩沖墊板，緩沖墊板的厚度一般在6mm，寬度約2cm。

4、進一步的，所述緩沖墊板為鋁皮或者銅皮。

5、進一步的，所述緩沖墊板鑲嵌設置。

6、進一步的，所述緩沖墊板位置設置卡槽，緩沖墊板鑲嵌在卡槽內。

7、進一步的，所述凸棱的與緩沖墊板齊平或者不齊平。

8、進一步的，所述中間部的正面設置標簽區，標簽區用于標簽的粘貼，標簽區表面具有細密整齊的點紋，可有利于粘貼。

9、進一步的，所述彈性繩包括塑料復合線和金屬絲線，金屬絲線纏繞在塑料復合線上。

10、進一步的，所述塑料復合線由芳綸或滌綸和彈性乳膠絲編織而成。

11、為了限制容積，降低桶的重量，所述桶體的尺寸為長20cm、寬度15cm、高37cm，這里的容積為10升。

12、為了增加穩定性，所述上半部側面的寬度從下往上逐漸變窄。

13、本實用新型結構獨特，采用在桶體底面增加緩沖墊板，其中在下半部采用下半部具有多層結構，至使扁壺桶下重上輕，增加穩定性，其設計合理，本方案不是整體增加桶體的厚度，采用的設置加強棱和凸棱可以對桶體起到保護作用，可以節約塑料的成本。

技術特征：

1.一種車用尿素多層扁壺桶，包括桶體，其特征在于：所述桶體包括上半部、中間部和下半部；所述下半部具有多層結構，所述多層結構含有一層塑料層和至少一層彈性保護層，所述彈性保護層內設置空腔區域，所述上半部一側設置具有鏤空區形成的把手，所述把手傾斜設置，所述上半部另一側設置瓶口，所述瓶口上設置標牌，所述標牌通過彈性繩掛在瓶口上。

2.根據權利要求1所述的一種車用尿素多層扁壺桶，其特征在于：所述上半部另一側設置瓶口，瓶口上設置蓋帽；所述塑料層內設置金屬交織而成的網狀結構，所述塑料層為橡膠層，其內部設置扁狀空腔區域,所述把手與桶體為一體結構；所述把手與上半部接觸的位置設置斜向的分界線；所述把手中間段的垂直截面包括第一曲面和第二曲面；所述第一曲面與第二曲面封閉連接；它們分別向相反向外凸；所述第二曲面的曲率小于第一曲面的曲率，所述把手內側靠近鏤空區一側設置若干點紋，所述點紋呈不規則分布；所述上半部與中間部以及中間部與下半部接觸位置外凸設置加強棱，所述加強棱表面設置防滑紋理；所述桶體側面位于瓶口下方設置條形紋理；所述條形紋理位于下半部上；所述桶體底面設置間隔的凸棱，所述凸棱延伸到桶體的正面和背面；相鄰所述凸棱之間設置緩沖墊板。

3.根據權利要求2所述的一種車用尿素多層扁壺桶，其特征在于：所述緩沖墊板鑲嵌設置。

4.根據權利要求3所述的一種車用尿素多層扁壺桶，其特征在于：所述緩沖墊板位置設置卡槽，緩沖墊板鑲嵌在卡槽內。

5.根據權利要求2所述的一種車用尿素多層扁壺桶，其特征在于：所述凸棱的與緩沖墊板齊平或者不齊平。

6.根據權利要求2所述的一種車用尿素多層扁壺桶，其特征在于：所述中間部的正面設置標簽區。

7.根據權利要求1所述的一種車用尿素多層扁壺桶，其特征在于：所述彈性繩包括塑料復合線和金屬絲線，金屬絲線纏繞在塑料復合線上。

8.根據權利要求7所述的一種車用尿素多層扁壺桶，其特征在于：所述塑料復合線由芳綸或滌綸和彈性乳膠絲編織而成。

技術總結
本技術屬于尿素桶裝技術領域，涉及一種車用尿素多層扁壺桶，包括桶體，所述桶體包括上半部、中間部和下半部；所述下半部具有多層結構，所述多層結構含有一層塑料層和至少一層彈性保護層，所述彈性保護層內設置空腔區域，所述上半部一側設置具有鏤空區形成的把手，所述把手傾斜設置。本技術結構獨特，采用在桶體底面增加緩沖墊板，其中在下半部采用下半部具有多層結構，至使扁壺桶下重上輕，增加穩定性，其設計合理，本方案不是整體增加桶體的厚度，采用的設置加強棱和凸棱可以對桶體起到保護作用，可以節約塑料的成本。

技術研發人員：衡菊芳,代姍姍,陳旭東,楊光勤
受保護的技術使用者：重慶斯托賽克藍峰化工有限公司
技術研發日：20240522
技術公布日：2025/4/28
