本技術屬于冶金行業煉鋼輔助，具體涉及一種透氣磚安裝用移動升降裝置。

背景技術：

1、近年來，鋼鐵行業競爭越來越激烈，低成本制造方有可盈利空間，目前鋼鐵行業只有通過優化工藝、提高鋼包的冶金功能來降低成本，這已經成為企業實現盈利的一種手段。酒鋼碳鋼薄板廠原來使用的是單透氣磚，單透氣磚一次性使用壽命平均17.5爐，每個鋼包從上線使用到下線大修一般要更換8-9次透氣磚，整個更換透氣磚過程需要花費兩天時間，每次下線鋼包內襯侵蝕粉化嚴重，鋼包的使用壽命較低。通過采用雙透氣磚的技術延長透氣磚在線使用壽命，可提高鋼包熱周轉效率，減少鋼水溫降，減少鋼包下線修補次數，降低修補用料量，減少烤包煤氣消耗，減少鋼包內襯侵蝕粉化，提高鋼包包齡。因此單透氣磚模式已不能適應高質量、高效率潔凈鋼的安全生產需要，故對現有120噸鋼包進行雙透氣磚改造勢在必行，它將有效解決精煉鋼包的瓶頸問題，為高質量發展提供有力的技術支撐。

2、原來單透氣磚時更換透氣磚的方式是，鋼包橫放在地面上，將透氣磚孔側靠近地面，原透氣磚孔距離地面835mm,整個更換透氣磚過程均靠人工站在地面進行，因透氣磚芯的重量每只達60kg，安裝比較困難且需要多人配合，由于沒有固定裝置，透氣磚芯很難達到與透氣座磚之間緊密結合，并且整個操作時間長費時費力，安裝質量不穩定又不安全。鋼包雙透氣磚改造后，在據原透氣磚1800mm高的位置又新增一透氣磚，由于新增透氣轉距離地面太高，安裝透氣磚的難度更大了，沒有輔助裝置，無法完成透氣磚更換安裝，如搭建平臺梯子，占地又大，移動不方便，工人在平臺上作業不安全。

技術實現思路

1、本實用新型的目的是提供一種透氣磚安裝用移動升降裝置，以解決上述問題。

2、為了達到上述目的，本實用新型采用的技術方案為：

3、一種透氣磚安裝用移動升降裝置，包括走行框架和設置于走行框架內的升降平臺，所述升降平臺上設置水平推桿機構和透氣磚運送機構，水平推桿機構包括底座和設置于底座上的液壓推桿，透氣磚運送機構包括滑動機構、透氣磚支座和透氣磚固定塊，底座和滑動機構分別設置于升降平臺上，滑動機構上設置透氣磚支座，透氣磚支座上設置推板和透氣磚固定塊，透氣磚固定塊的頂面為與透氣磚配合的弧形，推板靠近液壓推桿的一側設置掛板，液壓推桿的端部平行設置卡板，卡板夾設于掛板兩側，卡板與掛板之間穿設銷軸連接，液壓推桿、滑動機構、透氣磚支座、推板和透氣磚固定塊的軸線在同一平面上，走行框架和升降平臺分別與電氣控制機構連通。

4、為了進一步實現本實用新型，所述底座上設置半圓弧形的支撐塊用于架設液壓推桿，液壓推桿的兩側對稱設置支座與底座固定連接，底座和支座上對稱設置相互配合的長孔，長孔內設置調整螺栓。支座與底座之間用調整螺栓固定，底座焊接在升降平臺上，其上的把合孔采用長孔，便于液壓推桿位置的調整。

5、為了進一步實現本實用新型，所述透氣磚支座包括上座和下座，上座的側壁上設置若干長圓孔，長圓孔的外端與上座的側壁貫通，長圓孔的內端朝向上座的中軸線方向延伸，下座上設置若干與長圓孔對應的螺孔，螺孔與長圓孔之間設置螺栓連接。上座上的螺栓孔設計成與透氣磚垂直的長圓孔，以便在安裝透氣磚的過程中透氣磚左右位置不正時，通過螺栓進行左右位置調整。

6、為了進一步實現本實用新型，所述走行框架為矩形結構，包括4根立柱和設置于立柱之間的若干橫梁，立柱采用h型鋼，橫梁采用槽鋼或工字鋼，頂部的橫梁上對稱設置連接板，連接板上設置環鏈電動葫蘆，環鏈電動葫蘆的鏈條底端與升降平臺固定連接。環鏈電動葫蘆一端通過連接板掛于走行框架的橫梁上，一端與升降平臺連接，實現平臺升降功能，環鏈電動葫蘆結構簡單、外形尺寸小、運行平穩，便于安裝、拆卸、檢修，有很好的可維護性，為了保證平臺升降平穩，選用兩個1t的環鏈電動葫蘆來同步提升升降平臺，由于環鏈電動葫蘆綜合性能良好，使用安全性和可靠性更有保障。

7、為了進一步實現本實用新型，所述升降平臺的外壁上設置若干滾輪組件，滾輪組件中的滾輪與立柱配合，滾輪卡設于立柱的槽體內。滾輪安裝在升降平臺的前后左右兩側，對稱設置，滾輪的一側用螺栓與升降平臺連接，另一側通過其上的滾輪卡設于走行框架的立柱槽體內并與槽體的壁板接觸，方便在走行框架立柱上上下滑動，給升降平臺起導向作用，防止升降平臺在升降過程中卡阻。

8、為了進一步實現本實用新型，所述升降平臺靠近鋼包的一側設置延伸臺，滑動機構跨設于升降平臺和延伸臺上。升降平臺一端設置伸出走行框架外的延伸臺，便于安裝滑軌。

9、為了進一步實現本實用新型，所述滑動機構包括平行設置的兩組滑軌和與滑軌配合的滑槽，滑軌跨設于升降平臺和延伸臺上并固定連接。

10、為了進一步實現本實用新型，所述液壓推桿采用額定輸出力1t，行程為1200mm的平行式液壓推桿，底座上設置半圓弧板用于支撐液壓推桿的電機。液壓推桿后端的電機法蘭用半圓弧板支撐，使其平衡。

11、為了進一步實現本實用新型，所述液壓推桿和環鏈電動葫蘆分別與與電氣控制機構連通。

12、為了進一步實現本實用新型，所述走行框架的底部設置若干萬向輪。帶剎車的萬向腳輪便于由人力推動實現前后左右移動。

13、為了進一步實現本實用新型，所述升降平臺的外周設置欄桿和安全門。四周安裝欄桿，保證操作人員作業時的安全，欄桿上設計安全門，方便操作人員進出。

14、為了進一步實現本實用新型，所述電氣控制機構包括相互連通的plc、遙控器、手操控制器、急停按鈕和限位開關，液壓推桿和環鏈電動葫蘆分別與plc連通，plc上設置急停按鈕，液壓推桿上設置限位開關。plc便于實現上下升降的功能及透氣轉前后移動功能，設置急停按鈕，保證故障時緊急停車功能；遙控及手操控制器雙控制，以滿足遙控器發生故障時，手操控制器能繼續工作，不影響生產作業；限位開關能夠?qū)崿F(xiàn)上下升降及前后移動到極限位置時的安全可控。

15、本實用新型相較于現有技術的有益效果為：

16、本實用新型中的升降平臺安裝在走行框架的中間，是放置透氣磚、工具及工人進行透氣磚安裝作業的平臺。升降平臺臺面上設計有液壓推桿、透氣磚支座、滑軌及調整螺栓，便于透氣磚可以快速精準的安裝。液壓推桿的一端通過掛板與推板上的卡板通過銷軸連接，從而通過推動推板帶動透氣磚支座沿滑軌滑動。滑軌焊于升降平臺上，與透氣磚支座配合使用，其跨設于升降平臺和延伸臺上，即其長度伸出升降平臺外，便于透氣轉在其上的前后滑動。透氣磚固定塊的圓弧與透氣磚配合，使透氣磚能平衡放置。

17、本實用新型結構簡單、使用方便、維護容易、使用安全；能夠?qū)崿F(xiàn)任意方向移動功能并能保證停車時的安全穩定；采用升降平臺，透氣磚及人員在升降平臺上完成安裝作業，人員安全性高；由于采用電動液壓推桿裝置，使用本實用新型安裝透氣磚，更省時、省力，減少了時間成本及人工成本。

技術特征：

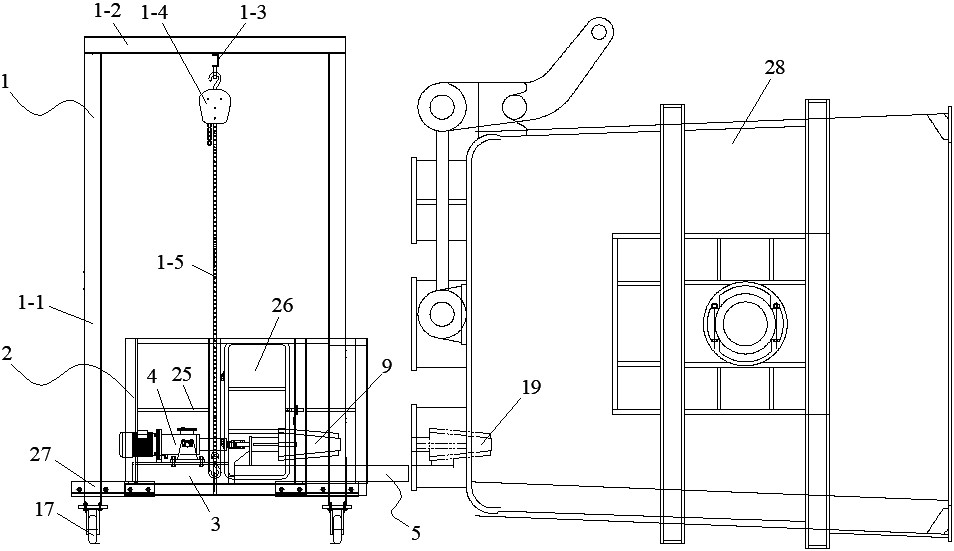

1.一種透氣磚安裝用移動升降裝置，其特征在于：包括走行框架（1）和設置于走行框架內的升降平臺（2），所述升降平臺（2）上設置水平推桿機構和透氣磚運送機構，水平推桿機構包括底座（3）和設置于底座（3）上的液壓推桿（4），透氣磚運送機構包括滑動機構（5）、透氣磚支座（6）和透氣磚固定塊（7），底座（3）和滑動機構（5）分別設置于升降平臺（2）上，滑動機構（5）上設置透氣磚支座（6），透氣磚支座（6）上設置推板（8）和透氣磚固定塊（7），透氣磚固定塊（7）的頂面為與透氣磚（9）配合的弧形，推板（8）靠近液壓推桿（4）的一側設置掛板（10），液壓推桿（4）的端部平行設置卡板（11），卡板（11）夾設于掛板（10）兩側，卡板（11）與掛板（10）之間穿設銷軸（12）連接，液壓推桿（4）、滑動機構（5）、透氣磚支座（6）、推板（8）和透氣磚固定塊（7）的軸線在同一平面上，走行框架（1）和升降平臺（2）分別與電氣控制機構（20）連通。

2.如權利要求1所述的透氣磚安裝用移動升降裝置，其特征在于：所述底座（3）上設置半圓弧形的支撐塊（18）用于架設液壓推桿（4），液壓推桿（4）的兩側對稱設置支座（13）與底座（3）固定連接，底座（3）和支座（13）上對稱設置相互配合的長孔（14），長孔（14）內設置調整螺栓（15）。

3.如權利要求2所述的透氣磚安裝用移動升降裝置，其特征在于：所述透氣磚支座（6）包括上座（6-1）和下座（6-2），上座（6-1）的側壁上設置若干長圓孔（6-3），長圓孔（6-3）的外端與上座（6-1）的側壁貫通，長圓孔（6-3）的內端朝向上座（6-1）的中軸線方向延伸，下座（6-2）上設置若干與長圓孔（6-3）對應的螺孔，螺孔與長圓孔（6-3）之間設置螺栓（6-4）連接。

4.如權利要求3所述的透氣磚安裝用移動升降裝置，其特征在于：所述走行框架（1）為矩形結構，包括4根立柱（1-1）和設置于立柱（1-1）之間的若干橫梁（1-2），立柱（1-1）采用h型鋼，橫梁（1-2）采用槽鋼或工字鋼，頂部的橫梁（1-2）上對稱設置連接板（1-3），連接板（1-3）上設置環鏈電動葫蘆（1-4），環鏈電動葫蘆（1-4）的鏈條（1-5）底端與升降平臺（2）固定連接。

5.如權利要求4所述的透氣磚安裝用移動升降裝置，其特征在于：所述升降平臺（2）的外壁上設置若干滾輪組件（27），滾輪組件（27）中的滾輪與立柱（1-1）配合，滾輪卡設于立柱（1-1）的槽體內。

6.如權利要求5所述的透氣磚安裝用移動升降裝置，其特征在于：所述升降平臺（2）靠近鋼包（28）的一側設置延伸臺（16），滑動機構（5）跨設于升降平臺（2）和延伸臺（16）上。

7.如權利要求6所述的透氣磚安裝用移動升降裝置，其特征在于：所述滑動機構（5）包括平行設置的兩組滑軌（5-1）和與滑軌（5-1）配合的滑槽（5-2），滑軌（5-1）跨設于升降平臺（2）和延伸臺（16）上并固定連接。

8.如權利要求7所述的透氣磚安裝用移動升降裝置，其特征在于：所述液壓推桿（4）采用額定輸出力1t，行程為1200mm的平行式液壓推桿，底座（3）上設置半圓弧板用于支撐液壓推桿（4）的電機。

9.如權利要求8所述的透氣磚安裝用移動升降裝置，其特征在于：所述液壓推桿（4）和環鏈電動葫蘆（1-4）分別與電氣控制機構（20）連通。

10.如權利要求9所述的透氣磚安裝用移動升降裝置，其特征在于：所述走行框架（1）的底部設置若干萬向輪（17）。

技術總結
本技術公開了一種透氣磚安裝用移動升降裝置，升降平臺上設水平推桿機構和透氣磚運送機構，水平推桿機構的底座和滑動機構設于升降平臺上，透氣磚運送機構的滑動機構上設透氣磚支座，透氣磚支座上設推板和透氣磚固定塊，推板一側設掛板，液壓推桿端設卡板，卡板夾設于掛板兩側，卡板與掛板間穿設銷軸，走行框架和升降平臺與電氣控制機構連通。本技術結構簡單、使用方便、維護容易、使用安全；能夠?qū)崿F(xiàn)任意方向移動功能并能保證停車時的安全穩定；采用升降平臺，透氣磚及人員在升降平臺上完成安裝作業，人員安全性高；由于采用電動液壓推桿裝置，使用本技術安裝透氣磚，更省時、省力，減少了時間成本及人工成本。

技術研發人員：葉紅奕,王玉成,趙金鵬,程寶軍
受保護的技術使用者：甘肅酒鋼集團西部重工股份有限公司
技術研發日：20240511
技術公布日：2025/4/28
