本技術涉及運輸裝置，具體是指一種便攜式低溫運輸儲物試劑盒。

背景技術：

1、隨著現在科學技術的發展，生物科技類也發展飛速。不僅醫療機構涉及到生物試劑的使用，很多科研院所和學校的教學研究也會用到生物試劑，甚至現在很多公司企業自己的研發部門也會用到生物試劑，可見現在生物試劑的用途的廣泛。由此，盛裝生物試劑的試劑盒的使用也越來越頻繁。很多生物試劑要求在特定的溫度下才能保證其活性，而需要使用生物試劑時又常常涉及到對其的運輸，所以就要求試劑盒能提供一種良好的保存環境。

2、公告號cn212667942u公開了一種便攜式低溫運輸儲物試劑盒，包括盒蓋、盒體；所述盒體分為兩層，上層為試劑層，下層為儲物層；其中，所述試劑層包括若干個可裝卸的內盒體，每個內盒體的四周設置有橡膠墊圈；每個內盒體包括固定內襯和設置于內盒體左右兩側的提拉條。該實用新型提供的試劑盒設計巧妙，便于攜帶，利于維持試劑的穩定性和檢測的靈敏度。但現有技術仍舊存在缺點：

3、現有技術通過安裝單獨的可拆卸的內盒體，可以通過提拉條來將單獨的內盒體取出，但是在盒體內部的提拉條為低溫，在盒體內部時會在表面產生冷凝水，不便于將內盒體取出，且現有技術的試劑盒在打開盒蓋后，盒體內部會直接暴露在外界，使外部熱量進入盒體內，會影響內部試劑的冷藏效果。

技術實現思路

1、本實用新型要解決的技術問題是克服上述缺陷，提供一種便攜式低溫運輸儲物試劑盒。

2、為解決上述技術問題，本實用新型提供的技術方案為：一種便攜式低溫運輸儲物試劑盒，包括：

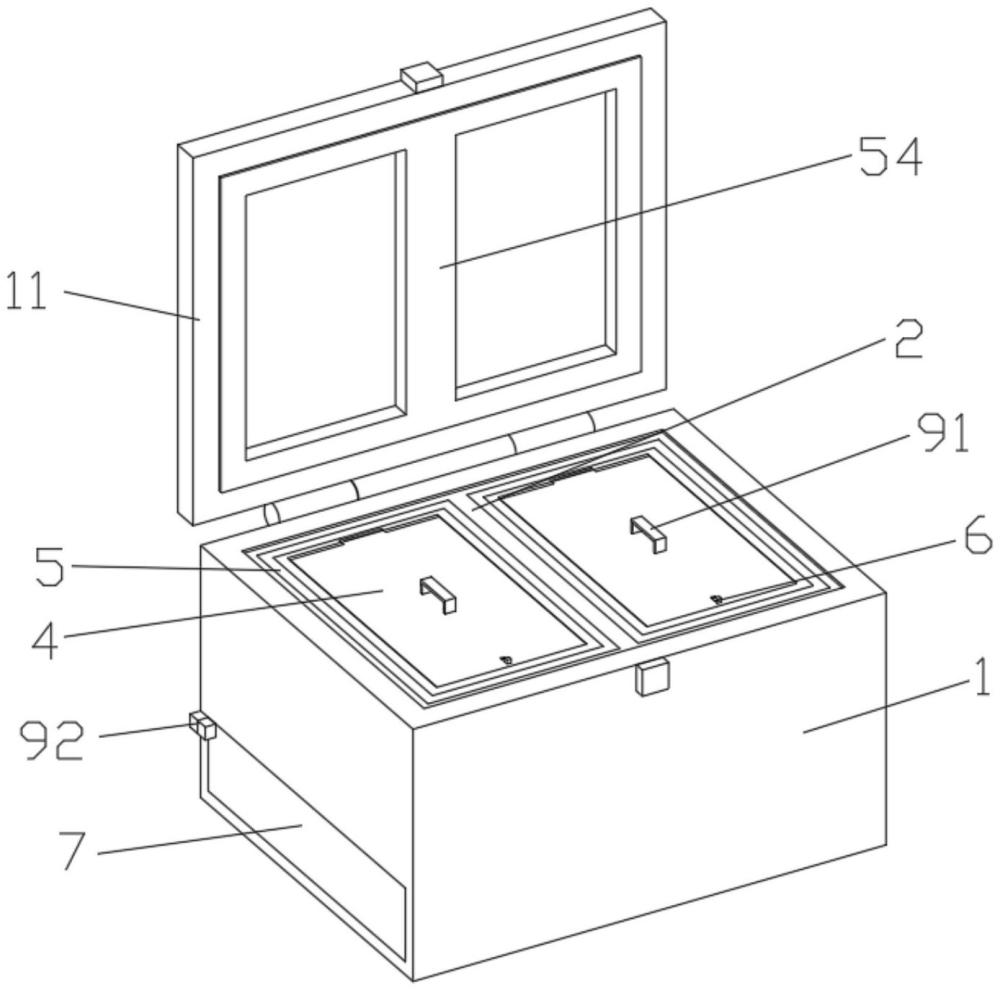

3、箱體，所述箱體上端轉動連接有蓋板；

4、支撐框，所述支撐框固定連接于箱體的內側上端；

5、儲存箱，所述儲存箱插接于支撐框的內部；

6、保護板，所述保護板轉動連接于儲存箱的內側上端；

7、減震機構，所述減震機構設置于支撐框的內側；

8、鎖定機構，所述鎖定機構設置于保護板的上端中部前側；

9、儲存機構，所述儲存機構設置于箱體的內側下端。

10、作為改進，所述減震機構包括：

11、限位槽，所述限位槽開設于支撐框的上端；

12、固定槽，所述固定槽開設于限位槽的內側下端；

13、減震墊，所述減震墊固定連接于固定槽的內部；

14、壓塊，所述壓塊固定連接于蓋板的前端；

15、限位框，所述限位框插接于限位槽的內部，所述限位框固定連接于儲存箱的外側上端。

16、作為改進，所述鎖定機構包括：

17、固定孔，所述固定孔開設于保護板的前端中部；

18、滑槽，所述滑槽開設于固定孔的后端；

19、鎖孔，所述鎖孔開設于儲存箱的內側中部上端；

20、鎖桿，所述鎖桿插接于滑槽的內部；

21、連接塊，所述連接塊插接于滑槽的內部，所述鎖桿固定連接于連接塊的前端中部；

22、控制機構，所述控制機構設置于滑槽的內部。

23、作為改進，所述儲存機構包括：

24、安裝槽，所述安裝槽開設于箱體的一側下端；

25、放置箱，所述放置箱插接于安裝槽的內部。

26、作為改進，所述控制機構包括：

27、收納孔，兩個所述收納孔分別開設于連接塊的后端中部兩側；

28、彈簧，所述彈簧插接于收納孔內部；

29、連接槽，所述連接槽開設于滑槽內側上端；

30、擋塊，所述擋塊插接于連接槽內部，所述擋塊固定連接于連接塊上端中部。

31、作為改進，所述儲存箱內部固定連接有支撐塊，所述保護板上端中部固定連接有提手，所述放置箱一側后端和蓋板前端皆設置有鎖扣。

32、本實用新型與現有技術相比的優點在于：本實用新型安裝了鎖定機構和減震機構，通過將儲存箱插接在支撐框的內部后，由限位槽和限位框來將儲存箱進行固定，通過安裝在固定槽內部的減震墊來減少來自運輸時的震動，通過各個單獨的儲存箱來防止對試管進行取用時對已存儲的試管影響，保證了儲存時的穩定性，通過安裝在保護板內部的鎖定機構來將保護板和儲存箱進行穩定的固定，通過提手可以便捷的將獨立的儲存箱進行取出。

技術特征：

1.一種便攜式低溫運輸儲物試劑盒，其特征在于，包括：

2.根據權利要求1所述的一種便攜式低溫運輸儲物試劑盒，其特征在于，所述減震機構(5)包括：

3.根據權利要求2所述的一種便攜式低溫運輸儲物試劑盒，其特征在于，所述鎖定機構(6)包括：

4.根據權利要求1所述的一種便攜式低溫運輸儲物試劑盒，其特征在于，所述儲存機構(7)包括：

5.根據權利要求3所述的一種便攜式低溫運輸儲物試劑盒，其特征在于，所述控制機構(8)包括：

6.根據權利要求4所述的一種便攜式低溫運輸儲物試劑盒，其特征在于，所述儲存箱(3)內部固定連接有支撐塊(9)，所述保護板(4)上端中部固定連接有提手(91)，所述放置箱(72)一側后端和蓋板(11)前端皆設置有鎖扣(92)。

技術總結
本技術公開了一種便攜式低溫運輸儲物試劑盒，包括箱體、蓋板、支撐框、儲存箱、保護板、減震機構、鎖定機構和儲存機構，在箱體的上端轉動連接了蓋板，在箱體的內側上端固定連接了支撐框，在支撐框的內部插接了儲存箱，在儲存箱的內側上端轉動連接了保護板，支撐框的內部安裝了減震機構，在保護板的前端安裝了鎖定機構，在箱體的內部下端安裝了儲存機構。本技術的優點在于通過減震機構來減少來自運輸時的震動，通過各個單獨的儲存箱來防止對試管進行取用時對已存儲的試管影響，通過提手可以便捷的將獨立的儲存箱進行取出，在使用時更加的方便。

技術研發人員：竇冉,張晶晶,李鑫,王舒暉,王煥
受保護的技術使用者：河北艾覓達醫療技術有限公司
技術研發日：20240527
技術公布日：2025/4/28
