本技術屬于儀器儀表,特別是涉及一種轉運裝置。
背景技術:
1、儀器儀表是用以檢出、測量、觀察、計算各種物理量、物質成分、物性參數等的器具或設備;儀器儀表在生產完成后,需要將從生產線下來的儀器儀表轉運到其他車間,進行后續的檢測、包裝,現有技術中,一般都是通過懸掛在掛架上進行轉運,儀器儀表在轉運過程中,懸掛在掛架上的儀器儀表容易相互發生碰撞,或在轉運過程中受到顛簸或碰撞,從而影響儀器儀表的精準度,甚至造成儀器儀表的損壞,因此,提出一種轉運裝置來解決上述技術問題。
技術實現思路
1、為解決上述技術問題,本實用新型是通過以下技術方案實現的:
2、本實用新型為一種轉運裝置,包括轉運車體、第一盒體和盒蓋,第一盒體設置在轉運車體上,盒蓋與第一盒體相鉸接,轉運車體上設置有兩個限位機構和多個調節機構,兩個限位機構和多個調節機構相適配。
3、優選的,限位機構包括有第二盒體和多個存放槽,第二盒體設置在轉運車體的表面,多個存放槽均開設在第二盒體的表面。
4、優選的,限位機構還包括有多個承接塊和多個緩沖彈簧,多個承接塊分別與對應存放槽滑動連接,多個緩沖彈簧的一端分別與對應存放槽的內壁固定連接,多個緩沖彈簧的另一端分別與對應承接塊固定連接。
5、優選的,限位機構還包括有多個橡膠墊,多個橡膠墊均與第二盒體的表面固定連接,多個橡膠墊分別與對應存放槽相適配。
6、優選的,調節機構包括有調節槽、第一連桿和第二連桿,調節槽開設在第二盒體的表面,第一連桿的一端與調節槽相鉸接,第一連桿的另一端與第二盒體的底部滑動連接,第二連桿的一端與調節槽滑動連接,第二連桿的另一端與第二盒體的底部相鉸接,第二連桿與第一連桿相鉸接。
7、優選的,調節機構還包括有移動口、圓柱和圓塊,移動口開設在第二盒體一側的表面,移動口與調節槽相連通,圓柱與第二連桿固定連接,圓柱與移動口滑動連接,圓塊與圓柱的一端固定連接。
8、優選的,調節機構還包括有兩個限位圓桿、拉板和兩個伸縮彈簧,兩個限位圓桿均與圓塊滑動連接,拉板固定安裝在兩個限位圓桿之間,兩個伸縮彈簧分別滑動套設在對應限位圓桿表面,伸縮彈簧的一端與圓塊固定連接,伸縮彈簧的另一端與拉板固定連接。
9、本實用新型具有以下有益效果:
10、1、本實用新型一種轉運裝置,當全部放置完成后,將第一連桿和第二連桿進行復位,第一連桿和第二連桿可折疊入調節槽內,這時第一盒體和對應第二盒體底部的橡膠墊可與存放槽內放置的儀器儀表接觸,并配合承接塊和緩沖彈簧,可對儀器儀表起到緩沖保護,將儀器儀表分別限位在對應存放槽進行存儲,避免儀器儀表在轉運過程中,發生相互碰撞,而發生損壞,影響儀器儀表的正常使用。
11、2、本實用新型一種轉運裝置,解除對圓塊的限位,可移動圓塊帶動第二連桿進行調節,并配合第一連桿的作用下,可使兩個第二盒體打開,然后使限位圓桿重新插入到對應圓孔內,來對第二連桿進行限位,第一連桿和第二連桿可對第一盒體和對應第二盒體進行有效支撐,方便工作人員在兩個第二盒體內放置儀器儀表。
12、當然,實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

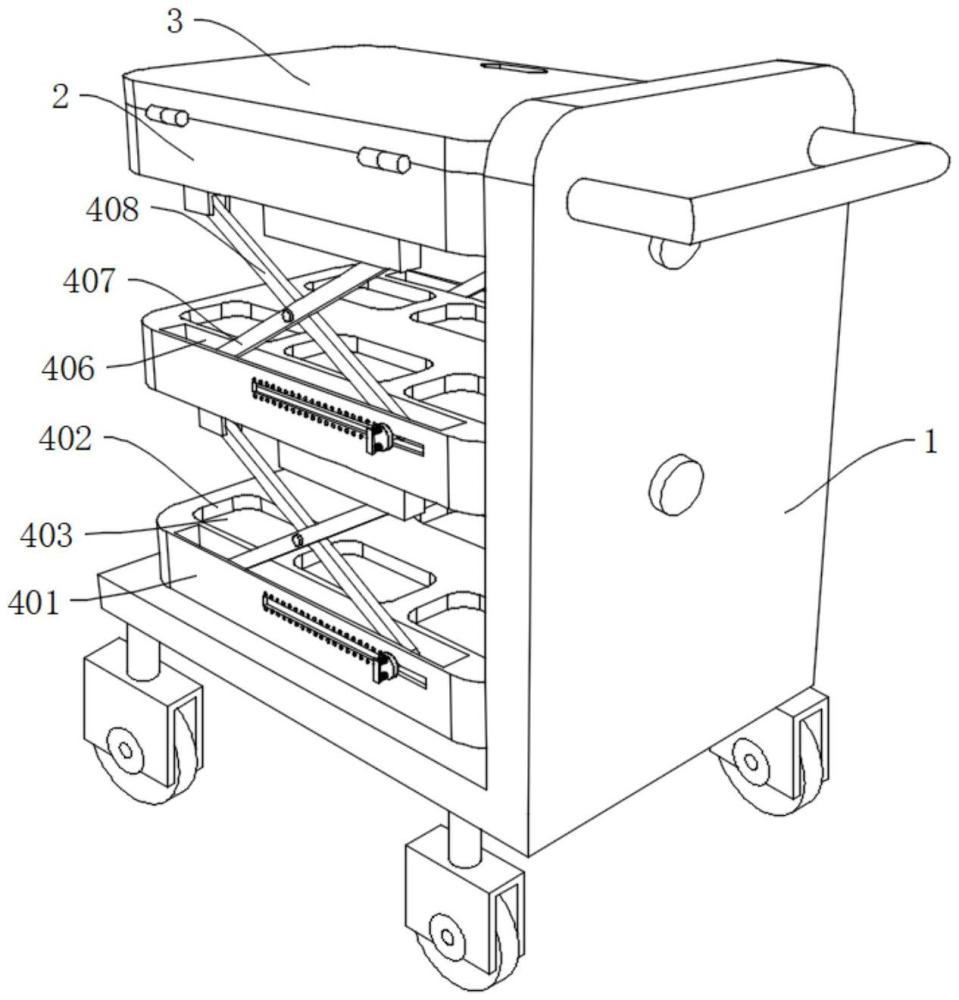

1.一種轉運裝置,包括轉運車體(1)、第一盒體(2)和盒蓋(3),所述第一盒體(2)設置在轉運車體(1)上,所述盒蓋(3)與第一盒體(2)相鉸接,其特征在于:所述轉運車體(1)上設置有兩個限位機構和多個調節機構,兩個所述限位機構和多個調節機構相適配;
2.根據權利要求1所述的一種轉運裝置,其特征在于,所述限位機構還包括有多個橡膠墊(405),多個所述橡膠墊(405)均與第二盒體(401)的表面固定連接,多個所述橡膠墊(405)分別與對應存放槽(402)相適配。
3.根據權利要求2所述的一種轉運裝置,其特征在于,所述調節機構包括有調節槽(406)、第一連桿(407)和第二連桿(408),所述調節槽(406)開設在第二盒體(401)的表面,所述第一連桿(407)的一端與調節槽(406)相鉸接,所述第一連桿(407)的另一端與第二盒體(401)的底部滑動連接,所述第二連桿(408)的一端與調節槽(406)滑動連接,所述第二連桿(408)的另一端與第二盒體(401)的底部相鉸接,所述第二連桿(408)與第一連桿(407)相鉸接。
4.根據權利要求3所述的一種轉運裝置,其特征在于,所述調節機構還包括有移動口(409)、圓柱(410)和圓塊(411),所述移動口(409)開設在第二盒體(401)一側的表面,所述移動口(409)與調節槽(406)相連通,所述圓柱(410)與第二連桿(408)固定連接,所述圓柱(410)與移動口(409)滑動連接,所述圓塊(411)與圓柱(410)的一端固定連接。
5.根據權利要求4所述的一種轉運裝置,其特征在于,所述調節機構還包括有兩個限位圓桿(412)、拉板(413)和兩個伸縮彈簧(414),兩個所述限位圓桿(412)均與圓塊(411)滑動連接,所述拉板(413)固定安裝在兩個限位圓桿(412)之間,兩個所述伸縮彈簧(414)分別滑動套設在對應限位圓桿(412)表面,所述伸縮彈簧(414)的一端與圓塊(411)固定連接,所述伸縮彈簧(414)的另一端與拉板(413)固定連接。
