本技術涉及一種層門地坎，特別是一種電梯層門地坎。

背景技術：

1、電梯地坎是一種金屬踏板，出入口等開口部緊貼地面的金屬水平構件。電梯地坎分為轎廂地坎和層門地坎,轎廂地坎就是轎廂入口處的地坎；層門地坎就是層門入口處的地坎，在使用過程中，由于層門地坎內異物卡阻、滑塊磨損、銹蝕等因素，出現層門運行卡阻，影響電梯的正常運行，會帶來安全隱患，如申請?zhí)枮?02122896124.0的專利中公開了一種電梯的層門地坎裝置，地坎主體的一側設置有槽口；所述槽口呈“u”字形設置，所述槽口的內部設置有防護結構，但是其更換需要擰動大量螺桿，更換效率低。

技術實現思路

1、本實用新型的目的在于，提供一種電梯層門地坎。它可以對地坎主體起到較好保護作用，且防護套更換效率高。

2、本實用新型的技術方案：一種電梯層門地坎，包括地坎托架，所述的地坎托架上側設有地坎主體，地坎主體上表面設有導向槽，導向槽中設有可拆卸的防護套，導向槽一側設有用于固定防護套的鎖定機構，導向槽另一側設有彈性鎖扣，鎖定機構包括兩組水平且平行設置的加強板，加強板中設有垂直于加強板的固定板，固定板相對導向槽側設有彈簧，彈簧端部設有鎖定塊，鎖定塊端部設有設于彈簧內且貫穿固定板的導向桿，導向桿端部設有配合槽，配合槽上設有驅動導向桿水平移動的楔塊，楔塊上端通過連接桿連接地坎主體上端面的卡條。

3、前述的一種電梯層門地坎中，所述的加強板上下兩端設有與楔塊相對應的壓槽。

4、前述的一種電梯層門地坎中，所述的地坎主體的導向槽兩側設有卡槽。

5、前述的一種電梯層門地坎中，所述的防護套兩端設有與卡槽相對應的卡塊。

6、與現有技術相比，本實用新型通過在導向槽中設有可拆卸的防護套，增強對地坎主體的保護作用，并且防護套通過惰性機構和彈性鎖扣實現對防護套的快速安裝，拆卸時僅需按下卡條使導向桿帶動鎖定塊壓縮彈簧實現解鎖，防護套更換效率高。

技術特征：

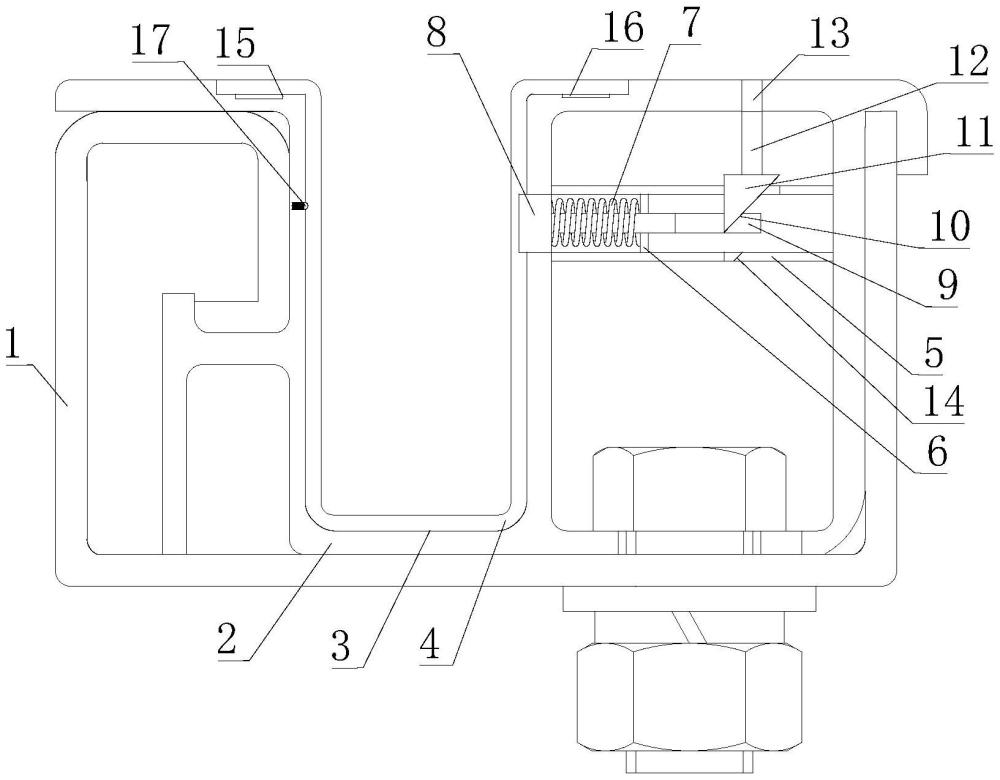

1.一種電梯層門地坎，其特征在于：包括地坎托架(1)，所述的地坎托架(1)上側設有地坎主體(2)，地坎主體(2)上表面設有導向槽(3)，導向槽(3)中設有可拆卸的防護套(4)，導向槽(3)一側設有用于固定防護套(4)的鎖定機構，導向槽(3)另一側設有彈性鎖扣(17)，鎖定機構包括兩組水平且平行設置的加強板(5)，加強板(5)中設有垂直于加強板(5)的固定板(6)，固定板(6)相對導向槽(3)側設有彈簧(7)，彈簧(7)端部設有鎖定塊(8)，鎖定塊(8)端部設有設于彈簧(7)內且貫穿固定板(6)的導向桿(9)，導向桿(9)端部設有配合槽(10)，配合槽(10)上設有驅動導向桿(9)水平移動的楔塊(11)，楔塊(11)上端通過連接桿(12)連接地坎主體(2)上端面的卡條(13)。

2.根據權利要求1所述的一種電梯層門地坎，其特征在于：所述的加強板(5)上下兩端設有與楔塊(11)相對應的壓槽(14)。

3.根據權利要求1所述的一種電梯層門地坎，其特征在于：所述的地坎主體(2)的導向槽(3)兩側設有卡槽(15)。

4.根據權利要求1所述的一種電梯層門地坎，其特征在于：所述的防護套(4)兩端設有與卡槽(15)相對應的卡塊(16)。

技術總結
本技術公開了一種電梯層門地坎，包括地坎托架(1)，所述的地坎托架(1)上側設有地坎主體(2)，地坎主體(2)上表面設有導向槽(3)，導向槽(3)中設有可拆卸的防護套(4)，導向槽(3)一側設有用于固定防護套(4)的鎖定機構，導向槽(3)另一側設有彈性鎖扣(17)，鎖定機構包括兩組水平且平行設置的加強板(5)，加強板(5)中設有垂直于加強板(5)的固定板(6)，固定板(6)相對導向槽(3)側設有彈簧(7)，彈簧(7)端部設有鎖定塊(8)，鎖定塊(8)端部設有設于彈簧(7)內且貫穿固定板(6)的導向桿(9)。它可以對地坎主體起到較好保護作用，且防護套更換效率高。

技術研發人員：許豪杰,金云峰,時照東
受保護的技術使用者：普朗克電梯有限公司
技術研發日：20240514
技術公布日：2025/4/28
