本技術涉及牽引繩收卷，尤其涉及一種電纜牽引繩收卷裝置。

背景技術：

1、在現代化工業生產和施工過程中，電纜牽引繩的使用極為普遍，尤其在電力線路架設、礦井開采、橋梁建設等領域中，電纜牽引繩是實現遠距離、大負荷牽引作業的重要工具。然而，在完成牽引任務后，如何高效、安全地收卷電纜牽引繩成為一個亟待解決的關鍵問題。

2、傳統的手工收卷方式不僅效率低下，勞動強度大，而且在高強度、長距離的牽引作業后，電纜牽引繩往往因與構件摩擦導致溫度升高、彈性變化等因素導致收卷難度增加，存在安全隱患。此外，不規范的收卷方式可能對電纜牽引繩造成損傷，影響其使用壽命和再次使用的安全性。

3、傳統的收卷裝置在使用時沒有考慮到收卷過程中牽引繩的張緊情況，松散的牽引繩容易對收卷過程造成影響，甚至是造成收卷過程中的安全隱患。因此，需要提出一種電纜牽引繩收卷裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種電纜牽引繩收卷裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種電纜牽引繩收卷裝置，包括安裝底座，所述安裝底座中央頂端活動設置有活動輪，所述安裝底座頂端活動設置有順滑輪，所述安裝底座頂端中央設置有移動活動輪的移動組件，所述順滑輪下方設置有張緊組件，所述安裝底座頂端遠離順滑輪一側固定安裝有一對安裝架，一對所述安裝架之間轉動安裝有收卷輥，所述安裝架外側壁固定安裝有低速電機，所述低速電機的輸出軸與收卷輥的轉動軸同軸固定連接。

4、優選地，所述移動組件包括開設在活動輪下方安裝底座上的活動腔，所述活動腔內固定安裝有分隔板，所述分隔板將活動腔內分隔為電機腔和移動腔，所述移動腔內轉動安裝有螺紋桿，所述移動腔內固定安裝有一對限位桿，一對所述限位桿設置在螺紋桿兩側；

5、所述螺紋桿上螺紋套設有絲杠塊，所述絲杠塊滑動套設在限位桿上，所述活動輪固定安裝在絲杠塊頂端，所述電機腔內固定安裝有正反轉電機，所述正反轉電機的輸出軸與螺紋桿同軸固定連接，所述絲杠塊底端設置有穩定組件；

6、用于將活動輪進行移動，避免電纜牽引繩纏繞在收卷輥上的同一位置，正反轉電機工作時帶動螺紋桿轉動，使得絲杠塊在螺紋桿和限位桿上移動，限位桿避免絲杠塊移動時發生轉動，絲杠塊在移動時帶動活動輪往復移動，使得電纜牽引繩均勻地纏繞在收卷輥上。

7、優選地，所述穩定組件包括等距均勻開設在絲杠塊底端的若干轉動槽，所述轉動槽內均轉動安裝有轉動球，所述轉動球外側壁與移動腔底端貼合；

8、用于保證絲杠塊移動時的穩定性，在絲杠塊移動時，轉動球在轉動槽內轉動，保證絲杠塊移動時的穩定性。

9、優選地，所述張緊組件包括固定安裝在安裝底座頂端的若干固定腔，所述固定腔內均活動設置有限位板，所述限位板頂端固定安裝有滑動柱，所述滑動柱滑動貫穿固定腔頂端，所述滑動柱頂端固定安裝有活動板，所述順滑輪固定安裝在活動板頂端，所述滑動柱上套設有功能彈簧，所述功能彈簧彈性連接在限位板頂端與固定腔內頂端之間；

10、用于保證順滑輪的穩定性，在順滑輪受到電纜牽引繩向上的作用力時，順滑輪和活動板帶動滑動柱向上移動，滑動柱帶動限位板向上移動，使得限位板將功能彈簧進行壓縮，在功能彈簧的反作用力下保證順滑輪的穩定性。

11、優選地，所述安裝底座底端四角固定安裝有萬向輪，所述安裝底座靠近收卷輥底端固定安裝有推動架；

12、本實用新型具有以下有益效果：

13、1、通過設置移動組件，正反轉電機工作時帶動螺紋桿轉動，使得絲杠塊在螺紋桿和限位桿上移動，限位桿避免絲杠塊移動時發生轉動，絲杠塊在移動時帶動活動輪往復移動，使得電纜牽引繩均勻地纏繞在收卷輥上。

14、2、通過設置張緊組件，在順滑輪受到電纜牽引繩向上的作用力時，順滑輪和活動板帶動滑動柱向上移動，滑動柱帶動限位板向上移動，使得限位板將功能彈簧進行壓縮，在功能彈簧的反作用力下保證順滑輪的穩定性，同時保證牽引繩的張緊情況。

技術特征：

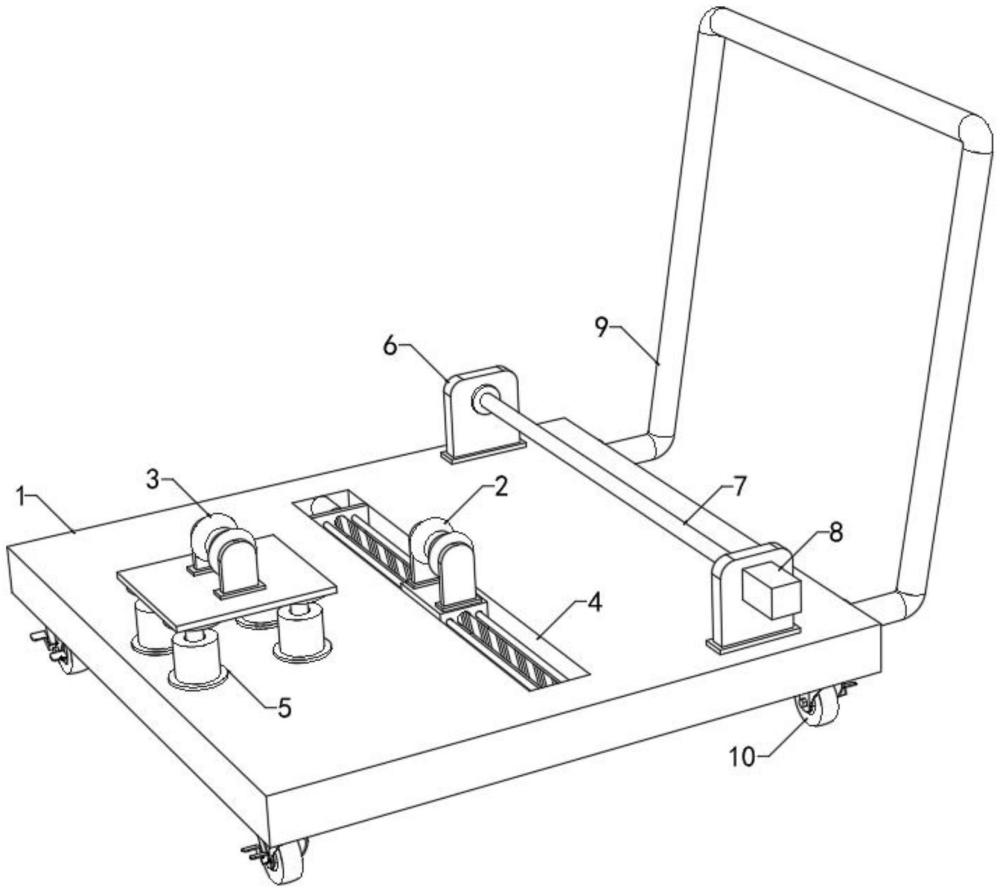

1.一種電纜牽引繩收卷裝置，包括安裝底座(1)，其特征在于：所述安裝底座(1)中央頂端活動設置有活動輪(2)，所述安裝底座(1)頂端活動設置有順滑輪(3)，所述安裝底座(1)頂端中央設置有移動活動輪(2)的移動組件(4)，所述順滑輪(3)下方設置有張緊組件(5)，所述安裝底座(1)頂端遠離順滑輪(3)一側固定安裝有一對安裝架(6)，一對所述安裝架(6)之間轉動安裝有收卷輥(7)，所述安裝架(6)外側壁固定安裝有低速電機(8)，所述低速電機(8)的輸出軸與收卷輥(7)的轉動軸同軸固定連接。

2.根據權利要求1所述的一種電纜牽引繩收卷裝置，其特征在于：所述移動組件(4)包括開設在活動輪(2)下方安裝底座(1)上的活動腔(41)，所述活動腔(41)內固定安裝有分隔板(42)，所述分隔板(42)將活動腔(41)內分隔為電機腔(43)和移動腔(44)，所述移動腔(44)內轉動安裝有螺紋桿(45)，所述移動腔(44)內固定安裝有一對限位桿(46)，一對所述限位桿(46)設置在螺紋桿(45)兩側。

3.根據權利要求2所述的一種電纜牽引繩收卷裝置，其特征在于：所述螺紋桿(45)上螺紋套設有絲杠塊(47)，所述絲杠塊(47)滑動套設在限位桿(46)上，所述活動輪(2)安裝在絲杠塊(47)頂端，所述電機腔(43)內固定安裝有正反轉電機(48)，所述正反轉電機(48)的輸出軸與螺紋桿(45)同軸固定連接，所述絲杠塊(47)底端設置有穩定組件(49)。

4.根據權利要求3所述的一種電纜牽引繩收卷裝置，其特征在于：所述穩定組件(49)包括等距均勻開設在絲杠塊(47)底端的若干轉動槽(491)，所述轉動槽(491)內均轉動安裝有轉動球(492)，所述轉動球(492)外側壁與移動腔(44)底端貼合。

5.根據權利要求1所述的一種電纜牽引繩收卷裝置，其特征在于：所述張緊組件(5)包括固定安裝在安裝底座(1)頂端的若干固定腔(51)，所述固定腔(51)內均活動設置有限位板(52)，所述限位板(52)頂端固定安裝有滑動柱(53)，所述滑動柱(53)滑動貫穿固定腔(51)頂端，所述滑動柱(53)頂端固定安裝有活動板(54)，所述順滑輪(3)固定安裝在活動板(54)頂端，所述滑動柱(53)上套設有功能彈簧(55)，所述功能彈簧(55)彈性連接在限位板(52)頂端與固定腔(51)內頂端之間。

6.根據權利要求1所述的一種電纜牽引繩收卷裝置，其特征在于：所述安裝底座(1)底端四角固定安裝有萬向輪(9)，所述安裝底座(1)靠近收卷輥(7)底端固定安裝有推動架(10)。

技術總結
本技術公開了一種電纜牽引繩收卷裝置，包括安裝底座，安裝底座中央頂端活動設置有活動輪，安裝底座頂端活動設置有順滑輪，安裝底座頂端遠離順滑輪一側固定安裝有一對安裝架，一對安裝架之間轉動安裝有收卷輥，安裝架外側壁固定安裝有低速電機，低速電機的輸出軸與收卷輥的轉動軸同軸固定連接。本技術通過設置移動組件，絲杠塊在移動時帶動活動輪往復移動,通過設置張緊組件，在順滑輪受到電纜牽引繩向上的作用力時，順滑輪和活動板帶動滑動柱向上移動，滑動柱帶動限位板向上移動，使得限位板將功能彈簧進行壓縮，在功能彈簧的反作用力下保證順滑輪的穩定性，同時保證牽引繩的張緊情況。
