本技術涉及紡織機械,具體涉及一種帶滾筒筒紗翻轉裝置。
背景技術:
1、隨著時代發展,自動化設備不斷發展和普及,各行各業都在向自動化、智能化方向發展。紡紗廠已經在清疏、絡筒等流程實現了自動化運行,而最終環節即筒紗輸送包裝正在向自動化方向發展。筒紗輸送包裝是將絡筒機生產的筒紗進行覆膜、裝袋并輸送至指定區域的過程,為方便運輸,袋裝筒紗需盡可能排列規整,而筒紗形狀為上下直徑不同的圓臺形,因此在裝袋前需要對筒紗進行翻轉使之能夠粗細端朝下間隔排列。筒紗翻轉裝置便是完成筒紗翻轉使粗端朝下變成細端朝下的機構。
2、申請號202221705496.9公開了一種筒紗自動翻轉裝置,夾持筒紗的夾持件在動力推桿作用下夾緊筒紗,其產生的沖擊及動力推桿的壓力直接接觸筒紗,對筒紗的防護不夠完善。
3、申請號201821625815.9公開了一種筒紗夾持翻轉提升裝置,該裝置的夾持板雖然增加了彈簧來緩沖夾持筒紗時的沖擊力,但是最終鋼制的夾持板仍然會在一定力作用下夾緊筒紗,長時間夾持可能損傷筒紗。
4、申請號202120503734.7公開了一種筒紗翻轉裝置,存在以下缺點:1.夾緊部分有單氣缸驅動一側抱紗部分收縮,另一側抱紗部分由齒輪齒條傳動動作,夾緊力較大或收縮速度較快時可能出現跳齒情況,從而導致兩側抱紗裝置的收縮動作不同步而使筒紗偏移,跳齒累積甚至會出現無法夾緊翻轉失敗;2.抱紗裝置由錐形筒直接接觸筒紗,雖然錐形筒與筒紗外表面盡可能貼合,但是仍然會對柔軟的紗線造成擠壓,長時間夾緊或夾緊力過大可能導致筒紗的松散變形甚至紗線受損。
技術實現思路
1、本實用新型提供了一種帶滾筒筒紗翻轉裝置,其目的在于實現筒紗的翻轉。
2、為實現上述目的,本實用新型的技術方案為:
3、本實用新型提供了一種帶滾筒筒紗翻轉裝置,包括:筒紗輸送機構,用于輸送筒紗;還包括:
4、旋轉機構的旋轉滾筒夾持筒紗,從而將筒紗翻轉,旋轉滾筒的內徑大于筒紗的大端外徑;
5、夾緊機構,用于將旋轉機構的兩部分相互靠近,旋轉滾筒夾持筒紗的滾筒;
6、抬升機構,用于將夾緊機構抬升一定高度。
7、進一步的,所述夾緊機構包括:夾緊氣缸、直線導軌和夾緊支架;
8、所述夾緊氣缸拉動夾緊支架在直線導軌上移動。
9、進一步的,所述夾緊機構還包括:底座;所述直線導軌和夾緊氣缸設置在底座上。
10、進一步的,所述抬升機構包括:抬升氣缸和安裝板,抬升氣缸設置在安裝板上,缸桿與夾緊機構連接,用于夾緊機構的升降。
11、進一步的,所述旋轉機構包括:旋轉滾筒、旋轉氣缸和定位機構;
12、所述旋轉氣缸帶動旋轉滾筒旋轉到一定角度,通過定位機構將旋轉到位后的旋轉滾筒定位。
13、進一步的,所述旋轉滾筒為兩個半筒,包括主旋轉滾筒和從旋轉滾筒;
14、所述主旋轉滾筒通過旋轉氣缸設置到一邊的夾緊支架上;
15、所述從旋轉滾筒通過旋轉軸設置到另一邊的夾緊支架上;
16、所述定位機構用于從旋轉滾筒定位。
17、進一步的,所述主旋轉滾筒和從旋轉滾筒的兩個端面上設置有開孔,用于筒紗的滾筒定位。
18、進一步的,所述定位機構包括第一外殼、第二外殼、彈簧、滾輪和滾輪軸;
19、所述第一外殼和第二外殼之間設置有彈簧,第二外殼的一端設置有滾輪軸,滾輪可轉動設置在滾輪軸上;
20、所述從旋轉滾筒上設置有定位孔,滾輪滾動進入定位孔,將從旋轉滾筒定位。
21、進一步的,所述滾輪和滾輪軸之間設置有軸承。
22、本實用新型所達到的有益效果為:
23、本實用新型一種帶滾筒筒紗翻轉裝置,翻轉機構使用旋轉氣缸驅動,無附加傳動機構,結構簡單,避免了傳統翻轉過程中可能出現的跳齒或不同步問題,翻轉機構位于上方,抬升機構位于下方,側面部分夾緊機構占有空間小,結構緊湊。
24、本實用新型一種帶滾筒筒紗翻轉裝置,夾緊機構采用氣動控制,配合直線導軌,確保了夾緊過程中的平順性,使用滾筒包裹筒紗進行翻轉,對筒紗保護性較好。
25、本實用新型一種帶滾筒筒紗翻轉裝置,兩側的旋轉機構一側主動,另一側為從動,從動側使用彈簧滾輪定位,旋轉同步性好且減少驅動氣缸數量,成本較低。
26、本實用新型一種帶滾筒筒紗翻轉裝置,采用主旋轉滾筒和從旋轉滾筒,將筒紗包裹在旋轉滾筒內,不接觸紗線,旋轉滾筒上下端面的開孔將筒紗的滾筒定位固定后翻轉,避免了滾筒直接接觸筒紗紗線,減少了對筒紗的損害。

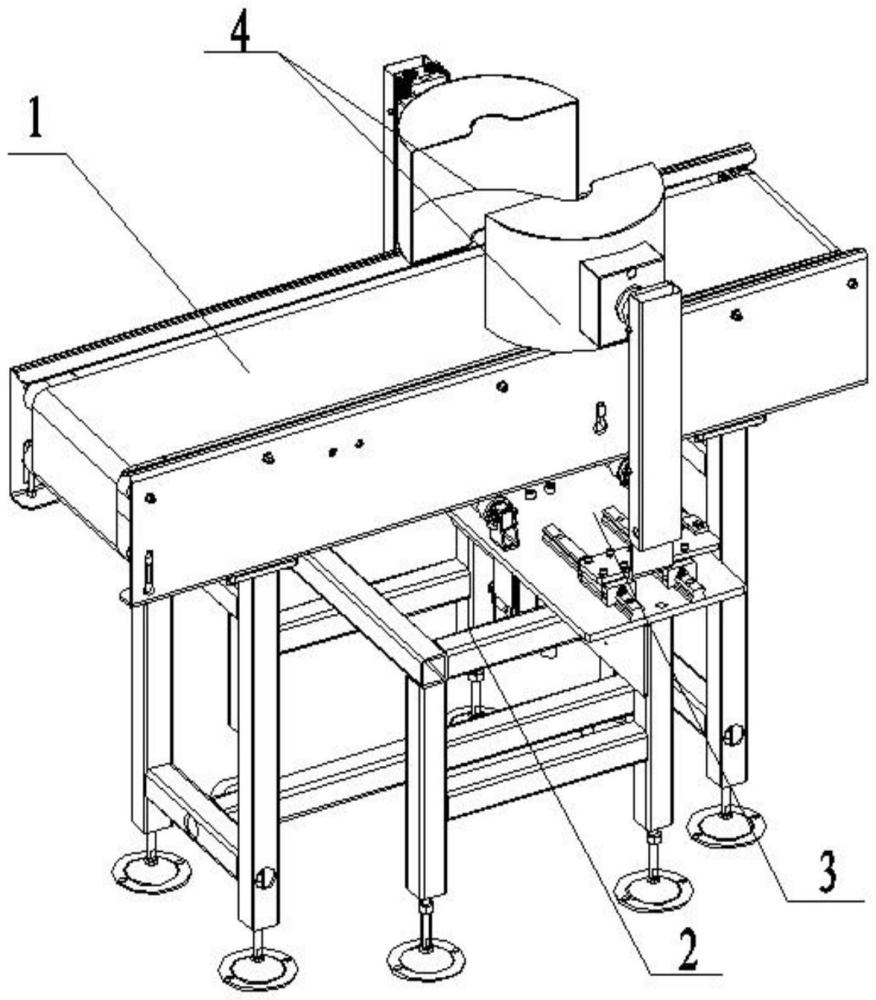

1.一種帶滾筒筒紗翻轉裝置,包括:筒紗輸送機構(1),用于輸送筒紗;
2.根據權利要求1所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述夾緊機構(3)包括:夾緊氣缸(33)、直線導軌(32)和夾緊支架(34);
3.根據權利要求2所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述夾緊機構(3)還包括:底座(31);所述直線導軌(32)和夾緊氣缸(33)設置在底座(31)上。
4.根據權利要求1所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述抬升機構(2)包括:抬升氣缸(21)和安裝板(22),抬升氣缸(21)設置在安裝板(22)上,缸桿與夾緊機構(3)連接,用于夾緊機構(3)的升降。
5.根據權利要求1所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述旋轉機構(4)包括:旋轉滾筒(41)、旋轉氣缸(42)和定位機構(44);
6.根據權利要求5所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述旋轉滾筒(41)為兩個半筒,包括主旋轉滾筒(411)和從旋轉滾筒(412);
7.根據權利要求6所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述主旋轉滾筒(411)和從旋轉滾筒(412)的兩個端面上設置有開孔(45),用于筒紗的滾筒定位。
8.根據權利要求6所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述定位機構(44)包括第一外殼(441)、第二外殼(443)、彈簧(442)、滾輪(446)和滾輪軸(445);
9.根據權利要求8所述的一種帶滾筒筒紗翻轉裝置,其特征在于,所述滾輪(446)和滾輪軸(445)之間設置有軸承(444)。
