本技術涉及一種送料裝置，尤其涉及一種能夠?qū)⑸⒘匣蛘叻哿暇鶆蜉斔偷难b置。

背景技術：

1、在當前的工業生產和物料處理領域，特別是在涉及散料或粉料的輸送過程中通常依賴于人工操作。例如，需要將散料或粉料通過人工手段堆積到輸送帶上，并在堆積完成后手動進行攤平處理，以確保物料在輸送過程中的均勻性，進而便于送入到干燥爐中能夠快速干燥。

2、然而，上述人工堆積散料或粉料到輸送帶上的過程不僅耗時耗力，而且難以確保物料堆積的均勻性。由于人為因素的存在，可能會導致物料堆積過厚或過薄，甚至可能出現物料分布不均的情況，進而影響后續的干燥效果和產品質量。因此，針對上述問題，有必要提出進一步的解決方案。

技術實現思路

1、本實用新型的目的在于提供一種均料裝置，以克服現有技術中存在的不足。

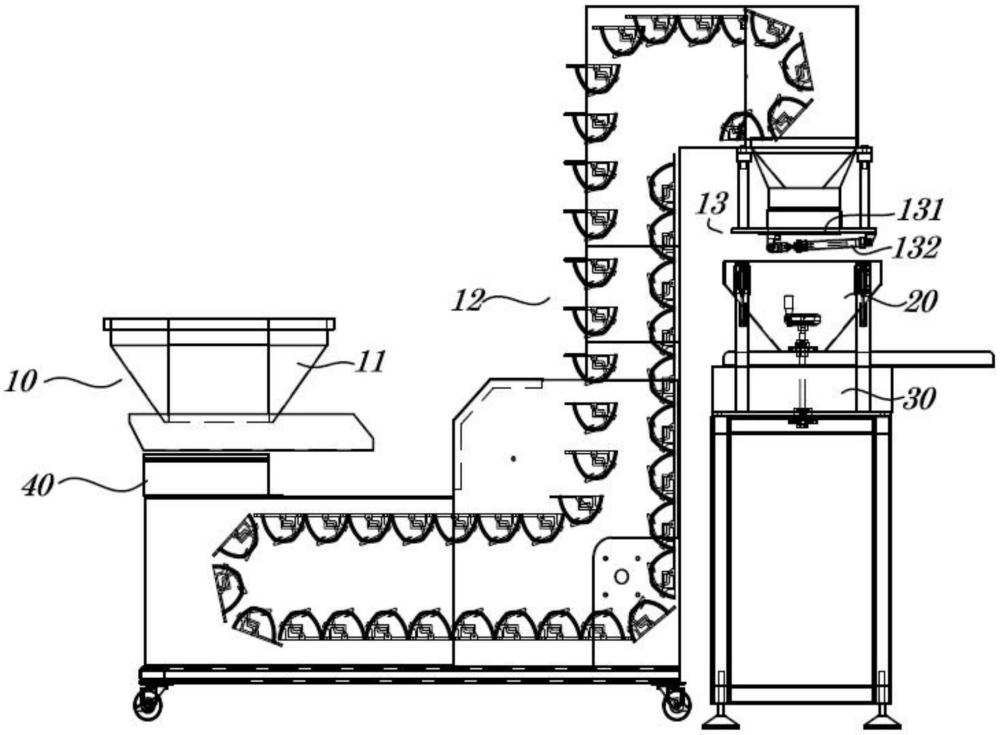

2、為實現上述實用新型目的，本實用新型提供一種均料裝置，其包括：供料機構、送料機構以及第一均料機構；

3、所述供料機構包括：儲料容器以及輸送單元；所述輸送單元一端與所述儲料容器相連接，另一端為出料口，所述出料口與所述送料機構相對設置；所述儲料容器中的料能夠經所述輸送單元被輸送至所述送料機構；

4、所述送料機構設置于所述供料機構和均料機構之間，其具有一送料通道，所述送料通道引導來料收集到所述均料機構中；

5、所述第一均料機構包括：第一出料通道以及第一振動單元，所述第一出料通道接收所述送料通道的來料，所述第一振動單元與所述第一出料通道傳動連接，并能夠帶動所述第一出料通道進行振動出料。

6、作為本實用新型均料裝置的改進，所述儲料容器為一存儲料斗，所述存儲料斗豎直設置，其下端與所述輸送單元相連接。

7、作為本實用新型均料裝置的改進，所述存儲料斗之間還設置有第二均料機構；所述第二均料機構包括：第二出料通道以及第二振動單元，所述第二出料通道接收所述存儲料斗的來料，所述第二振動單元與所述第二出料通道傳動連接，并能夠帶動所述第二出料通道進行振動出料。

8、作為本實用新型均料裝置的改進，所述輸送單元包括輸送履帶，所述輸送履帶連接所述儲料容器和送料結構。

9、作為本實用新型均料裝置的改進，所述輸送履帶包括：水平部分以及與其連接的豎直部分；所述儲料容器的一端與所述水平部分相連接，所述豎直部分的出料口與所述送料機構相對設置。

10、作為本實用新型均料裝置的改進，所述供料機構還包括稱重單元，所述稱重單元設置于所述輸送單元的出料口處；所述稱重單元包括：料門和稱重傳感器；所述料門根據所述稱重傳感器反饋的信號打開或者關閉所述出料口。

11、作為本實用新型均料裝置的改進，所述料門由一氣桿驅動進行打開或者關閉。

12、作為本實用新型均料裝置的改進，所述送料通道為一送料斗，所述送料斗豎直地設置于所述供料機構和第一均料機構之間。

13、作為本實用新型均料裝置的改進，所述送料機構還包括一升降單元，所述升降單元包括：絲桿以及手輪；所述送料斗通過連接塊與所述絲桿傳動連接，所述手輪連接于所述絲桿上，并能夠帶動所述絲桿進行樞轉。

14、與現有技術相比，本實用新型的有益效果是：本實用新型通過機械振動將料振散，能夠迅速而均勻地分散物料，避免了傳統人工攤平過程中的耗時和人力浪費。如此，不僅加快了后續物料的干燥速度，而且提高了整個生產線的運行效率。此外，本實用新型還能夠控制物料的供應量，進而確保每次輸送的物料量都符合生產的實際要求。

技術特征：

1.一種均料裝置，其特征在于，所述均料裝置包括：供料機構、送料機構以及第一均料機構；

2.根據權利要求1所述的均料裝置，其特征在于，所述儲料容器為一存儲料斗，所述存儲料斗豎直設置，其下端與所述輸送單元相連接。

3.根據權利要求2所述的均料裝置，其特征在于，所述存儲料斗之間還設置有第二均料機構；所述第二均料機構包括：第二出料通道以及第二振動單元，所述第二出料通道接收所述存儲料斗的來料，所述第二振動單元與所述第二出料通道傳動連接，并能夠帶動所述第二出料通道進行振動出料。

4.根據權利要求1所述的均料裝置，其特征在于，所述輸送單元包括輸送履帶，所述輸送履帶連接所述儲料容器和送料結構。

5.根據權利要求4所述的均料裝置，其特征在于，所述輸送履帶包括：水平部分以及與其連接的豎直部分；所述儲料容器的一端與所述水平部分相連接，所述豎直部分的出料口與所述送料機構相對設置。

6.根據權利要求1所述的均料裝置，其特征在于，所述供料機構還包括稱重單元，所述稱重單元設置于所述輸送單元的出料口處；所述稱重單元包括：料門和稱重傳感器；所述料門根據所述稱重傳感器反饋的信號打開或者關閉所述出料口。

7.根據權利要求6所述的均料裝置，其特征在于，所述料門由一氣桿驅動進行打開或者關閉。

8.根據權利要求1所述的均料裝置，其特征在于，所述送料通道為一送料斗，所述送料斗豎直地設置于所述供料機構和第一均料機構之間。

9.根據權利要求8所述的均料裝置，其特征在于，所述送料機構還包括一升降單元，所述升降單元包括：絲桿以及手輪；所述送料斗通過連接塊與所述絲桿傳動連接，所述手輪連接于所述絲桿上，并能夠帶動所述絲桿進行樞轉。

技術總結
本技術提供一種均料裝置，其包括：供料機構、送料機構以及第一均料機構；供料機構包括：儲料容器以及輸送單元；輸送單元一端與儲料容器相連接，另一端為出料口，出料口與送料機構相對設置；送料機構設置于供料機構和均料機構之間；第一均料機構包括：第一出料通道以及第一振動單元，第一出料通道接收送料通道的來料，第一振動單元與第一出料通道傳動連接，并能夠帶動第一出料通道進行振動出料。本技術通過機械振動將料振散，能夠迅速而均勻地分散物料。如此，不僅加快了后續物料的干燥速度，而且提高了整個生產線的運行效率。此外，本技術還能夠控制物料的供應量，進而確保每次輸送的物料量都符合生產的實際要求。

技術研發人員：李美欣,肖奇湘
受保護的技術使用者：蘇州博宇機電有限公司
技術研發日：20240617
技術公布日：2025/4/28
