本技術涉及卷紙缸，特別涉及一種開孔卷紙缸。

背景技術：

1、卷紙缸是在造紙工業中使用的一種設備，用于卷取和運輸造紙機生產出來的紙張卷。這種設備通常是由一個大型的圓柱狀的軸心和兩側的支撐軸和橡膠覆蓋的滾筒組成。在紙機生產出來的紙張卷到達一定直徑后，需要用卷取缸將其從紙機上取下并卷起。卷取缸可以吸附、固定住紙張卷，然后通過旋轉軸心，卷取紙張，最終壓緊和纏繞在紙芯上，形成最終的紙張卷。這種設備有助于自動化和提高造紙生產線的效率，是造紙廠中必不可少的設備之一。

2、現有的卷紙缸多采用非開孔缸，卷紙缸在進行卷紙的過程中，卷紙易產生褶皺和松弛現象，卷紙缸對紙張的吸附力不足，不利于穩定生產。中國專利公開了一種“造紙用卷紙缸裝置”，其申請號為“cn202021646816.9”，其包括缸體和機架，其特征在于：缸體兩端分別與中心分別通過軸承連接有轉軸，轉軸的兩端分別通過軸承連接在機架上，轉軸的左端穿過機架固定安裝有左軸齒輪；有益效果在于：通過設置齒輪傳動使轉軸帶動冷卻機構與缸體相反方向轉動，使噴水桿噴出的冷卻水與缸體接觸更加均勻徹底，提高冷卻效果；設置吸水桿與噴水桿相對設置，在噴水桿噴水冷卻同時，吸水桿直接及時排水，避免缸體內部積水，增加缸體轉動負擔；并且噴水桿和吸水桿相對設置也可以避免進水和出水之間的傳熱；設置缸體兩側同時被左缸齒輪和右缸齒輪帶動，傳動更穩固。但卷紙缸在作業過程中對紙張的吸附力不足會造成紙張產生褶皺和松弛，不利于穩定生產。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種開孔卷紙缸，缸面開孔能更牢固地吸附紙幅，確保卷紙過程穩定、不打滑，使紙幅卷取更緊密、整齊，減少褶皺和松弛現象，具有良好的吸附力，提高了卷紙質量；可以在較高的車速下依然保持良好的工作狀態，適應現代高效生產的要求；降低卷紙過程中紙幅斷裂、跑偏等情況導致的浪費，減少了紙幅浪費；保證紙卷成型良好，提高生產的可靠性和穩定性，增強了卷取可靠性。

2、本實用新型還提供具有上述一種開孔卷紙缸，包括：缸體，所述缸體的側內壁固定連接有第一封頭和第二封頭，所述第一封頭與第二封頭對稱分布在缸體的左右兩端；第一軸套，所述第一軸套與第一封頭套接，所述第一軸套與第一封頭固定連接，所述第一軸套套接有傳動側軸頭；第二軸套，所述第二軸套與第二封頭套接，所述第二軸套與第二封頭固定連接，所述第二軸套套接有操作側軸頭。

3、根據本實用新型所述的一種開孔卷紙缸，所述缸體的側表面設置有圓孔，方便紙幅的吸附，提高生產的穩定性。所述圓孔均勻分布在缸體的側表面，有利于紙幅的穩定吸附。

4、根據本實用新型所述的一種開孔卷紙缸，所述第一封頭的前端通過螺栓固定連接有第一封板，提高結構的穩定性。所述第一封板與缸體套接，使結構緊湊。

5、根據本實用新型所述的一種開孔卷紙缸，所述第二封頭的前端通過螺栓固定連接有第二封板，提高結構的穩定性。所述第二封板與缸體套接，使結構緊湊。

6、根據本實用新型所述的一種開孔卷紙缸，所述第一軸套與第一封板套接，使結構緊湊。所述第二軸套與第二封板套接，使結構緊湊。

7、根據本實用新型所述的一種開孔卷紙缸，所述第一軸套的側端固定連接有第一筋板和第二筋板，提高軸套的穩定性。所述第一筋板和第二筋板與第一封頭的后端固定連接，使結構牢固。所述第一筋板和第二筋板位于缸體的內部，有利于軸套的穩定安裝。

8、根據本實用新型所述的一種開孔卷紙缸，所述第二軸套的側端固定連接有第三筋板和第四筋板，提高軸套的穩定性。所述第三筋板和第四筋板與第二封頭的后端固定連接，使結構牢固。所述第三筋板和第四筋板位于缸體的內部，有利于軸套的穩定安裝。

9、有益效果

10、1、與現有技術相比，該一種開孔卷紙缸，缸面開孔能更牢固地吸附紙幅，確保卷紙過程穩定、不打滑，使紙幅卷取更緊密、整齊，減少褶皺和松弛現象，具有良好的吸附力，提高了卷紙質量；

11、2、與現有技術相比，該一種開孔卷紙缸，可以在較高的車速下依然保持良好的工作狀態，適應現代高效生產的要求；

12、3、與現有技術相比，該一種開孔卷紙缸，降低卷紙過程中紙幅斷裂、跑偏等情況導致的浪費，減少了紙幅浪費；

13、4、與現有技術相比，該一種開孔卷紙缸，保證紙卷成型良好，提高生產的可靠性和穩定性，增強了卷取可靠性。

技術特征：

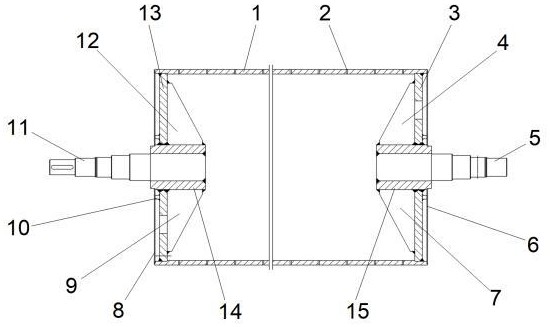

1.一種開孔卷紙缸，其特征在于，包括：缸體(1)，所述缸體(1)的側內壁固定連接有第一封頭(13)和第二封頭(3)，所述第一封頭(13)與第二封頭(3)對稱分布在缸體(1)的左右兩端；

2.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述缸體(1)的側表面設置有圓孔(2)，所述圓孔(2)均勻分布在缸體(1)的側表面。

3.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述第一封頭(13)的前端通過螺栓(10)固定連接有第一封板(8)，所述第一封板(8)與缸體(1)套接。

4.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述第二封頭(3)的前端通過螺栓(10)固定連接有第二封板(6)，所述第二封板(6)與缸體(1)套接。

5.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述第一軸套(14)與第一封板(8)套接，所述第二軸套(15)與第二封板(6)套接。

6.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述第一軸套(14)的側端固定連接有第一筋板(12)和第二筋板(9)，所述第一筋板(12)和第二筋板(9)與第一封頭(13)的后端固定連接，所述第一筋板(12)和第二筋板(9)位于缸體(1)的內部。

7.根據權利要求1所述的一種開孔卷紙缸，其特征在于，所述第二軸套(15)的側端固定連接有第三筋板(4)和第四筋板(7)，所述第三筋板(4)和第四筋板(7)與第二封頭(3)的后端固定連接，所述第三筋板(4)和第四筋板(7)位于缸體(1)的內部。

技術總結
本技術公開了一種開孔卷紙缸，其包括：缸體，缸體的側內壁固定連接有第一封頭和第二封頭，第一封頭與第二封頭對稱分布在缸體的左右兩端；第一軸套，第一軸套與第一封頭套接，第一軸套與第一封頭固定連接，第一軸套套接有傳動側軸頭；第二軸套，第二軸套與第二封頭套接，第二軸套與第二封頭固定連接，第二軸套套接有操作側軸頭。確保卷紙過程穩定、不打滑，使紙幅卷取更緊密、整齊，減少褶皺和松弛現象，具有良好的吸附力，提高了卷紙質量；可在較高的車速下依然保持良好的工作狀態，適應現代高效生產要求；降低卷紙過程中紙幅斷裂、跑偏等情況導致的浪費，減少了紙幅浪費；保證紙卷成型良好，提高生產的可靠性和穩定性，增強了卷取可靠性。

技術研發人員：徐笠,吳匡藍,高永法,林雙平
受保護的技術使用者：江蘇維美輕工機械有限公司
技術研發日：20240620
技術公布日：2025/4/28
