本申請涉及勒口機的領域，尤其是涉及一種書冊勒口成型裝置。

背景技術：

1、在對書籍封面勒口時，通常會使用到書冊勒口裝置，主要使用在印刷廠、出版社以及裝訂廠，在這些場所中，書冊勒口成型裝置能夠大大提高勒口制作效率，同時保證勒口質量，能夠滿足出版社對勒口制作的需求，提高書籍的整體質量和美觀度。

2、如專利號201820885876.2用于勒口機的封面前口折疊裝置，包括機架以及設置在機架上的送書組件，還包括沿機架長度方向設置且用于限定封面位置的封面限位件、位于送書組件兩側并推動封面向送書組件傾斜的推動組件以及設置在機架上方且用于折疊封面的折疊組件，在實際使用時依然存在以下不足：

3、上述專利用于勒口機的封面前口折疊裝置，在進行實際使用時，當紙張具有一定柔軟或堅韌時，僅靠氣缸提供推動力給折疊板進行折疊，在一定程度上會導致無法形成勒口，同時，當書本的長度長于折疊板的長度時，在進行折疊時，會導致書的兩側無法形成勒口，此時只能通過更換折疊板對頁面進行折疊，間接地導致生產效率的降低。

技術實現思路

1、為了改善勒口機的折疊問題，本申請提供一種書冊勒口成型裝置。

2、本申請提供的一種書冊勒口成型裝置采用如下的技術方案：

3、一種書冊勒口成型裝置，包括機臺，所述機臺的中部表面開設有固定槽，所述機臺的兩側固定連接有分區架，所述機臺的內側與分區架的內側設置有分離槽，所述分區架的一側設置有折疊槽，輔助彎曲機構，包括對稱固定開設在機臺表面兩側的長條槽，所述長條槽的下端路徑陣列開設有圓形槽，折疊機構，包括固定連接在機臺上表面兩側的固定架，所述固定架的頂部固定安裝有電動推桿，所述電動推桿的輸出端底部固定連接有固定塊。

4、通過采用上述技術方案，通過設置的固定槽與分離槽配合，能夠初步將需要勒口的頁面進行分離。

5、優選的，所述長條槽的內部滑動連接有長條塊，所述長條塊的底部固定連接有彈簧，所述長條塊的底部固定連接有限位柱，所述限位柱滑動連接在圓形槽的內部。

6、通過采用上述技術方案，通過設置的限位柱，能夠使長條塊受到壓力向下滑動時，不會側翻。

7、優選的，所述長條塊的一側設置有傾斜面，所述長條塊靠近傾斜面的一側設置有弧形面。

8、通過采用上述技術方案，通過設置的傾斜面，能夠將需要勒口的頁面向折疊槽的方向靠近，通過設置的弧形面，能夠對需要勒口的頁面進行輔助彎曲。

9、優選的，所述固定塊的一側固定安裝有電機，所述電機的輸出端固定連接有錐齒輪一，所述機臺內部一側開設有傾斜面，所述電機的輸出端活動貫穿在機臺的內部與固定腔一中。

10、通過采用上述技術方案，通過設置的錐齒輪一，能夠將動力傳遞給從動件。

11、優選的，所述錐齒輪一的一側嚙合有從動件，所述固定塊開設的固定腔一兩側開設有固定腔二，所述從動件轉動連接在固定腔一與固定腔二內部。

12、通過采用上述技術方案，通過設置的固定腔二，能夠給予從動件所需要的旋轉空間。

13、優選的，所述從動件遠離錐齒輪一的一側嚙合有錐齒輪二，所述固定塊的兩側對稱開設有活動腔，所述活動腔的內部轉動連接有雙向絲桿，所述雙向絲桿的一側固定連接在錐齒輪二的一側。

14、通過采用上述技術方案，通過設置的錐齒輪二，能夠接收從動件的動力給雙向絲桿。

15、優選的，所述雙向絲桿的外壁滾動連接有滾珠，所述活動腔內部的一側滑動連接有滑塊一，所述活動腔內部的另一側滑動連接有滑塊二，所述滾珠分別卡設在滑塊一與滑塊二內部。

16、通過采用上述技術方案，通過設置的滑塊一與滑塊二，能夠將紙張壓實，防止折疊時，勒口不平整。

17、優選的，所述滑塊一與滑塊二的一側均固定連接有延伸塊一，所述滑塊一靠近滑塊二的一側開設有方形孔，所述滑塊二靠近滑塊一的一側固定連接有延伸塊二，所述延伸塊二滑動連接在方形孔內部，所述滑塊一與滑塊二的底部均固定連接有插接塊。

18、通過采用上述技術方案，通過設置的延伸塊一，能夠輔助滑塊一與滑塊二在壓實前，通過長條塊減小頁面的彎曲程度，使頁面盡量平整。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.利用輔助彎曲機構與折疊機構的配合，能夠適應不同柔軟度和堅韌度的紙張，以及不同長度的書本，能夠直接對長度較長的頁面進行勒口，從而顯著提高生產效率，能夠形成完美的勒口，提高產品的外觀質量，防止出現勒口不平整或勒口傾斜的現象，間接地提高設備的靈活性和通用性。

技術特征：

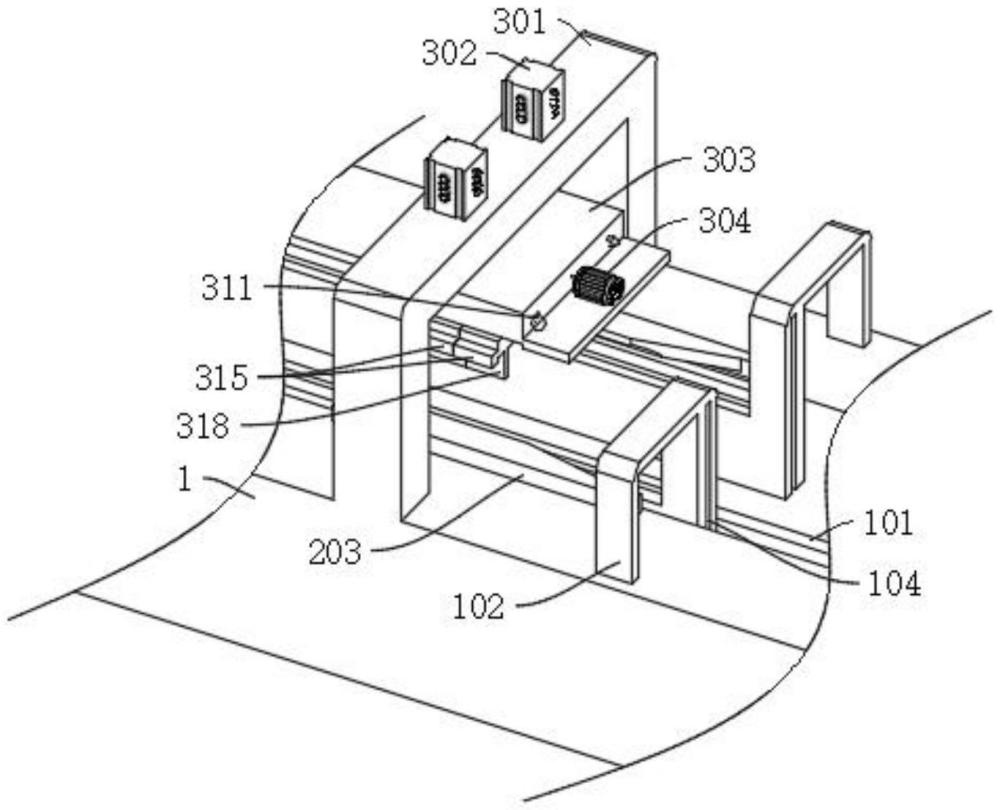

1.一種書冊勒口成型裝置，包括機臺(1)，所述機臺(1)的中部表面開設有固定槽(101)，所述機臺(1)的兩側固定連接有分區架(102)，所述機臺(1)的內側與分區架(102)的內側設置有分離槽(103)，所述分區架(102)的一側設置有折疊槽(104)，其特征在于：

2.根據權利要求1所述的一種書冊勒口成型裝置，其特征在于：所述長條槽(201)的內部滑動連接有長條塊(203)，所述長條塊(203)的底部固定連接有彈簧(204)，所述長條塊(203)的底部固定連接有限位柱(205)，所述限位柱(205)滑動連接在圓形槽(202)的內部。

3.根據權利要求2所述的一種書冊勒口成型裝置，其特征在于：所述長條塊(203)的一側設置有傾斜面(206)，所述長條塊(203)靠近傾斜面(206)的一側設置有弧形面(207)。

4.根據權利要求1所述的一種書冊勒口成型裝置，其特征在于：所述固定塊(303)的一側固定安裝有電機(304)，所述電機(304)的輸出端固定連接有錐齒輪一(305)，所述機臺(1)內部一側開設有傾斜面(206)，所述電機(304)的輸出端活動貫穿在機臺(1)的內部與固定腔一(306)中。

5.根據權利要求4所述的一種書冊勒口成型裝置，其特征在于：所述錐齒輪一(305)的一側嚙合有從動件(307)，所述固定塊(303)開設的固定腔一(306)兩側開設有固定腔二(308)，所述從動件(307)轉動連接在固定腔一(306)與固定腔二(308)內部。

6.根據權利要求5所述的一種書冊勒口成型裝置，其特征在于：所述從動件(307)遠離錐齒輪一(305)的一側嚙合有錐齒輪二(309)，所述固定塊(303)的兩側對稱開設有活動腔(310)，所述活動腔(310)的內部轉動連接有雙向絲桿(311)，所述雙向絲桿(311)的一側固定連接在錐齒輪二(309)的一側。

7.根據權利要求6所述的一種書冊勒口成型裝置，其特征在于：所述雙向絲桿(311)的外壁滾動連接有滾珠(312)，所述活動腔(310)內部的一側滑動連接有滑塊一(313)，所述活動腔(310)內部的另一側滑動連接有滑塊二(314)，所述滾珠(312)分別卡設在滑塊一(313)與滑塊二(314)內部。

8.根據權利要求7所述的一種書冊勒口成型裝置，其特征在于：所述滑塊一(313)與滑塊二(314)的一側均固定連接有延伸塊一(315)，所述滑塊一(313)靠近滑塊二(314)的一側開設有方形孔(316)，所述滑塊二(314)靠近滑塊一(313)的一側固定連接有延伸塊二(317)，所述延伸塊二(317)滑動連接在方形孔(316)內部，所述滑塊一(313)與滑塊二(314)的底部均固定連接有插接塊(318)。

技術總結
本申請公開了一種書冊勒口成型裝置，涉及勒口機領域，其包括機臺，所述機臺的中部表面開設有固定槽，所述機臺的兩側固定連接有分區架，所述機臺的內側與分區架的內側設置有分離槽，所述分區架的一側設置有折疊槽，本申請利用輔助彎曲機構與折疊機構的配合，能夠適應不同柔軟度和堅韌度的紙張，以及不同長度的書本，能夠直接對長度較長的頁面進行勒口，從而顯著提高生產效率，能夠形成完美的勒口，提高產品的外觀質量，防止出現勒口不平整或勒口傾斜的現象，間接的提高設備的靈活性和通用性。

技術研發人員：柏甫林,應磊,陳如江
受保護的技術使用者：上海普順印刷包裝有限公司
技術研發日：20240617
技術公布日：2025/4/28
