本技術涉及包裝盒的，特別是一種易收納的彩盒折疊結構。

背景技術：

1、在現有技術領域，折疊彩盒作為一種高效且靈活的包裝解決方案，已廣泛應用于各類商品的包裝中，尤其體現在中國專利公告號cn205837398u中所揭示的折疊盒，其包含一個底板，配以位于底板兩側的兩組側板——即豎向的第一側板和橫向的第二側板。側板之間通過巧妙的折疊板連接，實現了結構上的靈活性與穩定性。具體而言，當?shù)谝粋?cè)板向外折疊，而第二側板向內折疊時，折疊板與第一側板保持平行，同時第二側板也與底板和第一側板平行，從而形成一個平面化的結構。反之，當?shù)谝粋?cè)板向內折疊，第二側板則向外折疊，折疊板與第一側板平行并固定，第二側板則垂直于底板和第一側板，共同構成一個具有開口的立體盒體。

2、這種獨特的折疊機制允許彩盒在平面和立體狀態之間迅速轉換，極大地降低了包裝和運輸過程中的體積占用，有效節約了物流成本。然而，當折疊盒拼接成完整的六面體結構后，其粘連部位僅限于折疊板與其中一側板的接觸點，在承受外力作用時，可能因粘連面積較小而導致結構脫開的風險，進而影響彩盒的整體穩定性和使用壽命，限制了其在高要求包裝場景下的應用潛力。

3、有鑒于此，本發明人專門設計了一種易收納的彩盒折疊結構，本案由此產生。

技術實現思路

1、為了解決上述問題，本實用新型的技術方案如下：

2、一種易收納的彩盒折疊結構，包括：

3、底板，呈矩形板狀，作為折疊基準面；

4、兩第一側板，一體對稱設于底板其中兩相對側且相對于折疊基準面向外翻折；

5、兩第二側板，一體對稱設于底板另外兩相對側且相對于折疊基準面向內翻折；

6、折疊板，呈等腰直角三角形狀，所述折疊板的其中一直角邊一體接合于第二側板與相鄰第一側板接近的側邊，其另一直角邊與第二側板遠離折疊基準面的側邊共線，所述折疊板的斜邊與相鄰第一側板的內側接合；

7、結構加強板，覆設于第二側板遠離折疊基準面的外側壁，其接近相鄰第一側板的兩側對稱設有連接邊板；

8、其中，所述第一側板接近折疊基準面的內側壁與折疊板之間形成第一連接結構，所述第一側板遠離折疊基準面的外側壁與連接邊板之間形成第二連接結構。

9、優選的，所述第一連接結構與第二連接結構為尼龍粘扣。

10、優選的，所述第一連接結構與第二連接結構為膠粘層。

11、優選的，所述第一連接結構與第二連接結構為磁吸結構。

12、優選的，所述第一側板為復合結構且至少包括底層、第一粘合層以及外層，所述外層位于第一側板兩側的邊緣位置向內減材以形成可與連接邊板相嵌合的對位連接槽。

13、優選的，所述第二連接結構設于對位連接槽內。

14、優選的，所述結構加強板與第二側板之間通過第二粘合層連接固定。

15、優選的，所述結構加強板與連接邊板相對的兩側邊緣與第二側板的上下邊緣對齊。

16、優選的，兩所述第一側板沿相互遠離的方向分別一體連接第一蓋板及第二蓋板，所述第一蓋板及第二蓋板用于封閉折疊結構折疊后第一側板與第二側板之間圍合形成的盒口。

17、優選的，所述結構加強板遠離折疊基準面的一側邊緣向外一體凸設一定位板，所述第一蓋板及第二蓋板上分別貫穿設置一與定位板位置相對的限位槽，所述定位板的延伸高度大于第一蓋板厚度且小于第一蓋板與第二蓋板的厚度之和。

18、本實用新型的有益效果如下：

19、本實用新型通過第一連接結構和第二連接結構的雙重固定，既確保了第一側板與折疊板之間的穩固連接，又強化了第一側板與結構加強板之間的結合，通過上述兩種連接結構的協同作用，實現彩盒內外雙側的全方位固定，大幅提升彩盒在折疊狀態下整體結構的堅固性和耐用性，有效解決了傳統折疊彩盒在使用過程中可能遇到的結構不穩定問題。

技術特征：

1.一種易收納的彩盒折疊結構，其特征在于，包括：

2.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，所述第一連接結構與第二連接結構為尼龍粘扣。

3.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，所述第一連接結構與第二連接結構為膠粘層(25)。

4.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，所述第一連接結構與第二連接結構為磁吸結構。

5.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，所述第一側板(20)為復合結構且至少包括底層(21)、第一粘合層(22)以及外層(23)，所述外層(23)位于第一側板(20)兩側的邊緣位置向內減材以形成可與連接邊板(61)相嵌合的對位連接槽(24)。

6.根據權利要求5所述的一種易收納的彩盒折疊結構，其特征在于，所述第二連接結構設于對位連接槽(24)內。

7.根據權利要求5所述的一種易收納的彩盒折疊結構，其特征在于，所述結構加強板(60)與第二側板(30)之間通過第二粘合層(31)連接固定。

8.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，所述結構加強板(60)與連接邊板(61)相對的兩側邊緣與第二側板(30)的上下邊緣對齊。

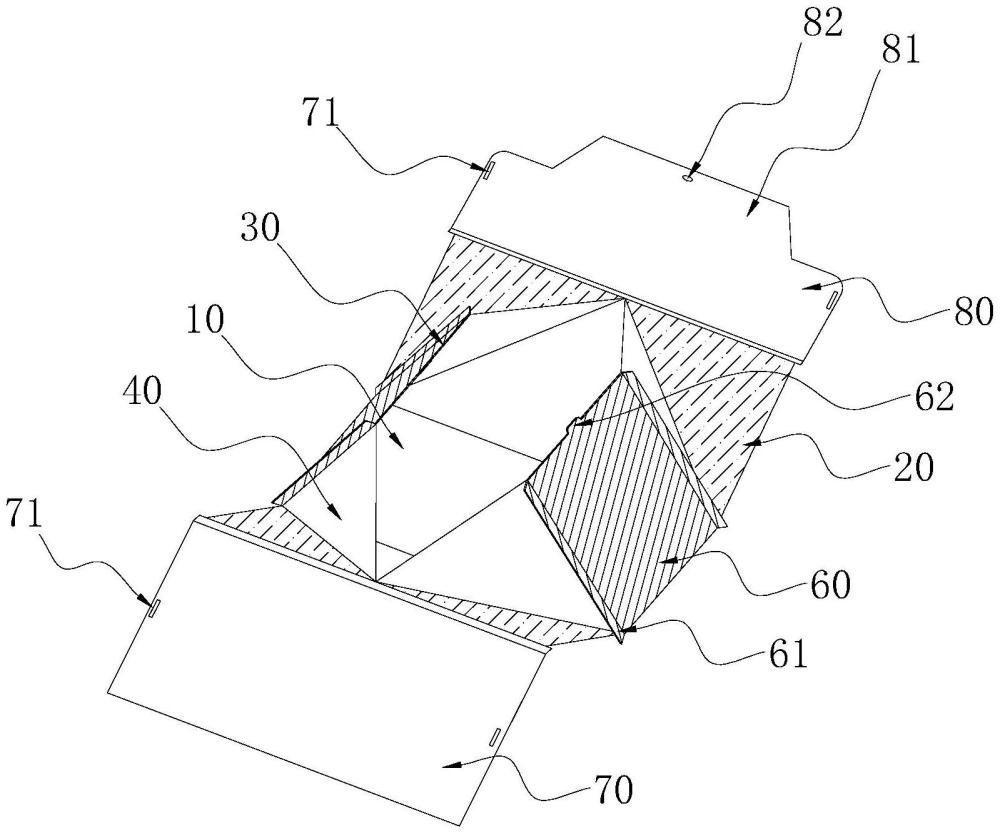

9.根據權利要求1所述的一種易收納的彩盒折疊結構，其特征在于，兩所述第一側板(20)沿相互遠離的方向分別一體連接第一蓋板(70)及第二蓋板(80)，所述第一蓋板(70)及第二蓋板(80)用于封閉折疊結構折疊后第一側板(20)與第二側板(30)之間圍合形成的盒口(50)。

10.根據權利要求9所述的一種易收納的彩盒折疊結構，其特征在于，所述結構加強板(60)遠離折疊基準面的一側邊緣向外一體凸設一定位板(62)，所述第一蓋板(70)及第二蓋板(80)上分別貫穿設置一與定位板(62)位置相對的限位槽(71)，所述定位板(62)的延伸高度大于第一蓋板(70)厚度且小于第一蓋板(70)與第二蓋板(80)的厚度之和。

技術總結
本技術提供一種易收納的彩盒折疊結構，包括：底板，呈矩形板狀，作為折疊基準面；兩第一側板，一體對稱設于底板兩相對側；兩第二側板，一體對稱設于底板另外兩相對側；折疊板，呈等腰直角三角形狀，折疊板的直角邊接合于第二側板側邊，其另一直角邊與第二側板側邊共線，折疊板的斜邊與相鄰第一側板的內側接合；結構加強板，覆設于第二側板外側壁，其兩側對稱設有連接邊板；其中，第一側板的內側壁與折疊板之間形成第一連接結構，第一側板與連接邊板之間形成第二連接結構，本技術能夠?qū)崿F(xiàn)彩盒內外雙側的全方位固定，大幅提升彩盒在折疊狀態下整體結構的堅固性和耐用性，有效解決了傳統折疊彩盒在使用過程中可能遇到的結構不穩定問題。

技術研發人員：李國榮,王小茹
受保護的技術使用者：廈門市福宏工貿有限公司
技術研發日：20240625
技術公布日：2025/4/28
