本技術涉及垃圾收集設備領域，特別涉及一種餐廚垃圾收集裝置。

背景技術：

1、廚余垃圾是指居民日常生活及食品加工、飲食服務、單位供餐等活動中產生的垃圾，包括丟棄不用的菜葉、剩菜、剩飯、果皮、蛋殼、茶渣、骨頭等，其主要來源為家庭廚房、餐廳、飯店、食堂、市場及其他與食品加工有關的行業。

2、餐廚垃圾收集裝置通常是指用于收集廚房和餐飲場所產生的有機垃圾的裝置。裝置有效地收集、存儲和處理食物殘渣、果皮、蔬菜殘余等有機廢物。在對垃圾進行收集處理時，干垃圾和濕垃圾混合在一起，可能會產生更多的異味、細菌和有害氣體，增加環境污染的風險，從而導致降低垃圾處理的效率，處理混合垃圾需要更多的人力和物力，增加了垃圾處理的成本和時間。另外當需要對收集裝置放置在地面上后，當內部的積攢了一定的重量后無法將收集裝置進行抬起以及更換位置，導致清理和清空垃圾容器將會更加困難。導致可能需要額外的人力和工具，增加了操作的復雜性和成本。

技術實現思路

1、本實用新型的主要目的在于提供一種餐廚垃圾收集裝置，可以有效解決導致降低垃圾處理的效率，處理混合垃圾需要更多的人力和物力，增加了垃圾處理的成本和時間的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種餐廚垃圾收集裝置，包括箱體，所述箱體的內部頂部固定連接有放置槽，所述箱體的內部設置有分離機構；

3、所述分離機構包括：輸送管、保護箱、電機和第一導流板，所述輸送管的頂部貫穿連接在放置槽的內部左側，所述輸送管的底部另一端內部相通連接有轉接管，所述轉接管的右端固定連接有過濾筒，所述保護箱的右側壁固定連接在箱體的內部右側壁，所述電機固定連接在保護箱的內部，所述電機的輸出端固定連接有轉動桿，所述轉動桿的另一端固定連接有螺旋桿，所述螺旋桿的外側設置在過濾筒的內部，所述螺旋桿的左端轉動連接在輸送管的內部，所述過濾筒的右端底部貫穿連接有排料管，所述排料管的底部貫穿連接有收集箱，所述收集箱的底部固定連接在箱體的內部底壁，所述第一導流板的頂部設置在過濾筒底部，所述第一導流板的左側固定連接有斜板，所述斜板的底部貫穿連接有污水箱，所述污水箱的底部設置在箱體的內部底壁，所述第一導流板的底部固定連接在收集箱和污水箱的頂壁。

4、進一步的，所述放置槽的內部右側固定連接有第二導流板，所述箱體的頂部固定連接有噴淋管，所述箱體的右側固定連接有控制面板。

5、進一步的，所述箱體的前側壁轉動連接有門扇，所述門扇的前側壁左側固定連接有把手。

6、進一步的，所述箱體的底部均固定連接有底座，多個所述底座的內部前后兩側壁均固定連接有支撐板，多個所述支撐板的內部開設有導軌槽。

7、進一步的，多個所述底座的內部頂壁均固定連接有電動推桿，多個所述電動推桿的伸縮端固定連接有伸縮桿，多個所述伸縮桿的底端外側均固定連接有連接塊，多個所述連接塊的左右兩側均固定連接有滑塊。

8、進一步的，多個所述滑塊的另一側均滑動連接在導軌槽的內部，所述伸縮桿的底端固定連接有接合塊，所述接合塊的底部固定連接有滑輪。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1、本實用新型通過設置的分離機構，能夠解決導致降低垃圾處理的效率，處理混合垃圾需要更多的人力和物力，增加了垃圾處理的成本和時間的問題，通過電機輸出端上的轉動桿，來帶動螺旋桿在過濾筒的內部中進行旋轉，來對從輸送管流入到過濾筒中的雜質進行分離，分離出來的污水會通過過濾筒的孔槽流入到底部的第一導流板以及斜板上，傳遞到污水管中，當垃圾在脫水后會通過螺旋桿來帶動垃圾進入到排料管中流入到收集箱的內部，從而有效的減少處理成本、提高資源回收效率以及減少環境污染風險以及影響后續處理效率等問題。

11、2、通過設置的電動推桿、伸縮桿、連接塊、滑塊和滑輪，能夠解決導致清理和清空垃圾容器將會更加困難。導致可能需要額外的人力和工具，增加了操作的復雜性和成本的問題，通過電動推桿伸縮端上的伸縮桿來帶動接合塊進行上下的滑動，并通過接合塊來帶動滑輪在底座的內部進行升降，當進行升降時，在升降時，連接塊左右兩側上的滑塊在支撐板前后內部開設的導軌槽中進行滑動，來對滑動的伸縮桿進行外側的保護以及支撐，從而有效的來提高對收集裝置進行方便的推動，來方便進行更換位置以及清理內部的垃圾。

12、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

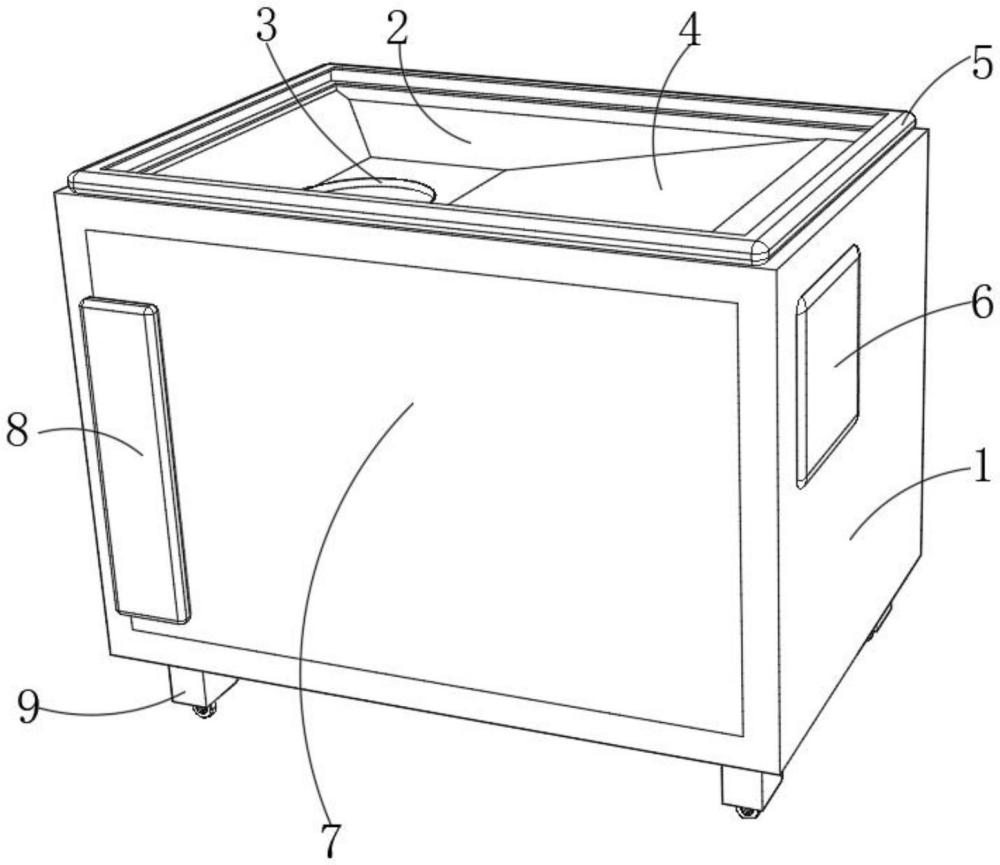

1.一種餐廚垃圾收集裝置，包括箱體（1），其特征在于：所述箱體（1）的內部頂部固定連接有放置槽（2），所述箱體（1）的內部設置有分離機構（3）；

2.根據權利要求1所述的一種餐廚垃圾收集裝置，其特征在于：所述放置槽（2）的內部右側固定連接有第二導流板（4），所述箱體（1）的頂部固定連接有噴淋管（5），所述箱體（1）的右側固定連接有控制面板（6）。

3.根據權利要求1所述的一種餐廚垃圾收集裝置，其特征在于：所述箱體（1）的前側壁轉動連接有門扇（7），所述門扇（7）的前側壁左側固定連接有把手（8）。

4.根據權利要求1所述的一種餐廚垃圾收集裝置，其特征在于：所述箱體（1）的底部均固定連接有底座（9），多個所述底座（9）的內部前后兩側壁均固定連接有支撐板（10），多個所述支撐板（10）的內部開設有導軌槽（11）。

5.根據權利要求4所述的一種餐廚垃圾收集裝置，其特征在于：多個所述底座（9）的內部頂壁均固定連接有電動推桿（12），多個所述電動推桿（12）的伸縮端固定連接有伸縮桿（13），多個所述伸縮桿（13）的底端外側均固定連接有連接塊（14），多個所述連接塊（14）的左右兩側均固定連接有滑塊（15）。

6.根據權利要求5所述的一種餐廚垃圾收集裝置，其特征在于：多個所述滑塊（15）的另一側均滑動連接在導軌槽（11）的內部，所述伸縮桿（13）的底端固定連接有接合塊（16），所述接合塊（16）的底部固定連接有滑輪（17）。

技術總結
本技術涉及垃圾收集設備領域，公開了一種餐廚垃圾收集裝置，包括箱體，所述箱體的內部頂部固定連接有放置槽，所述箱體的內部設置有分離機構；所述分離機構包括：輸送管、保護箱、電機和第一導流板，所述輸送管的頂部貫穿連接在放置槽的內部左側，所述輸送管的底部另一端內部相通連接有轉接管。本技術通過設置的分離機構，能夠解決導致降低垃圾處理的效率，處理混合垃圾需要更多的人力和物力，增加了垃圾處理的成本和時間的問題，通過電機輸出端上的轉動桿，來帶動螺旋桿在過濾筒的內部中進行旋轉，從而有效的減少處理成本、提高資源回收效率以及減少環境污染風險以及影響后續處理效率等問題。

技術研發人員：徐穌,吳松光,徐勤民,宋佳坤
受保護的技術使用者：江蘇夏航環保科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
