本技術屬于pe保護膜加工，具體為一種用于pe保護膜裁切的平展裝置。

背景技術：

1、pe保護膜是結構最簡單的高分子有機化合物，是乙烯經聚合制得的一種熱塑性樹脂，且是當今世界應用最為廣泛的高分子材料，主要用途是在對于一些物品的打包纏繞，以便于后續的物品運輸工作。

2、由于保護膜體積輕薄，完全展開時面積較大，在pe保護膜收卷裁切時保護膜容易飄動，從而導致保護膜的邊緣出現褶皺或粘連，最終造成保護膜收卷時不夠整齊，進而影響到保護膜的品質。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種用于pe保護膜裁切的平展裝置，解決了pe保護膜在收卷裁切時容易飄動，從而導致保護膜的邊緣出現褶皺或粘連，最終造成保護膜收卷時不夠整齊的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于pe保護膜裁切的平展裝置，包括工作臺，所述工作臺下方連接有支撐腿，所述工作臺上方一側開設有第一滑槽，所述工作臺上開設有第二滑槽，所述工作臺一側連接有第一安裝板，所述工作臺上方連接有支撐板，所述工作臺通過支撐板轉動連接有支撐筒，所述工作臺下方連接有光滑桿，所述工作臺上連接有支撐架，所述工作臺上連接有固定板，所述第一滑槽一端通過螺栓連接有移動板；

3、所述第一安裝板上安裝有第一電機，所述第一電機輸出軸連接有第一螺紋桿，所述第一螺紋桿上螺紋連接有移動塊，所述移動塊上方連接有切割刃，所述移動板下方連接有連接塊，所述固定板一側連接有第二安裝板，所述第二安裝板上安裝有第二電機，所述第二電機輸出軸連接有轉桿，所述移動板下方連接有滑塊，所述移動板上轉動連接有連接桿，所述連接桿上滑動連接有滑動套。

4、作為本實用新型的進一步方案：所述光滑桿設置在第一螺紋桿下方，所述第一螺紋桿轉動連接在第二滑槽內，所述連接塊與光滑桿滑動連接。

5、作為本實用新型的進一步方案：所述滑動套一側連接有第一彈簧，所述第一彈簧一端連接在連接桿上，所述滑動套上與轉桿一端均開設有第一螺紋孔，所述第一螺紋孔內螺紋連接有緊固螺栓，所述滑動套上開設有卡槽。

6、作為本實用新型的進一步方案：所述滑塊兩側與第一滑槽兩側均開設有第二螺紋孔，所述滑塊在第一滑槽內滑動，所述支撐筒共兩個分別設置在支撐架兩側。

7、作為本實用新型的進一步方案：所述轉桿一端內部連接有第二彈簧，所述第二彈簧一端連接有卡塊，所述卡塊為三角形設計且與卡槽嵌合。

8、作為本實用新型的進一步方案：所述支撐架上螺紋連接有第二螺紋桿，所述第二螺紋桿一端連接有轉輪，所述第二螺紋桿另一端轉動連接有連接板，所述連接板上轉動連接有展平輥，所述連接板上方連接有滑動桿，所述滑動桿與支撐架滑動連接。

9、與現有技術相比，本實用新型的有益效果在于：

10、1、該用于pe保護膜裁切的平展裝置，通過設置支撐筒、展平輥、轉輪、第二螺紋桿、連接板、轉桿、第一螺紋桿、移動塊與切割刃，通過第二電機轉動轉桿，使得轉桿帶動收卷筒轉動收卷保護膜，而工作人員通過擰動轉輪轉動第二螺紋桿，使得第二螺紋桿能夠推動連接板下移，使展平輥能夠下壓保護膜，使得鋪設在兩個支撐筒之間的保護膜呈v字形，從而使保護膜繃緊，避免保護膜飄動導致收卷時出現褶皺，將保護膜展平保證保護膜收卷的品質，而通過第一電機轉動第一螺紋桿，使移動塊能夠沿第一螺紋桿移動，從而使切割刃裁切保護膜。

11、2、該用于pe保護膜裁切的平展裝置，通過設置第一滑槽、滑塊、滑動套、第一螺紋孔、緊固螺栓、第二彈簧、卡塊與卡槽，工作人員通過推動滑動套，使轉桿一端插入至滑動套內，隨著轉桿的插入，卡塊會被滑動套內壁推入至轉桿內部，壓縮第二彈簧，從而在轉桿完全插入至滑動套內后第二彈簧回彈推動卡塊卡入至卡槽內，完成滑動套在轉桿上的定位，使得滑動套與轉桿上的第一螺紋孔相互對齊，從而方便工作人員擰入緊固螺栓，加固滑動套與轉桿的連接，而工作人員能夠通過松動緊固螺栓與滑塊上的螺栓組件，并同時推動移動板使滑塊在第一滑槽內滑動，使移動板遠離轉桿，從而方便工作人員拆卸轉桿上的收卷筒，提高保護膜的收卷效率。

技術特征：

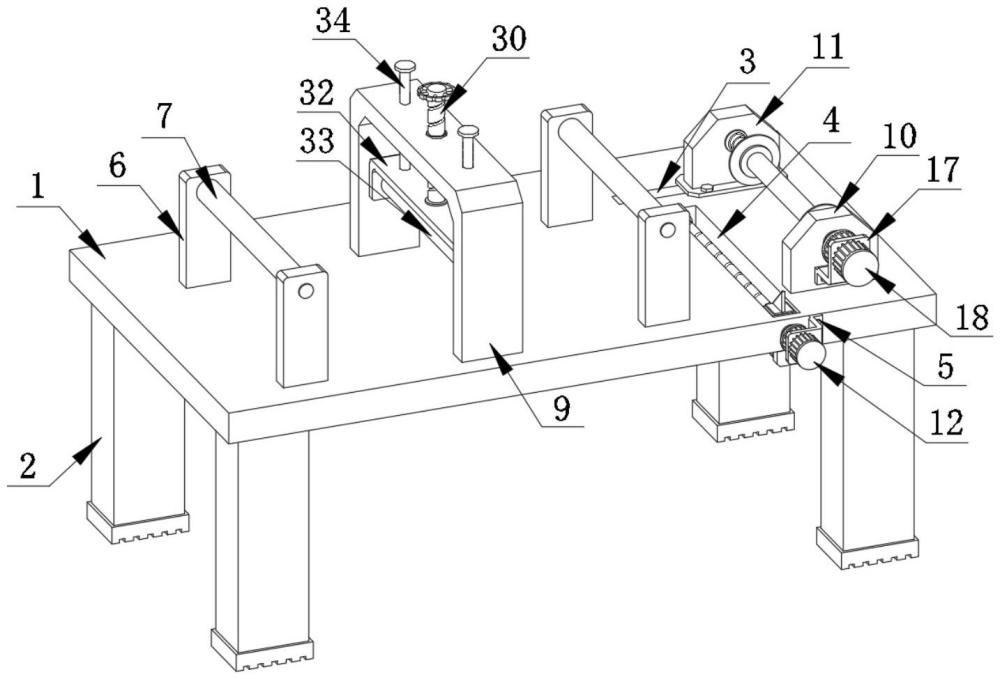

1.一種用于pe保護膜裁切的平展裝置，包括工作臺(1)，其特征在于：所述工作臺(1)下方連接有支撐腿(2)，所述工作臺(1)上方一側開設有第一滑槽(3)，所述工作臺(1)上開設有第二滑槽(4)，所述工作臺(1)一側連接有第一安裝板(5)，所述工作臺(1)上方連接有支撐板(6)，所述工作臺(1)通過支撐板(6)轉動連接有支撐筒(7)，所述工作臺(1)下方連接有光滑桿(8)，所述工作臺(1)上連接有支撐架(9)，所述工作臺(1)上連接有固定板(10)，所述第一滑槽(3)一端通過螺栓連接有移動板(11)；

2.根據權利要求1所述的一種用于pe保護膜裁切的平展裝置，其特征在于：所述光滑桿(8)設置在第一螺紋桿(13)下方，所述第一螺紋桿(13)轉動連接在第二滑槽(4)內，所述連接塊(16)與光滑桿(8)滑動連接。

3.根據權利要求1所述的一種用于pe保護膜裁切的平展裝置，其特征在于：所述滑動套(22)一側連接有第一彈簧(23)，所述第一彈簧(23)一端連接在連接桿(21)上，所述滑動套(22)上與轉桿(19)一端均開設有第一螺紋孔(24)，所述第一螺紋孔(24)內螺紋連接有緊固螺栓(25)，所述滑動套(22)上開設有卡槽(26)。

4.根據權利要求1所述的一種用于pe保護膜裁切的平展裝置，其特征在于：所述滑塊(20)兩側與第一滑槽(3)兩側均開設有第二螺紋孔(27)，所述滑塊(20)在第一滑槽(3)內滑動，所述支撐筒(7)共兩個分別設置在支撐架(9)兩側。

5.根據權利要求3所述的一種用于pe保護膜裁切的平展裝置，其特征在于：所述轉桿(19)一端內部連接有第二彈簧(28)，所述第二彈簧(28)一端連接有卡塊(29)，所述卡塊(29)為三角形設計且與卡槽(26)嵌合。

6.根據權利要求1所述的一種用于pe保護膜裁切的平展裝置，其特征在于：所述支撐架(9)上螺紋連接有第二螺紋桿(30)，所述第二螺紋桿(30)一端連接有轉輪(31)，所述第二螺紋桿(30)另一端轉動連接有連接板(32)，所述連接板(32)上轉動連接有展平輥(33)，所述連接板(32)上方連接有滑動桿(34)，所述滑動桿(34)與支撐架(9)滑動連接。

技術總結
本技術公開了一種用于PE保護膜裁切的平展裝置，屬于PE保護膜加工技術領域，其包括工作臺，所述工作臺下方連接有支撐腿，所述工作臺上方一側開設有第一滑槽，所述工作臺上開設有第二滑槽，所述工作臺一側連接有第一安裝板，所述工作臺上方連接有支撐板，所述工作臺通過支撐板轉動連接有支撐筒。該用于PE保護膜裁切的平展裝置，通過第二電機轉動轉桿，使轉桿帶動收卷筒轉動收卷保護膜，工作人員通過轉輪轉動第二螺紋桿，使第二螺紋桿推動連接板下移，使展平輥能夠下壓保護膜，使得鋪設在兩個支撐筒之間的保護膜呈V字形，從而使保護膜繃緊，避免保護膜飄動導致收卷時出現褶皺，將保護膜展平。

技術研發人員：陳燈明
受保護的技術使用者：大冶市同豐包裝材料有限公司
技術研發日：20240627
技術公布日：2025/4/28
