本技術涉及光伏接線盒生產，尤其涉及光伏接線盒用合金材料給料系統。

背景技術：

1、光伏接線盒是用于保護太陽能光伏組件的連接裝置，介于太陽能電池組件構成的太陽能電池方陣和太陽能充電控制裝置之間的連接裝置，其主要作用是連接和保護太陽能光伏組件，將太陽能電池產生的電力與外部線路連接，傳導光伏組件所產生的電流，而在光伏接線盒生產過程中，采用的材料不同，所采用的生產工藝不同。

2、而在對合金的光伏接線盒進行生產時，通常采用沖壓成型的方式，將合金卷材沖壓成光伏接線盒，而在光伏接線盒沖壓成型過程中，需要將合金卷材輸送至沖壓設備內，因此需要采用合金采用給料系統，而通常是將合金卷材放置在放卷設備上，通過設備放卷時合金卷材進入沖壓設備內，但是在一卷合金材料使用完成后，需要放卷設置和沖壓設備停止較長的時間，用于將合金卷材放置在放卷設置上，無疑降低了合金光伏接線盒的生產速度，因此提出了光伏接線盒用合金材料給料系統。

技術實現思路

1、針對現有技術的不足，本實用新型提供了光伏接線盒用合金材料給料系統，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、光伏接線盒用合金材料給料系統，包括安裝底座，所述安裝底座頂部設置有前后移動組件，所述安裝底座頂部通過前后移動組件設置有移動板，所述移動板左右兩側均固定設置有便于對移動板進行限位和支撐的輔助組件，所述安裝底座頂部設置有便于對合金卷材進行放置的放置組件，所述安裝底座的頂部設置有便于將合金卷材輸送至光伏接線盒沖壓設備的輸送組件。

4、優選的，所述前后移動組件包括安裝板，所述安裝板的前側固定設置有伺服電機，所述伺服電機的輸出端貫穿安裝板延伸至安裝板的后側并固定設置有轉動螺桿，所述轉動螺桿表面安裝有連接軸承，所述連接軸承的內圈與轉動螺桿相連接，所述連接軸承的外圈固定設置有安裝座，所述安裝座后側固定設置有固定板，所述固定板固定安裝在安裝底座的頂部，所述轉動螺桿表面螺紋設置有調節螺套，所述移動板固定安裝在調節螺套的頂部。

5、優選的，所述輔助組件包括連接板，所述連接板表面貫穿設置有連接孔，所述連接板內部搭接設置有固定螺柱，所述固定螺柱固定安裝在移動板的表面，所述固定螺柱表面螺紋設置有固定螺母，所述固定螺母與連接板相搭接，所述連接板內部固定設置有安裝轉軸，所述安裝轉軸表面轉動設置有移動輪。

6、優選的，所述放置組件包括安裝豎板，所述安裝豎板前后兩側均固定設置有放卷軸，兩個所述放卷軸呈水平對齊設置。

7、優選的，所述輸送組件包括支撐豎板，所述支撐豎板的后側固定設置有驅動電機，所述驅動電機的輸出端固定設置有上輸送輥，所述上輸送輥表面固定設置有主動齒輪，所述主動齒輪表面嚙合設置有被動齒輪，所述被動齒輪內部固定設置有下輸送輥，所述下輸送輥轉動設置在支撐豎板的內部。

8、優選的，所述連接板的數量為兩個，且兩個連接板呈對稱式分布，所述連接板、固定螺柱和安裝轉軸均采用金屬材質制成，所述連接孔呈倒u形結構。

9、優選的，所述上輸送輥和下輸送輥的規格相同，所述上輸送輥和下輸送輥呈對稱式設置，所述上輸送輥和下輸送輥之間設置有用于合金卷材穿過的間隙。

10、與現有技術相比，本實用新型的有益效果是：該光伏接線盒用合金材料給料系統，通過伺服電機驅動轉動螺桿轉動，使得調節螺套通過移動板和安裝豎板帶動放卷軸進行移動，并通過輔助組件對移動板進行限位和支撐，從而對前后兩側的放卷軸位置進行調節，通過對兩個放卷軸的位置進行調節，在后側放卷軸上的合金卷材使用完后，可以使用前側放卷軸上的合金鋼卷，并在后側的放卷軸上放置合金鋼卷，從而避免了放置合金鋼卷耽誤時間導致光伏接線盒沖壓設備停止過長的時間，從而提高了光伏接線盒的生產速度。

技術特征：

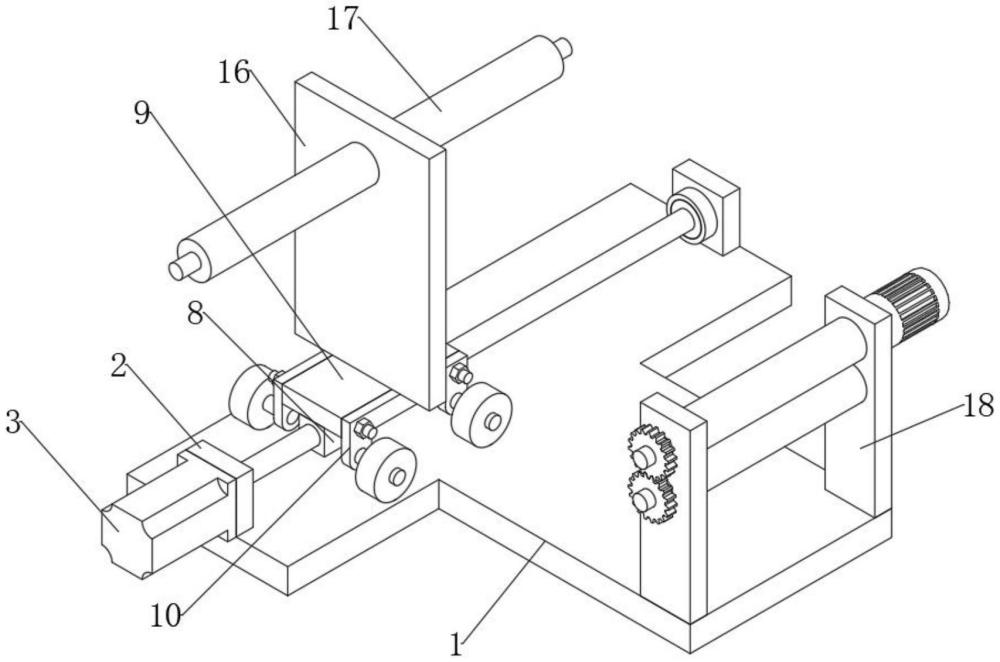

1.光伏接線盒用合金材料給料系統，包括安裝底座(1)，其特征在于，所述安裝底座(1)頂部設置有前后移動組件，所述安裝底座(1)頂部通過前后移動組件設置有移動板(9)，所述移動板(9)左右兩側均固定設置有便于對移動板(9)進行限位和支撐的輔助組件，所述安裝底座(1)頂部設置有便于對合金卷材進行放置的放置組件，所述安裝底座(1)的頂部設置有便于將合金卷材輸送至光伏接線盒沖壓設備的輸送組件。

2.根據權利要求1所述的光伏接線盒用合金材料給料系統，其特征在于，所述前后移動組件包括安裝板(2)，所述安裝板(2)的前側固定設置有伺服電機(3)，所述伺服電機(3)的輸出端貫穿安裝板(2)延伸至安裝板(2)的后側并固定設置有轉動螺桿(4)，所述轉動螺桿(4)表面安裝有連接軸承(5)，所述連接軸承(5)的內圈與轉動螺桿(4)相連接，所述連接軸承(5)的外圈固定設置有安裝座(6)，所述安裝座(6)后側固定設置有固定板(7)，所述固定板(7)固定安裝在安裝底座(1)的頂部，所述轉動螺桿(4)表面螺紋設置有調節螺套(8)，所述移動板(9)固定安裝在調節螺套(8)的頂部。

3.根據權利要求1所述的光伏接線盒用合金材料給料系統，其特征在于，所述輔助組件包括連接板(10)，所述連接板(10)表面貫穿設置有連接孔(11)，所述連接板(10)內部搭接設置有固定螺柱(12)，所述固定螺柱(12)固定安裝在移動板(9)的表面，所述固定螺柱(12)表面螺紋設置有固定螺母(13)，所述固定螺母(13)與連接板(10)相搭接，所述連接板(10)內部固定設置有安裝轉軸(14)，所述安裝轉軸(14)表面轉動設置有移動輪(15)。

4.根據權利要求1所述的光伏接線盒用合金材料給料系統，其特征在于，所述放置組件包括安裝豎板(16)，所述安裝豎板(16)前后兩側均固定設置有放卷軸(17)，兩個所述放卷軸(17)呈水平對齊設置。

5.根據權利要求1所述的光伏接線盒用合金材料給料系統，其特征在于，所述輸送組件包括支撐豎板(18)，所述支撐豎板(18)的后側固定設置有驅動電機(19)，所述驅動電機(19)的輸出端固定設置有上輸送輥(20)，所述上輸送輥(20)表面固定設置有主動齒輪(21)，所述主動齒輪(21)表面嚙合設置有被動齒輪(22)，所述被動齒輪(22)內部固定設置有下輸送輥(23)，所述下輸送輥(23)轉動設置在支撐豎板(18)的內部。

6.根據權利要求3所述的光伏接線盒用合金材料給料系統，其特征在于，所述連接板(10)的數量為兩個，且兩個連接板(10)呈對稱式分布，所述連接板(10)、固定螺柱(12)和安裝轉軸(14)均采用金屬材質制成，所述連接孔(11)呈倒u形結構。

7.根據權利要求5所述的光伏接線盒用合金材料給料系統，其特征在于，所述上輸送輥(20)和下輸送輥(23)的規格相同，所述上輸送輥(20)和下輸送輥(23)呈對稱式設置，所述上輸送輥(20)和下輸送輥(23)之間設置有用于合金卷材穿過的間隙。

技術總結
本技術公開了光伏接線盒用合金材料給料系統，包括安裝底座，所述安裝底座頂部設置有前后移動組件，所述安裝底座頂部通過前后移動組件設置有移動板，所述移動板左右兩側均固定設置有便于對移動板進行限位和支撐的輔助組件，所述安裝底座頂部設置有便于對合金卷材進行放置的放置組件。對前后兩側的放卷軸位置進行調節，通過對兩個放卷軸的位置進行調節，在后側放卷軸上的合金卷材使用完后，可以使用前側放卷軸上的合金鋼卷，并在后側的放卷軸上放置合金鋼卷，從而避免了放置合金鋼卷耽誤時間導致光伏接線盒沖壓設備停止過長的時間，從而提高了光伏接線盒的生產速度。
