本技術涉及熱室建設用輔助用具，尤其涉及一種熱室內貯存井筒體的穿裝裝置。

背景技術：

1、貯存井筒體穿裝是熱室安裝過程中的重要施工環節，貯存井筒體穿裝常規安裝流程為：首先將倒鏈懸掛在熱室殼體上方，然后將貯存井筒體與倒鏈連接，借助懸掛的倒鏈將其拉至豎直方向，人工再將貯存井筒體挪動至其安裝就位孔的位置，拉動倒鏈實施就位安裝即可。

2、但在熱室的實際建設過程中，各個熱室中的貯存井筒體數量、長度、重量均存在不同程度的差異，如部分貯存井筒體能夠長達6米，重達200kg，而熱室殼體高達8m且頂部無倒鏈懸掛位置，這就導致了貯存井筒體穿裝就位工作的困難，大幅度降低了其穿裝就位效率，間接導致了熱室安裝工期的延長。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種使用時熱室殼體的限制小，調整靈活簡單，有助于提高作業效率的貯存井筒體穿裝裝置。

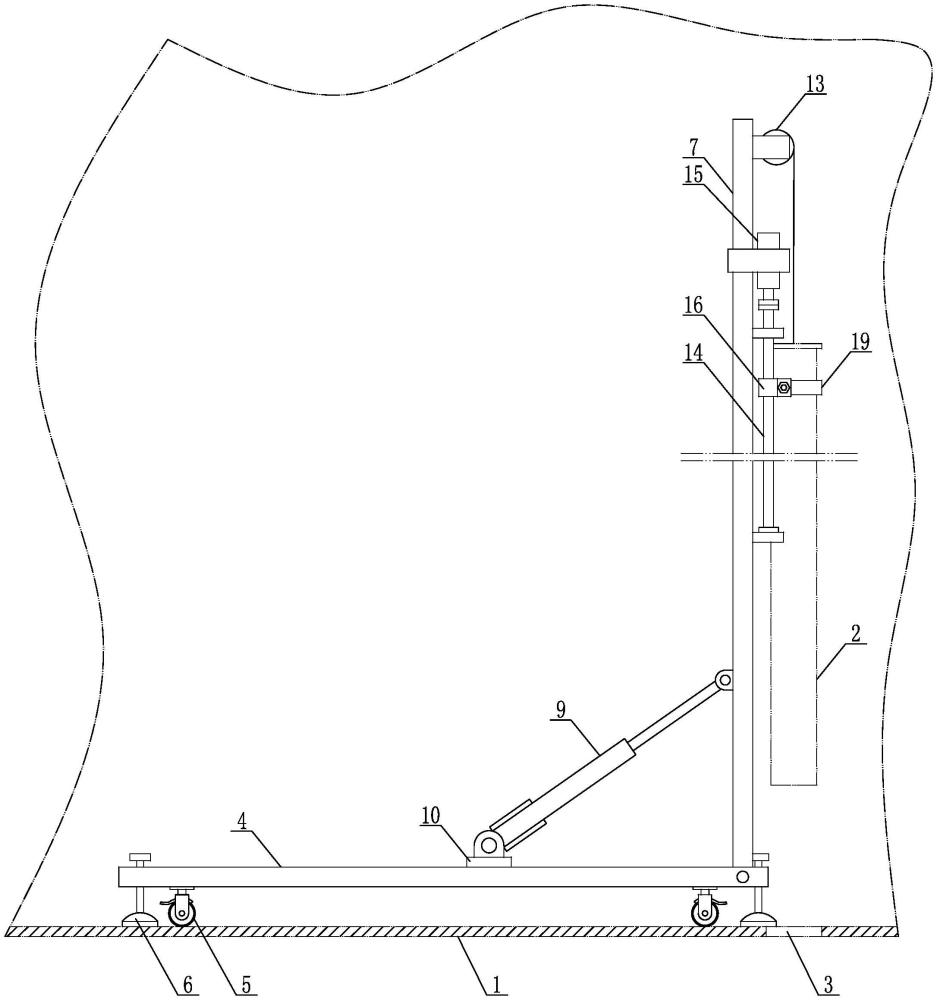

2、為解決上述技術問題，本實用新型的技術方案是：貯存井筒體穿裝裝置，包括移動底架，所述移動底架的一端轉動裝配有穿裝吊架，所述移動底架上滑動裝配有吊架推動滑架，所述移動底架與所述吊架推動滑架之間連接有滑架電動推桿，所述吊架推動滑架與所述穿裝吊架之間布置連接有吊架電動推桿，所述穿裝吊架的外側頂端安裝支撐有卷揚機，所述穿裝吊架的外側還安裝有筒體吊裝抱持裝置，且所述筒體吊裝抱持裝置設于所述卷揚機的下方。

3、作為優選的技術方案，所述穿裝吊架包括門型結構的吊架本體，所述吊架本體下端通過轉軸與所述移動底架裝配。

4、作為優選的技術方案，所述吊架電動推桿設有兩個且相對安裝設置，所述吊架電動推桿的一端轉動安裝于所述吊架推動滑架上、另一端轉動安裝于所述吊架本體的側部。

5、作為優選的技術方案，所述吊架推動滑架包括在所述移動底架頂端滑動裝配的吊架推動滑座，兩所述吊架推動滑座相對設置且兩者之間固定連接有吊架推動連桿，所述滑架電動推桿的伸縮端轉動安裝于所述吊架推動連桿的中部，兩所述吊架電動推桿與兩所述吊架推動滑座對應轉動安裝設置。

6、作為優選的技術方案，所述筒體吊裝抱持裝置包括在所述穿裝吊架的外側相對且轉動安裝的抱持支撐螺桿，各所述抱持支撐螺桿的端部分別對應傳動連接有螺桿驅動電機，各所述抱持支撐螺桿上分別對應螺紋套裝有抱持支撐座，各所述抱持支撐座上分別活動安裝有筒體抱持臂。

7、作為優選的技術方案，所述筒體抱持臂包括抱持臂桿，所述抱持臂桿上設有外螺紋，且所述抱持臂桿貫穿所述抱持支撐座設置，所述抱持臂桿上位于所述抱持支撐座的兩側設有配合使用的抱持鎖緊螺母，所述抱持臂桿的內端固定連接有弧形的抱持臂板。

8、作為對上述技術方案的改進，所述移動底架包括框架結構的底架本體，所述底架本體的底端布置安裝有萬向輪。

9、由于采用了上述技術方案，貯存井筒體穿裝裝置，包括移動底架，所述移動底架的一端轉動裝配有穿裝吊架，所述移動底架上滑動裝配有吊架推動滑架，所述移動底架與所述吊架推動滑架之間連接有滑架電動推桿，所述吊架推動滑架與所述穿裝吊架之間布置連接有吊架電動推桿，所述穿裝吊架的外側頂端安裝支撐有卷揚機，所述穿裝吊架的外側還安裝有筒體吊裝抱持裝置，且所述筒體吊裝抱持裝置設于所述卷揚機的下方；本實用新型具有以下有益效果：將移動底架與穿裝吊架在熱室殼體內進行組裝，將貯存井筒體的頂端鉤掛到卷揚機上并借助筒體吊裝抱持裝置進行輔助抱持固定，防止其在穿裝吊架的旋轉過程中產生晃動，在滑架電動推桿與吊架電動推桿的推動下，使穿裝吊架旋轉至豎立狀態并保持，推動移動底架使貯存井筒體與熱室殼體上的穿裝孔對應，通過卷揚機與筒體吊裝抱持裝置的配合下放貯存井筒體實施其穿裝任務即可，無需借助熱室殼體的支撐作用，受熱室殼體高度的限制小，且使用調整靈活簡單，有助于提高貯存井筒體穿裝作業的效率。

技術特征：

1.貯存井筒體穿裝裝置，其特征在于：包括移動底架，所述移動底架的一端轉動裝配有穿裝吊架，所述移動底架上滑動裝配有吊架推動滑架，所述移動底架與所述吊架推動滑架之間連接有滑架電動推桿，所述吊架推動滑架與所述穿裝吊架之間布置連接有吊架電動推桿，所述穿裝吊架的外側頂端安裝支撐有卷揚機，所述穿裝吊架的外側還安裝有筒體吊裝抱持裝置，且所述筒體吊裝抱持裝置設于所述卷揚機的下方。

2.如權利要求1所述的貯存井筒體穿裝裝置，其特征在于：所述穿裝吊架包括門型結構的吊架本體，所述吊架本體下端通過轉軸與所述移動底架裝配。

3.如權利要求2所述的貯存井筒體穿裝裝置，其特征在于：所述吊架電動推桿設有兩個且相對安裝設置，所述吊架電動推桿的一端轉動安裝于所述吊架推動滑架上、另一端轉動安裝于所述吊架本體的側部。

4.如權利要求1所述的貯存井筒體穿裝裝置，其特征在于：所述吊架推動滑架包括在所述移動底架頂端滑動裝配的吊架推動滑座，兩所述吊架推動滑座相對設置且兩者之間固定連接有吊架推動連桿，所述滑架電動推桿的伸縮端轉動安裝于所述吊架推動連桿的中部，兩所述吊架電動推桿與兩所述吊架推動滑座對應轉動安裝設置。

5.如權利要求1所述的貯存井筒體穿裝裝置，其特征在于：所述筒體吊裝抱持裝置包括在所述穿裝吊架的外側相對且轉動安裝的抱持支撐螺桿，各所述抱持支撐螺桿的端部分別對應傳動連接有螺桿驅動電機，各所述抱持支撐螺桿上分別對應螺紋套裝有抱持支撐座，各所述抱持支撐座上分別活動安裝有筒體抱持臂。

6.如權利要求5所述的貯存井筒體穿裝裝置，其特征在于：所述筒體抱持臂包括抱持臂桿，所述抱持臂桿上設有外螺紋，且所述抱持臂桿貫穿所述抱持支撐座設置，所述抱持臂桿上位于所述抱持支撐座的兩側設有配合使用的抱持鎖緊螺母，所述抱持臂桿的內端固定連接有弧形的抱持臂板。

7.如權利要求1所述的貯存井筒體穿裝裝置，其特征在于：所述移動底架包括框架結構的底架本體，所述底架本體的底端布置安裝有萬向輪。

技術總結
本技術公開了一種貯存井筒體穿裝裝置，包括移動底架和穿裝吊架，移動底架上滑動裝配有吊架推動滑架，移動底架與吊架推動滑架之間連接有滑架電動推桿，吊架推動滑架與穿裝吊架之間布置連接有吊架電動推桿，穿裝吊架的外側安裝支撐有卷揚機和筒體吊裝抱持裝置；將貯存井筒體的頂端鉤掛到卷揚機上并借助筒體吊裝抱持裝置進行輔助抱持固定，在滑架電動推桿與吊架電動推桿的推動下，使穿裝吊架旋轉至豎立狀態并保持，推動移動底架使貯存井筒體與熱室殼體上的穿裝孔對應，通過卷揚機與筒體吊裝抱持裝置的配合下放貯存井筒體實施其穿裝任務即可，無需借助熱室殼體的支撐作用，受熱室殼體高度的限制小，有助于提高貯存井筒體穿裝作業的效率。

技術研發人員：李志,趙雁成,高峰,李會剛,黨超,趙樂超,蘇青華
受保護的技術使用者：中國電建集團核電工程有限公司
技術研發日：20240628
技術公布日：2025/4/28
