本技術涉及干混砂漿運輸，具體為一種干混砂漿碼垛裝置。

背景技術：

1、干混砂漿是將細骨料與水泥等無機膠凝材料、保水增稠材料、礦物摻合料和添加劑等原材料按照一定比例在干燥狀態下混合而成的一種顆粒狀或粉狀混合物；干混砂漿屬于預拌砂漿的一種，是在工廠集中生產，然后運往建筑工地使用的一種建筑材料；通過碼垛裝置將干混砂漿袋放置于運輸車上，再通過運輸車將干混砂漿運往建筑工地使用。

2、現有的干混砂漿碼垛裝置一般通過兩個夾板將干混砂漿袋抓住放置于運輸車上，僅通過兩個夾板對干混砂漿袋抓持碼垛，因干混砂漿袋重量較大，使得干混砂漿袋在碼垛過程中容易從兩個夾板之間脫落。

技術實現思路

1、本實用新型的目的在于提供一種干混砂漿碼垛裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種干混砂漿碼垛裝置，包括底座，所述底座頂端轉動連接有旋轉平臺，所述旋轉平臺頂端連接有支撐柱，所述支撐柱一側表面連接有旋轉臂，所述旋轉臂底端滑動連接有第一連接桿，所述第一連接桿底端連接有第二液壓桿，所述第二液壓桿伸縮端連接有旋轉箱，所述旋轉箱底端的下方設置有轉動板，所述轉動板一側表面安裝有第三電機，所述第三電機軸端延伸至轉動板內部，所述第三電機延伸端連接有第一螺紋桿，所述第一螺紋桿外表面的兩側設置有相反的螺紋，所述第一螺紋桿外表面的兩側皆套設有第一活動塊，所述轉動板底端活動連接有兩個第一夾板，所述轉動板底端的中部連接有固定板，所述固定板后端安裝有第四電機，所述第四電機軸端延伸至固定板內部，所述第四電機延伸端連接有第二螺紋桿，所述第二螺紋桿外表面的兩側設置有相反的螺紋，所述第二螺紋桿外表面的兩側皆套設有第二活動塊，所述固定板底端活動連接有兩個第二夾板。

3、優選的，所述底座頂端的中部開設有第一凹槽，所述第一凹槽內部連接有第一電機，所述第一電機軸端延伸至底座頂端的上方，所述第一電機延伸端與旋轉平臺連接。

4、優選的，所述旋轉臂底端開設有滑槽，所述滑槽內部的一側表面連接有第一液壓桿，所述第一液壓桿伸縮端的滑槽內部連接有滑塊，所述滑塊底端延伸至旋轉臂底端的下方，所述滑塊延伸端與第一連接桿連接。

5、優選的，所述旋轉箱底端的中部開設有第二凹槽，所述第二凹槽內部連接有第二電機，所述第二電機軸端延伸至旋轉箱底端的下方，所述第二電機延伸端與轉動板連接。

6、優選的，所述第二凹槽兩側的旋轉箱底端皆開設有球形凹槽，所述球形凹槽內部活動連接有球形凸起塊，所述球形凸起塊與轉動板之間連接有第二連接桿。

7、優選的，所述固定板兩側的轉動板底端皆開設有第一限位槽，所述第一活動塊底端貫穿第一限位槽延伸至轉動板外側，所述第一活動塊延伸端與第一夾板連接。

8、優選的，所述固定板底端開設有第二限位槽，所述第二活動塊底端貫穿第二限位槽延伸至固定板外側，所述第二活動塊延伸端與第二夾板連接。

9、優選的，固定板兩側的轉動板底端皆連接有第三液壓桿，所述第三液壓桿伸縮端連接有第一整理板，所述第一整理板內部活動連接有第二整理板，所述第二整理板底端延伸至第一整理板底端的下方。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本申請使用時，先將兩個第一夾板與兩個第二夾板移動到干混砂漿袋的外側，通過第三電機帶動第一螺紋桿轉動，第一螺紋桿帶動兩個第一夾板皆向干混砂漿袋的方向移動，直到兩個第一夾板將干混砂漿袋夾緊，同時通過第四電機帶動第二螺紋桿轉動，第二螺紋桿帶動兩個第二夾板皆向干混砂漿袋的方向移動，直到兩個第二夾板將干混砂漿袋夾緊，從而通過兩個第一夾板與兩個第二夾板對干混砂漿袋的左右前后端面進行夾緊，提高對干混砂漿袋碼垛的穩固性。

12、2、本申請設置球形凹槽與球形凸起塊，當?shù)诙姍C帶動轉動板轉動時，轉動板帶動球形凸起塊在球形凹槽內轉動，使球形凸起塊及第二連接桿對轉動板進行限位，從而使轉動板始終保持穩定。

13、3、本申請設置第三液壓桿、第一整理板與第二整理板，將一個干混砂漿袋碼垛在另一個干混砂漿袋頂端上時，通過第三液壓桿帶動兩個第一整理板連同第二整理板一起向干混砂漿袋方向移動，兩個第一整理板與第二整理板對兩個干混砂漿袋進行整理，從而使干混砂漿袋整齊碼垛在運輸車上，避免因干混砂漿袋碼垛不整齊發生塌倒的現象。

技術特征：

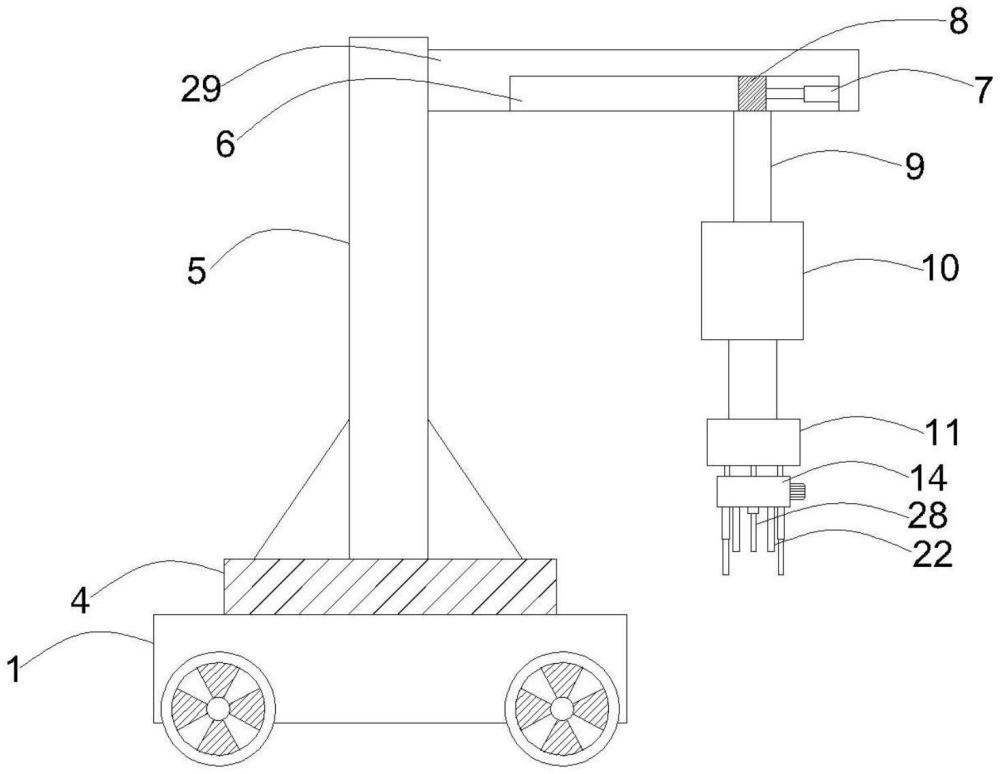

1.一種干混砂漿碼垛裝置，包括底座(1)，其特征在于：所述底座(1)頂端轉動連接有旋轉平臺(4)，所述旋轉平臺(4)頂端連接有支撐柱(5)，所述支撐柱(5)一側表面連接有旋轉臂(29)，所述旋轉臂(29)底端滑動連接有第一連接桿(9)，所述第一連接桿(9)底端連接有第二液壓桿(10)，所述第二液壓桿(10)伸縮端連接有旋轉箱(11)，所述旋轉箱(11)底端的下方設置有轉動板(14)，所述轉動板(14)一側表面安裝有第三電機(18)，所述第三電機(18)軸端延伸至轉動板(14)內部，所述第三電機(18)延伸端連接有第一螺紋桿(19)，所述第一螺紋桿(19)外表面的兩側設置有相反的螺紋，所述第一螺紋桿(19)外表面的兩側皆套設有第一活動塊(21)，所述轉動板(14)底端活動連接有兩個第一夾板(22)，所述轉動板(14)底端的中部連接有固定板(23)，所述固定板(23)后端安裝有第四電機(24)，所述第四電機(24)軸端延伸至固定板(23)內部，所述第四電機(24)延伸端連接有第二螺紋桿(25)，所述第二螺紋桿(25)外表面的兩側設置有相反的螺紋，所述第二螺紋桿(25)外表面的兩側皆套設有第二活動塊(27)，所述固定板(23)底端活動連接有兩個第二夾板(28)。

2.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述底座(1)頂端的中部開設有第一凹槽(2)，所述第一凹槽(2)內部連接有第一電機(3)，所述第一電機(3)軸端延伸至底座(1)頂端的上方，所述第一電機(3)延伸端與旋轉平臺(4)連接。

3.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述旋轉臂(29)底端開設有滑槽(6)，所述滑槽(6)內部的一側表面連接有第一液壓桿(7)，所述第一液壓桿(7)伸縮端的滑槽(6)內部連接有滑塊(8)，所述滑塊(8)底端延伸至旋轉臂(29)底端的下方，所述滑塊(8)延伸端與第一連接桿(9)連接。

4.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述旋轉箱(11)底端的中部開設有第二凹槽(12)，所述第二凹槽(12)內部連接有第二電機(13)，所述第二電機(13)軸端延伸至旋轉箱(11)底端的下方，所述第二電機(13)延伸端與轉動板(14)連接。

5.根據權利要求4所述的一種干混砂漿碼垛裝置，其特征在于：所述第二凹槽(12)兩側的旋轉箱(11)底端皆開設有球形凹槽(15)，所述球形凹槽(15)內部活動連接有球形凸起塊(17)，所述球形凸起塊(17)與轉動板(14)之間連接有第二連接桿(16)。

6.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述固定板(23)兩側的轉動板(14)底端皆開設有第一限位槽(20)，所述第一活動塊(21)底端貫穿第一限位槽(20)延伸至轉動板(14)外側，所述第一活動塊(21)延伸端與第一夾板(22)連接。

7.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述固定板(23)底端開設有第二限位槽(26)，所述第二活動塊(27)底端貫穿第二限位槽(26)延伸至固定板(23)外側，所述第二活動塊(27)延伸端與第二夾板(28)連接。

8.根據權利要求1所述的一種干混砂漿碼垛裝置，其特征在于：所述固定板(23)兩側的轉動板(14)底端皆連接有第三液壓桿(30)，所述第三液壓桿(30)伸縮端連接有第一整理板(31)，所述第一整理板(31)內部活動連接有第二整理板(32)，所述第二整理板(32)底端延伸至第一整理板(31)底端的下方。

技術總結
本技術公開了一種干混砂漿碼垛裝置，涉及干混砂漿運輸技術領域，包括底座，所述底座頂端轉動連接有旋轉平臺，所述旋轉平臺頂端連接有支撐柱，所述支撐柱一側表面連接有旋轉臂，所述旋轉臂底端滑動連接有第一連接桿，所述第一連接桿底端連接有第二液壓桿，所述第二液壓桿伸縮端連接有旋轉箱，所述旋轉箱底端的下方設置有轉動板，所述轉動板一側表面安裝有第三電機，本技術通過設置有一系列的結構，可以達到通過兩個第一夾板與兩個第二夾板對干混砂漿袋的左右前后端面進行夾緊，提高對干混砂漿袋碼垛的穩固性；可以達到使轉動板始終保持穩定；可以達到使干混砂漿袋整齊碼垛在運輸車上，避免因干混砂漿袋碼垛不整齊發生塌倒的現象。

技術研發人員：楊國峰,雷小勇
受保護的技術使用者：平頂山永康佳實業有限公司
技術研發日：20240701
技術公布日：2025/4/28
