本技術涉及斷布機，特別是指一種斷布機放卷機構。

背景技術：

1、斷布機廣泛應用于服裝、紡織、皮革、塑革等行業用來裁斷棉、麻、合成革、絲綢、針織等原料，還能裁斷地毯、毛巾、床單、塑料膜等多種材料。在紡織和服裝制造行業中，布料的放卷過程是生產流程中的關鍵步驟之一。由于布料普遍較為光滑以及厚度較薄，傳統的放卷機構往往面臨著布料張力控制不穩定、布料傳輸精度不高等問題，這些問題會導致布料出現松弛、皺褶、拉伸不均等現象，進而影響最終產品的尺寸、質量和生產效率。

技術實現思路

1、本實用新型提出一種斷布機放卷機構，解決了現有技術中布料傳輸精度不高的問題。

2、本實用新型的技術方案是這樣實現的：

3、一種斷布機放卷機構，包括放卷架，放卷架的一側設有支撐架，支撐架上轉動連接有氣脹軸，氣脹軸上通過套筒卷繞有布料，氣脹軸連接有轉動阻尼器，放卷架的兩端均穿設有轉軸，轉軸通過扭簧與放卷架轉動連接，轉軸相互靠近的一端均設有連桿，連桿之間轉動連接有相互平行的驅動輥和從動輥，驅動輥和從動輥的側壁周向設有相互嚙合的齒牙和齒槽，驅動輥連接有驅動電機。

4、進一步的，所述連桿的一端均設有滑槽，從動輥的兩端均通過轉動架沿滑槽滑動，所述轉動架通過伸縮裝置與連桿固定連接，轉動架通過軸承與從動輥的端部轉動連接。伸縮裝置可以精確控制驅動輥和從動輥之間的間隙，使得布料穿入更加方便，同時保證了布料放卷的精確性。

5、進一步的，所述支撐架包括兩個支架，所述其中一個支架包括上固定架和下固定架，下固定架的頂端設有固定軸，上固定架設有與固定軸配合的轉動孔。由于更換套筒時不需要完全拆卸氣脹軸，大大減少了維護和更換的時間。減少了人工搬運和拆卸的勞動，并避免了頻繁完全拆卸氣脹軸造成的設備磨損。

6、進一步的，所述氣脹軸靠近上固定架的一端固定限位擋板，限位擋板與套筒的端部之間設有推板，推板上設有把手，氣脹軸的兩端均設有刻度。推板的設計允許快速拆卸和更換套筒，減少了更換卷筒所需的時間，提高了工作效率。通過簡化更換卷筒的過程，設備可以更快地恢復到生產狀態，從而提高了設備的利用率。

7、進一步的，所述放卷架上設有斷布工作臺，斷布工作臺的上方轉動有壓平輥，且壓平輥的側壁與斷布工作臺之間設有供布料通過的間隙。由于壓平輥與斷布工作臺的配合作用，布料在傳輸過程中就能完成平整化處理，無需額外的加工步驟，這不僅減少了生產過程中的等待時間，還提高了整體的生產效率，還有助于改善后續加工或使用的質量。

8、進一步的，所述壓平輥周向均布有蒸汽孔，壓平輥內設有與蒸汽孔連通的蒸汽加熱裝置。蒸汽加熱裝置能夠有效地將熱量傳遞給壓平輥，進而使布料在通過壓平輥時受到均勻的熱壓，熱壓作用能夠消除布料中的褶皺和不平整部分，顯著提高布料的平整度。

9、進一步的，所述驅動輥和氣脹軸之間設有滾輪式計米器。驅動輥和氣脹軸之間的張力能保證了布料在放卷過程中的穩定性，避免了布料在測量過程中的滑動或跳動，確保了測量結果的可靠性。

10、本技術方案能產生的有益效果。

11、本實用新型通過驅動輥和從動輥側壁設置的互嚙合的齒牙和齒槽，增加了布料與從動輥和驅動輥之間的接觸面積，確保了布料在傳輸過程中的精準控制，從而提高了布料傳輸的穩定性和準確性，再由氣脹軸和轉動阻尼器的設置，可以確保驅動輥在拉伸布料時始終具有一定的張力，防止布料在放卷過程中出現松弛或過度拉伸的情況。通過扭簧和轉動阻尼器的配合可以在一定范圍內調節布料的張力，從而適應不同材質和厚度的布料。

技術特征：

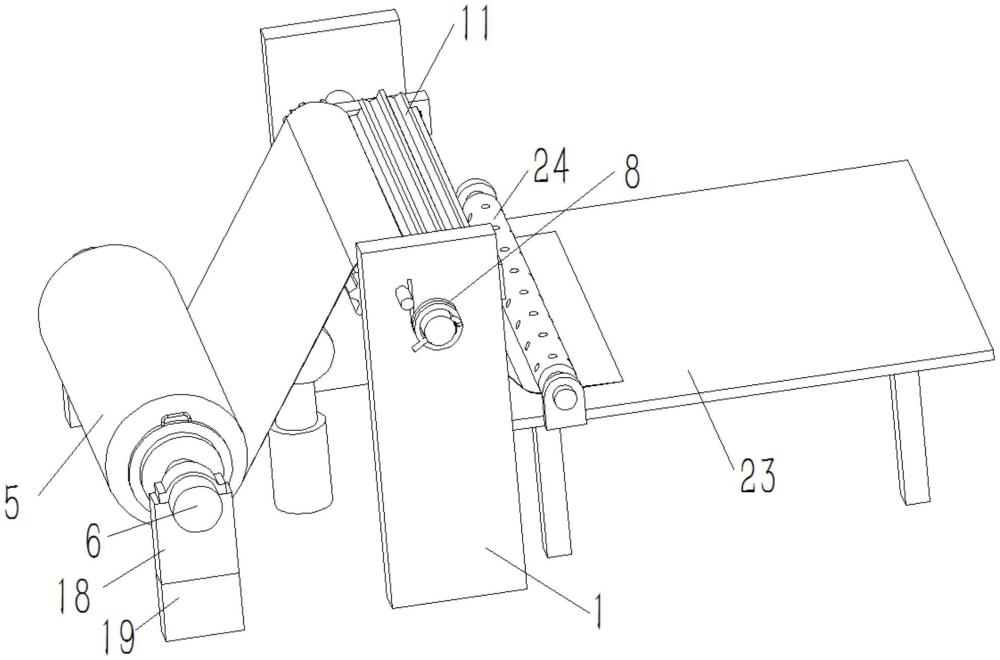

1.一種斷布機放卷機構，包括放卷架(1)，其特征在于：放卷架(1)的一側設有支撐架(2)，支撐架(2)上轉動連接有氣脹軸(3)，氣脹軸(3)上通過套筒(4)卷繞有布料(5)，氣脹軸(3)連接有轉動阻尼器(6)，放卷架(1)的兩端均穿設有轉軸(7)，轉軸(7)通過扭簧(8)與放卷架(1)轉動連接，轉軸(7)相互靠近的一端均設有連桿(9)，連桿(9)之間轉動連接有相互平行的驅動輥(10)和從動輥(11)，驅動輥(10)和從動輥(11)的側壁周向設有相互嚙合的齒牙和齒槽，驅動輥(10)連接有驅動電機(12)。

2.根據權利要求1所述的一種斷布機放卷機構，其特征在于：所述連桿(9)的一端均設有滑槽(13)，從動輥(11)的兩端均通過轉動架(14)沿滑槽(13)滑動，所述轉動架(14)通過伸縮裝置(16)與連桿(9)固定連接，轉動架(14)通過軸承與從動輥(11)的端部轉動連接。

3.根據權利要求1所述的一種斷布機放卷機構，其特征在于：所述支撐架(2)包括兩個支架(17)，所述其中一個支架(17)包括上固定架(18)和下固定架(19)，下固定架(19)的頂端設有固定軸(20)，上固定架(18)設有與固定軸(20)配合的轉動孔。

4.根據權利要求1所述的一種斷布機放卷機構，其特征在于：所述氣脹軸(3)靠近上固定架(18)的一端固定限位擋板(21)，限位擋板(21)與套筒(4)的端部之間設有推板(22)，推板(22)上設有把手，氣脹軸(3)的兩端均設有刻度。

5.根據權利要求1所述的一種斷布機放卷機構，其特征在于：所述放卷架(1)上設有斷布工作臺(23)，斷布工作臺(23)的上方轉動有壓平輥(24)，且壓平輥(24)的側壁與斷布工作臺(23)之間設有供布料(5)通過的間隙。

6.根據權利要求5所述的一種斷布機放卷機構，其特征在于：所述壓平輥(24)周向均布有蒸汽孔(25)，壓平輥(24)內設有與蒸汽孔(25)連通的蒸汽加熱裝置。

7.根據權利要求1所述的一種斷布機放卷機構，其特征在于：所述驅動輥(10)和氣脹軸(3)之間設有滾輪式計米器(26)。

技術總結
本技術提出了一種斷布機放卷機構，用以解決現有技術中布料傳輸精度不高的問題。一種斷布機放卷機構，包括放卷架，放卷架的一側設有支撐架，支撐架上轉動連接有氣脹軸，氣脹軸上通過套筒卷繞有布料，氣脹軸連接有轉動阻尼器，放卷架的兩端均穿設有轉軸，轉軸通過扭簧與放卷架連接，轉軸相互靠近的一端均設有連桿，連桿之間轉動連接有相互平行的驅動輥和從動輥，驅動輥和從動輥的側壁周向設有相互嚙合的齒牙和齒槽，驅動輥連接有驅動電機。本技術通過驅動輥和從動輥側壁設置的互嚙合的齒牙和齒槽，增加了布料與從動輥和驅動輥之間的接觸面積，確保了布料在傳輸過程中的精準控制。
