本技術涉及滾筒吊機，尤其是涉及一種半直驅滾筒吊機。

背景技術：

1、吊機包括驅動電機、減速機和滾筒，滾筒上收卷有鋼絲繩，驅動電機的輸出端與減速機的輸入軸傳動連接，減速機的輸出軸與滾筒傳動連接，并帶動滾筒轉動，并實現滾筒上的鋼絲繩收卷或者放卷，現有吊機結構的驅動電機和減速機安裝在滾筒外，在安裝時，比較繁瑣需要一個個安放在相對應，同時需要較大的安裝空間，占用空間大，不適用于空間有限的場合，降低了吊機的適用性。

技術實現思路

1、本實用新型要解決的技術問題是：為了解決現有吊機結構的驅動電機和減速機安裝在滾筒外，在安裝時，比較繁瑣需要一個個安放在相對應，同時需要較大的安裝空間，占用空間大，不適用于空間有限的場合，降低了吊機的適用性的問題，現提供了一種半直驅滾筒吊機。

2、本實用新型解決其技術問題所采用的技術方案是：一種半直驅滾筒吊機，包括滾筒、電機和減速機，還包括固定座、外端蓋和軸承座，所述滾筒沿其軸向的一端設置有空腔體，所述電機和減速機均設置在空腔體內，所述電機轉動安裝在外端蓋上，所述電機的輸出端和減速機的輸入端傳動連接，所述減速機的輸出端與滾筒傳動連接，所述外端蓋固定安裝在滾筒位于空腔體開口的一端，所述外端蓋和空腔體之間形成封閉的腔體，所述電機的一端凸出于外端蓋并位于空腔體外，所述電機凸出的一端固定安裝在固定座上，所述滾筒遠離固定座的一端轉動安裝在軸承座上。相比于現有技術，本方案通過外端蓋固定在滾筒上，并將電機和減速機安裝在空腔體內，一方面便于吊機的安裝，在吊機安裝時方便快捷，另一方面電機和減速機設置在空腔體內，減小了吊機的占用空間，吊機適用于空間更小的場合，提高了吊機的適用性。

3、為了便于對空腔體內電機的散熱，優選地一些實施方式，所述滾筒內設置有隔板，所述隔板與減速機的輸出端傳動連接并將空腔體分隔成兩個相互隔開的第一腔和第二腔，所述電機和減速機位于第一腔內，所述第一腔內填充有潤滑油。隔板將空腔體分隔成第一腔和第二腔，電機和減速機在第一腔內，并且在第一腔內充滿了潤滑油，潤滑油一方面對電機起到潤滑作用，另一方面對電機起到散熱作用，第二腔內為空的，第二腔減輕了吊機的重量，也是為滾筒內留足空間滿足不用型號電機和減速機的安裝。

4、為了實現滾筒和減速機的輸出端傳動連接，優選地一些實施方式，所述減速機的輸出端上設置有輸出撥輪，所述輸出撥輪上設置有若干鎖定軸，所述鎖定軸與輸出撥輪偏心設置，所述隔板上設置有鎖定孔，所述鎖定孔與鎖定軸相匹配，所述鎖定軸設置在鎖定孔內。通過減速機的輸出端上安裝輸出撥輪，輸出撥輪上偏心設置的鎖定軸與隔板上鎖定孔配合，實現滾筒和減速機輸出端的傳動連接。

5、為了實現減速機的輸出端與輸出撥輪配合，優選地一些實施方式，所述輸出撥輪上設置有凸臺，所述凸臺上開設有與減速機的輸出端相匹配的軸孔，所述減速機的輸出端設置在軸孔，所述減速機的輸出端與軸孔之間鍵連接，所述隔板上設置有與凸臺相匹配的通孔，所述凸臺設置在通孔內。通過軸孔和減速機輸出端配合并通過鍵連接，實現減速機和輸出撥輪的配合。

6、為了保證滾筒和減速機輸出端傳動連接穩定可靠，優選地一些實施方式，若干所述鎖定軸沿輸出撥輪的轉動中心軸線周向設置。通過在輸出撥輪上沿圓周設置若干個鎖定軸，保證輸出撥輪與隔板之間的扭矩的傳動，也就保證滾筒和減速機輸出端傳動連接穩定可靠。

7、為了便于鎖定軸與鎖定孔，優選地一些實施方式，所述鎖定軸的一端設置有倒角。通過在鎖定軸的一端設置倒角，倒角具有導向作用，便于鎖定軸插入至鎖定孔內。

8、為了便于對滾筒進行制動，優選地一些實施方式，所述滾筒靠近軸承座的一端設置有制動盤。通過在滾筒的一端設置制動盤，制動盤與外部其余制動部件配合，并實現對滾筒進行制動。

9、優選地一些實施方式，所述滾筒靠近軸承座的一端設置有逆止器。

10、優選地一些實施方式，所述滾筒靠近軸承座的一端設置有編碼器。

11、為了提高電機的散熱效率，優選地一些實施方式，所述電機的外殼體上設置有若干散熱槽。通過在電機的外殼體上設置散熱槽，散熱槽增加了與潤滑油的接觸面積，提高電機的散熱效率。

12、本實用新型的有益效果是：本實用新型半直驅滾筒吊機在使用時，通過外端蓋固定在滾筒上，并將電機和減速機安裝在空腔體內，一方面便于吊機的安裝，在吊機安裝時方便快捷，另一方面電機和減速機設置在空腔體內，減小了吊機的占用空間，吊機適用于空間更小的場合，提高了吊機的適用性，避免了現有吊機結構的驅動電機和減速機安裝在滾筒外，在安裝時，比較繁瑣需要一個個安放在相對應，同時需要較大的安裝空間，占用空間大，不適用于空間有限的場合，降低了吊機的適用性的問題。

技術特征：

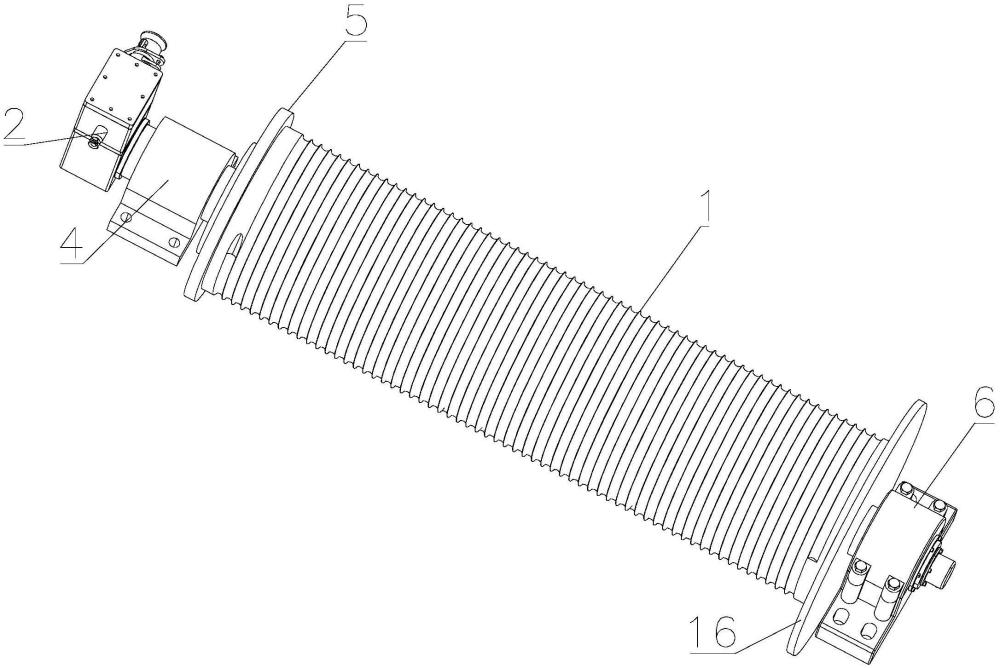

1.一種半直驅滾筒吊機，包括滾筒(1)、電機(2)和減速機(3)，其特征在于：還包括固定座(4)、外端蓋(5)和軸承座(6)，所述滾筒(1)沿其軸向的一端設置有空腔體(7)，所述電機(2)和減速機(3)均設置在空腔體(7)內，所述電機(2)轉動安裝在外端蓋(5)上，所述電機(2)的輸出端和減速機(3)的輸入端傳動連接，所述減速機(3)的輸出端與滾筒(1)傳動連接，所述外端蓋(5)固定安裝在滾筒(1)位于空腔體(7)開口的一端，所述外端蓋(5)和空腔體(7)之間形成封閉的腔體，所述電機(2)的一端凸出于外端蓋(5)并位于空腔體(7)外，所述電機(2)凸出的一端固定安裝在固定座(4)上，所述滾筒(1)遠離固定座(4)的一端轉動安裝在軸承座(6)上。

2.根據權利要求1所述的半直驅滾筒吊機，其特征在于：所述滾筒(1)內設置有隔板(8)，所述隔板(8)與減速機(3)的輸出端傳動連接并將空腔體(7)分隔成兩個相互隔開的第一腔(9)和第二腔(10)，所述電機(2)和減速機(3)位于第一腔(9)內，所述第一腔(9)內填充有潤滑油。

3.根據權利要求2所述的半直驅滾筒吊機，其特征在于：所述減速機(3)的輸出端上設置有輸出撥輪(11)，所述輸出撥輪(11)上設置有若干鎖定軸(12)，所述鎖定軸(12)與輸出撥輪(11)偏心設置，所述隔板(8)上設置有鎖定孔(13)，所述鎖定孔(13)與鎖定軸(12)相匹配，所述鎖定軸(12)設置在鎖定孔(13)內。

4.根據權利要求3所述的半直驅滾筒吊機，其特征在于：所述輸出撥輪(11)上設置有凸臺(14)，所述凸臺(14)上開設有與減速機(3)的輸出端相匹配的軸孔(15)，所述減速機(3)的輸出端設置在軸孔(15)，所述減速機(3)的輸出端與軸孔(15)之間鍵連接，所述隔板(8)上設置有與凸臺(14)相匹配的通孔，所述凸臺(14)設置在通孔內。

5.根據權利要求4所述的半直驅滾筒吊機，其特征在于：若干所述鎖定軸(12)沿輸出撥輪(11)的轉動中心軸線周向設置。

6.根據權利要求5所述的半直驅滾筒吊機，其特征在于：所述鎖定軸(12)的一端設置有倒角。

7.根據權利要求1所述的半直驅滾筒吊機，其特征在于：所述滾筒(1)靠近軸承座(6)的一端設置有制動盤(16)。

8.根據權利要求1所述的半直驅滾筒吊機，其特征在于：所述滾筒(1)靠近軸承座(6)的一端設置有逆止器。

9.根據權利要求1所述的半直驅滾筒吊機，其特征在于：所述滾筒(1)靠近軸承座(6)的一端設置有編碼器。

10.根據權利要求2所述的半直驅滾筒吊機，其特征在于：所述電機(2)的外殼體上設置有若干散熱槽(17)。

技術總結
本技術涉及滾筒吊機技術領域，尤其是涉及一種半直驅滾筒吊機，包括滾筒、電機和減速機，還包括固定座、外端蓋和軸承座，所述滾筒沿其軸向的一端設置有空腔體，所述電機和減速機均設置在空腔體內，所述電機轉動安裝在外端蓋上，所述電機的輸出端和減速機的輸入端傳動連接，所述減速機的輸出端與滾筒傳動連接，所述外端蓋固定安裝在滾筒位于空腔體開口的一端，本技術半直驅滾筒吊機在使用時，通過外端蓋固定在滾筒上，并將電機和減速機安裝在空腔體內，一方面便于吊機的安裝，在吊機安裝時方便快捷，另一方面電機和減速機設置在空腔體內，減小了吊機的占用空間，吊機適用于空間更小的場合，提高了吊機的適用性。

技術研發人員：張春暉
受保護的技術使用者：江蘇嘉軒智能工業科技股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
