本技術屬于塑料袋自動計數，具體為一種塑料袋自動計數裝置。

背景技術：

1、超市經營中通常會使用塑料袋計數器記錄塑料袋使用數量，通過使用計數器能夠幫助超市精準記錄塑料袋的消耗量，有效控制成本，同時推動環保，減少塑料袋浪費，稱重計數方式是一種常見的塑料袋使用量的計算方式，其具體做法是先稱量一定數量的塑料袋得到總重量，然后計算每個塑料袋的平均重量，最后，通過總重量除以單個塑料袋的平均重量，即可得到塑料袋的數量，在計算使用量時通過減少的重量除以單個塑料袋的平均重量，得到的就是塑料袋的使用數量。

2、但是這種技術方式在計算不同重量的塑料袋時需要預先計算單個塑料袋的平均重量，較為麻煩，并且對稱重設備的精度要求較高，為此，我們提出了一種塑料袋自動計數裝置。

技術實現思路

1、為了解決目前的稱重計數方式在計算不同重量的塑料袋時需要預先計算單個塑料袋的平均重量，較為麻煩，并且對稱重設備的精度要求較高的問題，本實用新型提供如下技術方案：一種塑料袋自動計數裝置，包括底板，所述底板一側頂部安裝有側板，所述側板側壁設置有安裝架，所述底板頂部設置有夾緊機構，所述夾緊機構上方設置有計數機構，所述計數機構通過支撐柱與底板上壁相連接，所述夾緊機構包括氣缸，所述氣缸底部與底板頂部之間通過增高架相連接，所述氣缸的伸縮端連接有滾輪架，所述滾輪架上通過第一轉軸可轉動的連接有滾輪，所述計數機構包括外殼體，所述外殼體內設置有測量輪，所述測量輪通過第二轉軸可轉動的連接在外殼體內壁，所述滾輪和測量輪相互平行，所述測量輪一端設置有光電傳感器，所述外殼體內壁設置有光源件，所述光源件與光電傳感器相互配合，所述外殼體側壁安裝有控制面板。

2、優選的，所述支撐柱有四個，四個所述支撐柱分別安裝在外殼體底部四角。

3、優選的，所述氣缸的伸縮端與滾輪架之間間隔均勻的設置有多個彈簧，通過設置彈簧能夠在滾輪和測量輪之間產生緩沖，防止?jié)L輪上升過度頂壞測量輪。

4、優選的，遠離側板一側的所述支撐柱上安裝有支撐桿，所述支撐桿能夠阻止塑料袋下垂。

5、優選的，所述測量輪和滾輪表面均設置有防滑套，所述防滑套是橡膠材料制成的，通過設置防滑套能夠防止塑料袋在滾輪和測量輪之間打滑。

6、與現有技術相比，本實用新型的有益效果是：

7、首先將塑料袋套入安裝架上，將塑料袋一端引出，從滾輪和測量輪之間穿過并搭在支撐桿上，通過控制面板控制氣缸伸長，進而帶動滾輪上升，將塑料袋夾緊在滾輪和測量輪之間，然后通過控制面板輸入單個塑料袋的長度，在向外抽出塑料袋時，塑料袋帶動測量輪轉動，進而帶動光電傳感器繞第二轉軸轉動，從而能夠周期性的接收到光源件發射出的光線，并通過接收光線的次數與光電傳感器轉動一個周期的長度，并根據塑料袋的長度計算出抽出塑料袋的數量，當更換不同尺寸和類型的塑料袋時，僅需通過量尺測量單個塑料袋的長度并通過控制面板進行設定，就能夠在使用過程中便捷和準確的計算塑料袋的使用量。

技術特征：

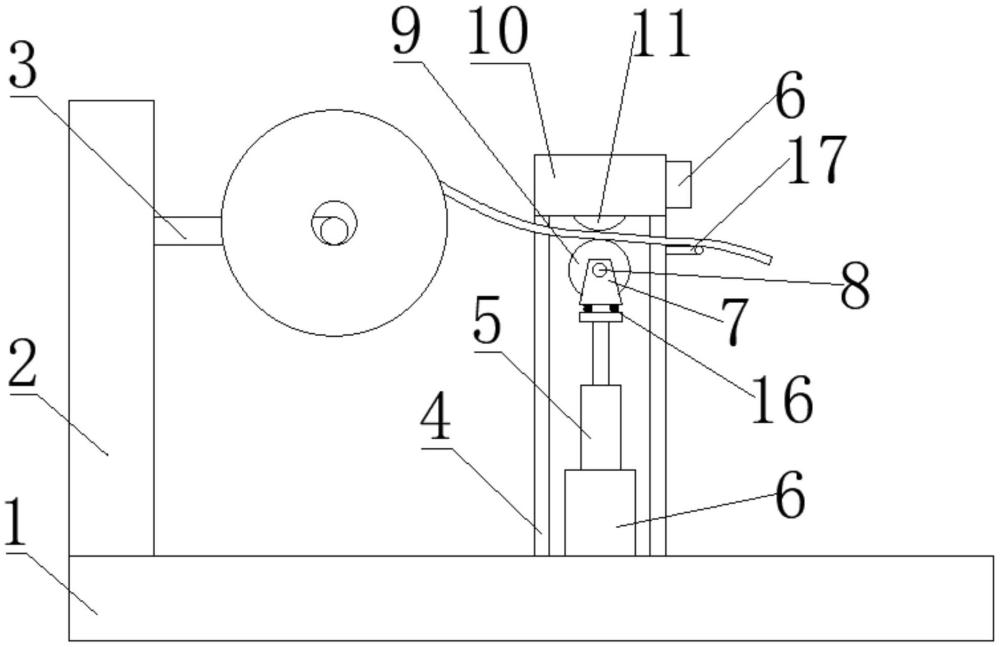

1.一種塑料袋自動計數裝置，包括底板(1)，其特征在于：所述底板(1)一側頂部安裝有側板(2)，所述側板(2)側壁設置有安裝架(3)，所述底板(1)頂部設置有夾緊機構，所述夾緊機構上方設置有計數機構，所述計數機構通過支撐柱(4)與底板(1)上壁相連接，所述夾緊機構包括氣缸(5)，所述氣缸(5)底部與底板(1)頂部之間通過增高架(6)相連接，所述氣缸(5)的伸縮端連接有滾輪架(7)，所述滾輪架(7)上通過第一轉軸(8)可轉動的連接有滾輪(9)，所述計數機構包括外殼體(10)，所述外殼體(10)內設置有測量輪(11)，所述測量輪(11)通過第二轉軸(12)可轉動的連接在外殼體(10)內壁，所述滾輪(9)和測量輪(11)相互平行，所述測量輪(11)一端設置有光電傳感器(13)，所述外殼體(10)內壁設置有光源件(14)，所述光源件(14)與光電傳感器(13)相互配合，所述外殼體(10)側壁安裝有控制面板(15)。

2.根據權利要求1所述的一種塑料袋自動計數裝置，其特征在于：所述支撐柱(4)有四個，四個所述支撐柱(4)分別安裝在外殼體(10)底部四角。

3.根據權利要求2所述的一種塑料袋自動計數裝置，其特征在于：所述氣缸(5)的伸縮端與滾輪架(7)之間間隔均勻的設置有多個彈簧(16)。

4.根據權利要求3所述的一種塑料袋自動計數裝置，其特征在于：遠離側板(2)一側的所述支撐柱(4)上安裝有支撐桿(17)。

5.根據權利要求4所述的一種塑料袋自動計數裝置，其特征在于：所述測量輪(11)和滾輪(9)表面均設置有防滑套，所述防滑套是橡膠材料制成的。

技術總結
本技術涉及塑料袋自動計數技術領域，且公開了一種塑料袋自動計數裝置，解決了背景技術中所提出的問題，其包括底板，所述底板一側頂部安裝有側板，所述側板側壁設置有安裝架，所述底板頂部設置有夾緊機構，所述夾緊機構上方設置有計數機構，所述計數機構通過支撐柱與底板上壁相連接，所述夾緊機構包括氣缸，所述氣缸底部與底板頂部之間通過增高架相連接，所述氣缸的伸縮端連接有滾輪架，所述滾輪架上通過第一轉軸可轉動的連接有滾輪，所述計數機構包括外殼體，所述外殼體內設置有測量輪，本技術，僅需通過量尺測量單個塑料袋的長度并通過控制面板進行設定，就能夠在使用過程中便捷和準確的計算塑料袋的使用量。

技術研發人員：費世芳
受保護的技術使用者：寧波微鏈企業管理合伙企業（有限合伙）
技術研發日：20240702
技術公布日：2025/4/28
