本技術涉及框貼治具，尤其是一種框貼泡棉治具。

背景技術：

1、在現有的車載屏幕貼合技術中，顯示屏玻璃(tp玻璃)與液晶模塊的組合方式包括全貼合和框貼兩種，其中，框貼的組合方式中常常應用到泡棉雙面粘物料，需要將tp玻璃與泡棉雙面粘進行貼附。

2、參見圖1和圖2，現有技術中，在將顯示屏玻璃1與泡棉2粘附時，常常用到貼合治具3。貼附過程中，貼合治具3在下面，泡棉2放在貼合治具3上，顯示屏玻璃1在最上面。顯示屏玻璃1從上向下移動，貼附到泡棉2上形成組件，貼合完成后再將組件從貼合治具3上取下。tp玻璃下側設有fpc?4，治具3上設有相應的避空槽6，以方便粘貼時，fpc?4可從避空槽6中通過，而不影響顯示屏玻璃1與泡棉2貼附。但是有些tp玻璃下側的fpc?4的插接端設有可彎折式的補強板5，在將組件從貼合治具3上取下時，可彎折式的補強板5容易展開，造成無法順利從避空槽6中通過，而造成fpc被阻擋導致被損壞。針對此，如果將避空槽6開大，則容易導致泡棉卡到槽內而影響框貼裝配。

技術實現思路

1、針對現有技術的不足，本實用新型提供一種框貼泡棉治具，目的是解決tp玻璃在框貼后從治具上取下時，fpc的補強板受到干涉，導致fpc被阻擋而易造成損壞的問題。

2、本實用新型采用的技術方案如下：

3、一種框貼泡棉治具，包括基座，所述基座上設有泡棉放置槽，所述泡棉放置槽上設有避空部，所述避空部的結構為：

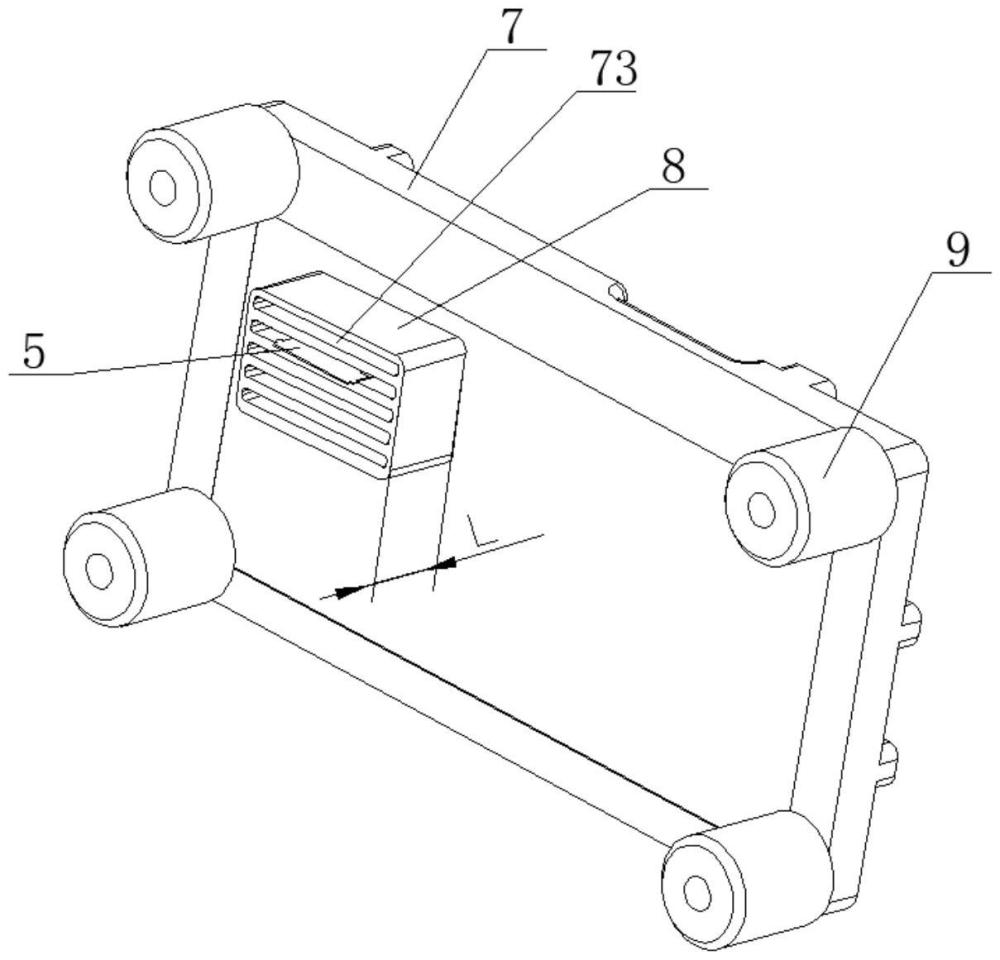

4、包括設置在所述基座下表面的擋塊，所述擋塊由基座下表面向下方延伸，延伸方向即為擋塊的高度方向；

5、所述擋塊中設有至少一個定位孔隙，其用于使顯示屏玻璃底部的、帶有彎折式補強板的fpc通過，所述定位孔隙的高度方向與擋塊的高度方向一致，定位孔隙高度方向的兩端開口分別位于所述泡棉放置槽上表面、及所述擋塊的底面；

6、所述擋塊的高度設置為：當顯示屏玻璃底面與放置在泡棉放置槽中的泡棉貼合時，所述fpc上補強板的至少一部分不伸出所述擋塊。

7、進一步技術方案為：

8、所述定位孔隙設有至少兩個，至少兩個定位孔隙平行間隔設置。

9、所述至少兩個定位孔隙等間距設置。

10、所述避空部的結構還包括設置在所述泡棉放置槽內、與所述擋塊上下對應的定位槽，所述定位槽的槽底面低于泡棉放置槽的上表面；所述定位孔隙高度方向的上端開口位于所述定位槽的槽底面。

11、所述定位孔隙的橫截面為長腰孔形。

12、所述基座下表面設置支撐腳。

13、所述支撐腳的高度大于所述擋塊的高度。

14、所述避空部位于靠近所述泡棉放置槽長邊一側的位置。

15、所述補強板位于靠近所述fpc尾部的一端。

16、所述補強板為pla材質。

17、本實用新型的有益效果如下：

18、本實用新型結構設計合理，使用方便，有效解決屏幕框貼后從治具上取下時，fpc的補強板受到干涉，導致fpc被阻擋而易造成損壞的問題。

19、本實用新型設置多個定位孔隙，方便fpc從任一孔隙中穿過，容錯率高。

20、本實用新型設置了定位槽，便于顯示屏玻璃下移時fpc提前定位,提高其穿過孔隙的準確率。

21、本實用新型的其它特征和優點將在隨后的說明書中闡述，或者通過實施本實用新型而了解。

技術特征：

1.一種框貼泡棉治具，包括基座（7），所述基座（7）上設有泡棉放置槽（71），其特征在于，所述泡棉放置槽（71）上設有避空部，所述避空部的結構為：

2.根據權利要求1所述的框貼泡棉治具，其特征在于，所述定位孔隙（73）設有至少兩個，至少兩個定位孔隙（73）平行間隔設置。

3.根據權利要求2所述的框貼泡棉治具，其特征在于，所述至少兩個定位孔隙（73）等間距設置。

4.根據權利要求1所述的框貼泡棉治具，其特征在于，所述避空部的結構還包括設置在所述泡棉放置槽（71）內、與所述擋塊（8）上下對應的定位槽（72），所述定位槽（72）的槽底面低于泡棉放置槽（71）的上表面；所述定位孔隙（73）高度方向的上端開口位于所述定位槽（72）的槽底面。

5.根據權利要求1所述的框貼泡棉治具，其特征在于，所述定位孔隙（73）的橫截面為長腰孔形。

6.根據權利要求1所述的框貼泡棉治具，其特征在于，所述基座（7）下表面設置支撐腳（9）。

7.根據權利要求6所述的框貼泡棉治具，其特征在于，所述支撐腳（9）的高度大于所述擋塊（8）的高度。

8.根據權利要求1所述的框貼泡棉治具，其特征在于，所述避空部位于靠近所述泡棉放置槽（71）長邊一側的位置。

9.根據權利要求1所述的框貼泡棉治具，其特征在于，所述補強板（5）位于靠近所述fpc（4）尾部的一端。

10.根據權利要求1所述的框貼泡棉治具，其特征在于，所述補強板（5）為pla材質。

技術總結
本技術涉及一種框貼泡棉治具，包括基座，基座上設有泡棉放置槽，泡棉放置槽上設有避空部，避空部的結構為：包括設置在基座下表面的擋塊，擋塊由基座下表面向下方延伸，延伸方向即為擋塊的高度方向；擋塊中設有至少一個定位孔隙，其用于使顯示屏玻璃底部的、帶有彎折式補強板的FPC通過，定位孔隙的高度方向與擋塊的高度方向一致，定位孔隙高度方向的兩端開口分別位于泡棉放置槽上表面及擋塊的底面；擋塊的高度設置為：當顯示屏玻璃底面與放置在泡棉放置槽中的泡棉貼合時，F(xiàn)PC的補強板至少部分不伸出擋塊。本技術解決了顯示屏玻璃在框貼后從治具上取下時，F(xiàn)PC的補強板受到干涉，導致FPC被阻擋而易造成損壞的問題。

技術研發人員：李紹前,蘇建文
受保護的技術使用者：信利光電股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
