本技術涉及一種用于鋼卷的支撐鞍座，屬于支撐裝置。

背景技術：

1、鋼卷鞍座是一種用于支撐和固定鋼卷的設備，通常用于鋼鐵、冶金、機械等行業中，現有的鋼卷鞍座多采用整體形成v型結構的固定座結構，然而這種結構在對不同重量型號的鋼卷進行支撐時需要多種型號的鋼卷鞍座，無法做到通用，且需要將v型結構的鋼卷鞍座固定在地面上，長時間使用后容易產生安全隱患，為解決上述問題，本申請中提出一種用于鋼卷的支撐鞍座。

技術實現思路

1、本實用新型要解決的技術問題克服現有的缺陷，提供一種用于鋼卷的支撐鞍座，通過調節支撐件之間的距離來適應不同尺寸的鋼卷，對于多個支撐單元進行連接加固，具有適應性強、結構穩定的優點，可以有效解決背景技術中的問題。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、一種用于鋼卷的支撐鞍座，包括平行設置的底座，所述底座內部均勻固定設置有若干個限位桿，所述底座頂部設置有支撐件，支撐件為成對設置，成對設置的支撐件之間形成支撐鋼卷的v型凹槽，所述支撐件底部開設有與限位桿匹配的限位槽，所述支撐件通過限位槽卡合連接在底座上，通過將支撐件安裝在底座上不同位置的限位桿上來調節支撐件之間的距離。

4、作為本實用新型的進一步改進，兩個所述的底座之間通過第一角鋼固定連接，所述第一角鋼通過地腳螺栓固定連接在地面上。

5、作為本實用新型的進一步改進，所述支撐件包括側板、側板連接板、斜支撐板、襯板構成，所述側板固定連接在側板連接板的左右兩側，所述斜支撐板固定連接在側板、斜支撐板頂部，所述襯板固定設置在斜支撐板頂部。

6、作為本實用新型的進一步改進，所述限位槽開設在側板底部，所述襯板設置為亞克力板或硬質橡膠板。

7、作為本實用新型的進一步改進，所述斜支撐板的端部固定連接有限位塊，所述襯板卡合在限位塊之間且向外凸出于限位塊。

8、作為本實用新型的進一步改進，所述第一角鋼外側還固定連接有第二角鋼，所述第二角鋼在第一角鋼平行方向上延伸，所述第二角鋼通過地腳螺栓固定連接在地面上。

9、本實用新型有益效果：一種用于鋼卷的支撐鞍座，通過將支撐件安裝在底座上不同位置的限位桿上來調節支撐件之間的距離，通過調節支撐件之間的距離來適應不同尺寸的鋼卷，通過第二角鋼將多組支撐單元連接起來形成整體結構，具有適應性強、結構穩定的優點。

技術特征：

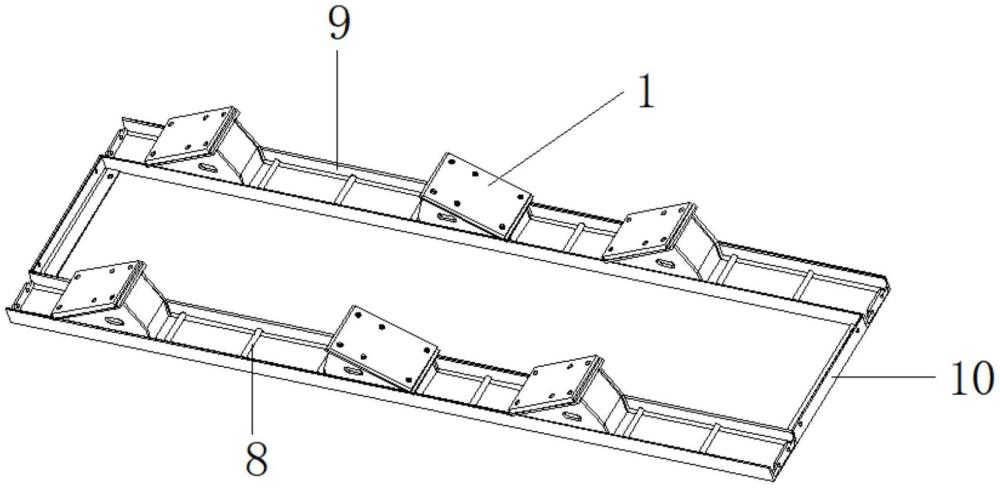

1.一種用于鋼卷的支撐鞍座，包括平行設置的底座(9)，其特征在于：所述底座(9)內部均勻固定設置有若干個限位桿(8)，所述底座(9)頂部設置有支撐件(1)，支撐件(1)為成對設置，成對設置的支撐件(1)之間形成支撐鋼卷的v型凹槽，所述支撐件(1)底部開設有與限位桿(8)匹配的限位槽(6)，所述支撐件(1)通過限位槽(6)卡合連接在底座(9)上，通過將支撐件(1)安裝在底座(9)上不同位置的限位桿(8)上來調節支撐件(1)之間的距離。

2.根據權利要求1所述的一種用于鋼卷的支撐鞍座，其特征在于：兩個所述的底座(9)之間通過第一角鋼(10)固定連接，所述第一角鋼(10)通過地腳螺栓固定連接在地面上，所述底座(9)、支撐件(1)、第一角鋼(10)組合形成支撐單元。

3.根據權利要求1所述的一種用于鋼卷的支撐鞍座，其特征在于：所述支撐件(1)包括側板(7)、側板連接板(2)、斜支撐板(3)、襯板(5)構成，所述側板(7)固定連接在側板連接板(2)的左右兩側，所述斜支撐板(3)固定連接在側板(7)、斜支撐板(3)頂部，所述襯板(5)固定設置在斜支撐板(3)頂部。

4.根據權利要求3所述的一種用于鋼卷的支撐鞍座，其特征在于：所述限位槽(6)開設在側板(7)底部，所述襯板(5)設置為亞克力板或硬質橡膠板。

5.根據權利要求4所述的一種用于鋼卷的支撐鞍座，其特征在于：所述斜支撐板(3)的端部固定連接有限位塊(4)，所述襯板(5)卡合在限位塊(4)之間且向外凸出于限位塊(4)。

6.根據權利要求2所述的一種用于鋼卷的支撐鞍座，其特征在于：所述第一角鋼(10)外側還固定連接有第二角鋼(11)，多個支撐單元之間通過第二角鋼(11)固定連接，所述第二角鋼(11)通過地腳螺栓固定連接在地面上。

技術總結
本技術涉及一種用于鋼卷的支撐鞍座，包括平行設置的底座，所述底座內部均勻固定設置有若干個限位桿，所述底座頂部設置有支撐件，支撐件為成對設置，成對設置的支撐件之間形成支撐鋼卷的V型凹槽，所述支撐件底部開設有與限位桿匹配的限位槽，所述支撐件通過限位槽卡合連接在底座上，通過將支撐件安裝在底座上不同位置的限位桿上來調節支撐件之間的距離，本申請通過調節支撐件之間的距離來適應不同尺寸的鋼卷，對于多個支撐單元進行連接加固，具有適應性強、結構穩定的優點。

技術研發人員：李小芳,王建偉,劉濤,董振勇
受保護的技術使用者：江蘇寶華金屬材料有限公司
技術研發日：20240704
技術公布日：2025/4/28
