本技術涉及包裝抽真空，尤其涉及一種采血針包裝用加壓抽真空檢測阻菌裝置。

背景技術：

1、包裝用抽真空阻菌裝置是一種用于將包裝內的空氣抽出并進行除菌處理的設備。它通常用于食品、藥品、醫療器械等產品的包裝過程中，以確保包裝內部環境的無菌或低菌狀態，從而延長產品的保質期并確保產品質量，這種裝置在食品、醫藥等行業中具有廣泛的應用，可以有效地保護產品不受細菌、霉菌等微生物的污染，確保產品的質量和安全性；

2、傳統式包裝用抽真空阻菌裝置通常由抽真空系統和控制系統等部分組成。在操作過程中，將待包裝的物品置于包裝位置，然后通過抽取空氣的方式，降低包裝內的氣壓，使其處于真空狀態，在這種環境下，微生物無法生存，從而實現對物品的除菌處理，控制系統則用于監測和調節整個除菌過程，確保操作的安全性和有效性；

3、但是傳統式包裝用抽真空阻菌裝置結構通常較為單一，在使用時一次只能對單個包裝袋進行加工，由于每次只能加工一個包裝袋，工作效率相對較低，加工完成后，需要等待人工上下料的時間，才能進行下一輪的加工，限制了生產線的產能和效率，為此提出一種采血針包裝用加壓抽真空檢測阻菌裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種采血針包裝用加壓抽真空檢測阻菌裝置，旨在改善現有技術中一次只能對單個包裝進行加工，工作效率相對較低，限制了生產線的產能和效率的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種采血針包裝用加壓抽真空檢測阻菌裝置，包括工作臺，所述工作臺頂部固定連接有第一電機，所述第一電機輸出端固定連接有轉動柱，所述轉動柱外壁轉動連接有轉盤，所述轉盤底部固定連接有支撐架，所述支撐架底部固定連接有液壓缸，所述液壓缸輸出端固定連接有壓縮板，所述支撐架底部固定連接有連接框，所述壓縮板滑動連接在所述連接框內部，所述連接框一側設置有導熱塊，所述工作臺頂部固定連接有固定架，所述固定架一側固定連接有氣缸，所述氣缸輸出端固定連接有連接塊，所述連接框內部滑動連接有滑框，所述滑框一側固定連接有連接架，所述連接架與所述連接塊相接觸，所述工作臺底部設置有下料組件；

4、作為上述技術方案的進一步描述：

5、所述下料組件包括滑斗，所述滑斗固定連接在所述工作臺底部，所述工作臺內部開設有下料口；

6、作為上述技術方案的進一步描述：

7、所述工作臺頂部固定連接有放置臺，所述工作臺頂部固定連接有支撐板；

8、作為上述技術方案的進一步描述：

9、所述支撐板一側固定連接有第二電機，所述第二電機輸出端固定連接有連接盤；

10、作為上述技術方案的進一步描述：

11、所述連接盤內部開設有限位槽，所述支撐板一側轉動連接有轉動桿；

12、作為上述技術方案的進一步描述：

13、所述轉動桿內部固定連接有限位柱，所述限位柱一端滑動連接在所述限位槽內部；

14、作為上述技術方案的進一步描述：

15、所述轉動桿一側固定連接有滑塊，所述支撐板一側固定連接有滑軌；

16、作為上述技術方案的進一步描述：

17、所述滑塊內部滑動連接在所述滑軌外壁。

18、本實用新型具有如下有益效果：

19、本實用新型中，通過第一電機和轉動柱、轉盤、支撐架和液壓缸結構帶動壓縮板結構工作，同時通過氣缸和滑框的配合完成下料，實現了可同時對多個包裝袋進行加工的效果，解決了每次只能對單個包裝進行加工，工作效率相對較低，限制了生產線的產能和效率的問題，從而提高了加工效率。

20、本實用新型中，在第二電機和連接盤、限位槽、轉動桿、限位柱和滑軌結構的配合下，使得滑塊和夾爪工作，達到了可自動上料的效果，解決了通過人工上料存在一定的安全風險，操作失誤會導致受傷，同時需要接觸待包裝物料，存在交叉污染的風險，從而提高了抽真空除菌裝置的靈活性。

技術特征：

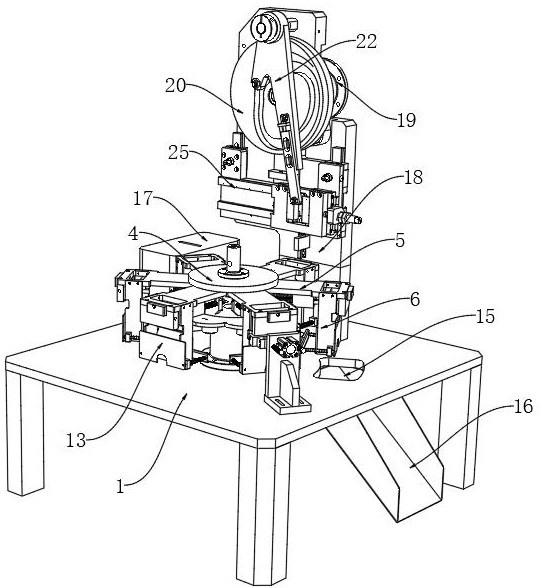

1.一種采血針包裝用加壓抽真空檢測阻菌裝置，包括工作臺（1），其特征在于：所述工作臺（1）頂部固定連接有第一電機（2），所述第一電機（2）輸出端固定連接有轉動柱（3），所述轉動柱（3）外壁轉動連接有轉盤（4），所述轉盤（4）底部固定連接有支撐架（5），所述支撐架（5）底部固定連接有液壓缸（7），所述液壓缸（7）輸出端固定連接有壓縮板（8），所述支撐架（5）底部固定連接有連接框（6），所述壓縮板（8）滑動連接在所述連接框（6）內部，所述連接框（6）一側設置有導熱塊（9），所述工作臺（1）頂部固定連接有固定架（10），所述固定架（10）一側固定連接有氣缸（11），所述氣缸（11）輸出端固定連接有連接塊（12），所述連接框（6）內部滑動連接有滑框（13），所述滑框（13）一側固定連接有連接架（14），所述連接架（14）與所述連接塊（12）相接觸，所述工作臺（1）底部設置有下料組件。

2.根據權利要求1所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述下料組件包括滑斗（16），所述滑斗（16）固定連接在所述工作臺（1）底部，所述工作臺（1）內部開設有下料口（15）。

3.根據權利要求1所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述工作臺（1）頂部固定連接有放置臺（17），所述工作臺（1）頂部固定連接有支撐板（18）。

4.根據權利要求3所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述支撐板（18）一側固定連接有第二電機（19），所述第二電機（19）輸出端固定連接有連接盤（20）。

5.根據權利要求4所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述連接盤（20）內部開設有限位槽（21），所述支撐板（18）一側轉動連接有轉動桿（22）。

6.根據權利要求5所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述轉動桿（22）內部固定連接有限位柱（23），所述限位柱（23）一端滑動連接在所述限位槽（21）內部。

7.根據權利要求6所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述轉動桿（22）一側固定連接有滑塊（24），所述支撐板（18）一側固定連接有滑軌（25）。

8.根據權利要求7所述的一種采血針包裝用加壓抽真空檢測阻菌裝置，其特征在于：所述滑塊（24）內部滑動連接在所述滑軌（25）外壁。

技術總結
本技術涉及包裝抽真空技術領域，公開了一種采血針包裝用加壓抽真空檢測阻菌裝置，包括工作臺，所述工作臺頂部固定連接有第一電機，所述第一電機輸出端固定連接有轉動柱，所述轉動柱外壁轉動連接有轉盤，所述轉盤底部固定連接有支撐架，所述支撐架底部固定連接有液壓缸，所述液壓缸輸出端固定連接有壓縮板，所述支撐架底部固定連接有連接框，所述壓縮板滑動連接在所述連接框內部。本技術中，通過第一電機和轉動柱帶動壓縮板工作，同時通過氣缸和滑框的配合完成下料，實現了可同時對多個包裝袋進行加工的效果，解決了每次只能對單個包裝進行加工，工作效率相對較低，限制了生產線的產能和效率的問題，提高了加工效率。

技術研發人員：燕森,韓振師,于冬梅
受保護的技術使用者：山東連發醫用塑膠制品有限公司
技術研發日：20240705
技術公布日：2025/4/24
