本發明涉及mems壓力傳感器加工，尤其涉及一種基于離子束修整技術的控制mems空腔結構硅厚的方法。

背景技術：

1、mems壓力傳感器在汽車工業/醫療設備/物聯網等領域被廣泛應用。目前的mems壓力傳感器需要制備一定的空腔結構，現有的控制空腔結構硅厚的方法較為單一，即通過濕法腐蝕，其中腐蝕液的選擇包括koh(氫氧化鉀)和tmah((四甲基氫氧化銨)。但這兩種腐蝕液都存在不可避免的缺點，影響最終剩余硅厚達標。主要原因是：在腐蝕過程因產品空腔要求厚度多達幾百微米，進而需要長時間腐蝕，腐蝕機臺濃度控制可能存在波動，因此腐蝕速率可能存在一定偏差，最終厚度可能較空腔目標值存在波動，無法完全精準控制在目標值。最終在測試匹配時厚度差異影響應力差異，從而導致匹配時電性失效，器件合格率低。因而，如何準確控制空腔硅應力薄膜處的硅厚是亟需解決的技術問題。

技術實現思路

1、為解決背景技術中存在的技術問題，本發明提出一種基于離子束修整技術的控制mems空腔結構硅厚的方法。

2、本發明提出的一種基于離子束修整技術的控制mems空腔結構硅厚的方法，包括以下步驟：

3、s1.在硅襯底上沉積介質層，形成圖形化的濕法腐蝕的掩模層；

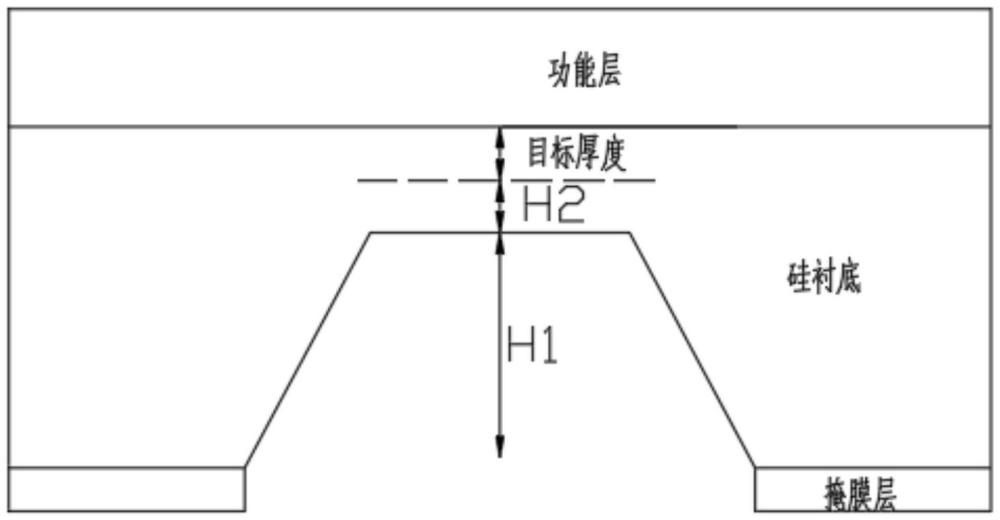

4、s2.基于掩膜開口位置，通過堿腐蝕液腐蝕硅形成初步mems空腔，并且控制剩余硅厚較目標厚度最多厚h2預留，h2預留不大于3μm；

5、s3.量測步驟s2后空腔處硅厚，計算實際厚度與目標厚度的差h2，通過trim(離子束修整)技術需去除硅襯底上底部h2厚度。

6、具體地，步驟s1中通過光刻和刻蝕形成圖形化的掩膜層。

7、具體地，步驟s1中介質層可以是二氧化硅或氮化硅。

8、作為本發明進一步優化的方案，步驟s2中的堿腐蝕液為koh(氫氧化鉀)或tmah(四甲基氫氧化銨)。

9、作為本發明進一步優化的方案，將需trim(離子束修整)技術去除的厚度分成至少兩次trim(離子束修整)技術完成，且前一次的trim(離子束修整)技術去除的厚度大于后一次trim(離子束修整)技術去除的厚度。

10、作為本發明進一步優化的方案，具體地s3包括：

11、s31.進行第一次trim(離子束修整)技術去除數值為h21的厚度；

12、s32.量測第一次trim(離子束修整)技術后剩余的硅厚，進行第二次trim(離子束修整)技術去除數值為h22的厚度；

13、s33.量測第二次trim(離子束修整)技術后剩余的硅厚，進行第三次trim(離子束修整)技術去除數值為h23的厚度；

14、h21>h22≥h23，h21+h22+h23＝h2。

15、作為本發明進一步優化的方案，h21＝量測的步驟s2后空腔處硅厚-目標厚度-1μm。

16、h21＝量測的步驟s2后空腔處硅厚-目標厚度-1μm；

17、作為本發明進一步優化的方案，量測第一次trim(離子束修整)技術后剩余的硅厚，并計算第二次trim(離子束修整)的厚度：h22＝量測的步驟s31后空腔處硅厚-目標厚度-0.5μm；

18、量測第二次trim(離子束修整)技術后剩余的硅厚，并計算第三次trim(離子束修整)的厚度：h23為測量第二次trim(離子束修整)技術后剩余的硅厚與目標厚度的差值。

19、目前控制mems空腔結構的硅厚是由koh或tmah濕法腐蝕完成。在腐蝕過程因產品空腔要求厚度多達幾百微米，進而需要長時間腐蝕，腐蝕機臺濃度控制可能存在波動，因此腐蝕速率可能存在一定偏差，最終厚度可能較空腔目標值存在波動，無法完全精準控制在目標值范圍內。其中trim(離子束修整)技術腐蝕速率較低，腐蝕時間更長，精準控制硅厚難度就會更大。本發明通過減少少量濕法腐蝕時間，再將部分厚度轉移至用trim(離子束修整)進行去除，使剩余硅厚在目標范圍內波動，消除濕法腐蝕帶來的偏差，提高器件合格率。

20、本發明中，所提出的基于離子束修整技術的控制mems空腔結構硅厚的方法，在濕法腐蝕硅硅襯底的過程中減少少量時間，使空腔處所剩硅厚多余目標值，再將多余厚度轉移至用trim(離子束修整)進行去除，形成空腔并達到目標值，這樣可以消除濕法腐蝕帶來的對厚度均勻性和微尺寸的影響。進一步地，通過增加多次trim(離子束修整)技術進行厚度精準控制控制硅厚，而且是使用工藝線上現有設備，擴展現有工藝能力，保證晶圓產出率變高。

21、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，步驟s1中通過光刻和刻蝕形成圖形化的掩膜層。

3.根據權利要求1所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，步驟s1中介質層是二氧化硅或氮化硅。

4.根據權利要求1所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，步驟s2中的堿腐蝕液為koh(氫氧化鉀)溶液或tmah(四甲基氫氧化銨)溶液。

5.根據權利要求1所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，步驟s3中將需trim(離子束修整)技術去除的厚度分成至少兩次trim(離子束修整)技術完成，且前一次的trim(離子束修整)技術去除的厚度大于后一次trim(離子束修整)技術去除的厚度。

6.根據權利要求5所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，具體地步驟s3包括：

7.根據權利要求6所述的基于離子束修整技術的控制mems空腔結構硅厚的方法，其特征在于，h21＝量測的步驟s2后空腔處硅厚-目標厚度-1μm；

技術總結
本發明公開了一種基于離子束修整技術的控制MEMS空腔結構硅厚的方法，包括以下步驟：S1.在硅襯底上沉積介質層，形成圖形化的濕法腐蝕的掩模層；S2.基于掩膜開口位置，通過堿腐蝕液腐蝕硅形成初步MEMS空腔，并且控制剩余硅厚較目標厚度最多厚H<subgt;2預留</subgt;；S3.量測步驟S2后空腔處硅厚，計算實際厚度與目標厚度的差H<subgt;2</subgt;，通過TRIM(離子束修整)技術需去除硅襯底上底部H<subgt;2</subgt;厚度。本方法在濕法腐蝕硅襯底的過程中減少少量時間，使空腔處所剩硅厚多余目標值，再將多余厚度轉移至用TRIM(離子束修整)進行去除，形成空腔并達到目標值，這樣可以消除濕法腐蝕帶來的對厚度均勻性和微尺寸的影響。

技術研發人員：周佳梅,丁敬秀,唐偉,王昕,高琳娜
受保護的技術使用者：安徽華鑫微納集成電路有限公司
技術研發日：
技術公布日：2025/4/24
