本技術涉及膜絲收卷設備，特別是一種膜絲束用多邊收絲輪。

背景技術：

1、膜絲，中空纖維膜的俗稱，作為超濾組件或其他過濾器件的主要組成部件之一，中空纖維膜的外形像纖維狀，具有自支撐作用的膜。中空纖維膜是以聚砜、二甲基乙酰胺為原料加工成中空內腔的纖維絲，再除以高滲透性聚合物，具有選擇性滲透特性。

2、膜絲在成型時為連續絲狀，需要借助收卷設備將膜絲進行收集，然后在根據超濾組件或者其他過濾器件的需求，成卷的膜絲進行放料并定長切割，再將一一切斷的膜絲進行收集。這種先收絲后切斷再收集的工作模式，比較繁瑣，工作量大，工作效率極低。

技術實現思路

1、本實用新型的目的在于提供一種膜絲束用多邊收絲輪，以解決傳統膜絲先收絲后切斷再收集的工作模式，比較繁瑣，工作量大，工作效率極低的問題。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種膜絲束用多邊收絲輪，包括輪架和多個載絲組件，所述輪架沿圓周方向上設置有多個支桿，所述載絲組件分別與所述支桿一一可拆卸連接；其中，

4、所述載絲組件包括橫板、限位螺桿和滑動結構，所述橫板通過所述滑動結構與所述支桿連接，所述限位螺桿對稱設置且穿過所述橫板將所述滑動結構鎖定。

5、進一步的技術方案是：所述滑動結構由t型滑軌和t型滑塊組成。

6、進一步的技術方案是：所述橫板的兩端上設置有壓桿，所述壓桿與所述橫板磁性連接。

7、進一步的技術方案是：所述橫板的兩端上設置有用于膜絲的容納槽。

8、進一步的技術方案是：相鄰的所述橫板之間具有縫隙。

9、進一步的技術方案是：多個所述橫板呈等邊多邊形結構。

10、與現有技術相比，本實用新型至少能達到以下有益效果之一的是：

11、本實用新型提出一種膜絲束用多邊收絲輪，該多邊收絲輪將連續的膜絲收卷在多個載絲組件上，膜絲繞成多圈后，直接根據載絲組件的長度進行切斷，同時一次性得到多個定長的膜絲，然后將膜絲暫時固定在載絲組件上，防止散亂，并且方便隨載絲組件從輪架上取下，方便操作，并達到批量作業的目的，簡化膜絲加工流程，提高作業效率。

技術特征：

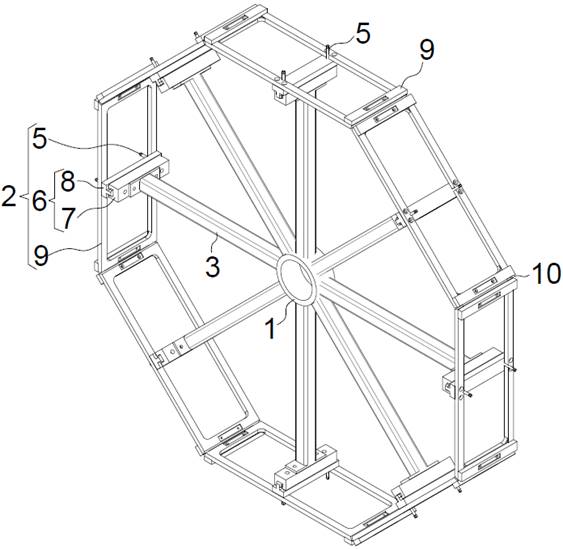

1.一種膜絲束用多邊收絲輪，其特征在于：包括輪架（1）和多個載絲組件（2），所述輪架（1）沿圓周方向上設置有多個支桿（3），所述載絲組件（2）分別與所述支桿（3）一一可拆卸連接；其中，

2.根據權利要求1所述的膜絲束用多邊收絲輪，其特征在于：所述滑動結構（6）由t型滑軌（7）和t型滑塊（8）組成。

3.根據權利要求1所述的膜絲束用多邊收絲輪，其特征在于：所述橫板（4）的兩端上設置有壓桿（9），所述壓桿（9）與所述橫板（4）磁性連接。

4.根據權利要求3所述的膜絲束用多邊收絲輪，其特征在于：所述橫板（4）的兩端上設置有用于膜絲的容納槽。

5.根據權利要求1所述的膜絲束用多邊收絲輪，其特征在于：相鄰的所述橫板（4）之間具有縫隙（10）。

6.根據權利要求1所述的膜絲束用多邊收絲輪，其特征在于：多個所述橫板（4）呈等邊多邊形結構。

技術總結
本技術公開了一種膜絲束用多邊收絲輪，包括輪架和多個載絲組件，輪架沿圓周方向上設置有多個支桿，載絲組件分別與支桿一一可拆卸連接；載絲組件包括橫板、限位螺桿和滑動結構，橫板通過滑動結構與支桿連接，限位螺桿對稱設置且穿過橫板將滑動結構鎖定。該多邊收絲輪將連續的膜絲收卷在多個載絲組件上，膜絲繞成多圈后，直接根據載絲組件的長度進行切斷，同時一次性得到多個定長的膜絲，然后將膜絲暫時固定在載絲組件上，防止散亂，并且方便隨載絲組件從輪架上取下，方便操作，并達到批量作業的目的，簡化膜絲加工流程，提高作業效率。

技術研發人員：管繼明
受保護的技術使用者：康源技術（廣州）有限公司
技術研發日：20240705
技術公布日：2025/4/28
