本技術實施例涉及化妝品包裝，特別涉及一種閥門連體按頭以及化妝品包裝容器。

背景技術：

1、隨著人們生活水品的不斷提高，對外表也越來越重視，特別是女性，化妝是其生活中不可缺少的一部分，一些液體的化妝品大都采用瓶體進行盛裝，如香水、精華液等一般都是盛裝在化妝瓶中。噴霧式化妝品包裝瓶因為噴灑均勻、使用方便，所以噴霧式化妝品包裝瓶的應用愈來愈廣泛。

2、現有的噴霧式化妝品包裝容器通常使用氣霧罐，其一般包括罐體、閥門以及噴頭，噴頭通過按壓操作以用于觸發閥門打開，進而使罐體內的氣霧劑通過閥門噴出。現有的噴頭通常其按壓部較為短小局限，給按壓操作帶來諸多不便，不利于將泡沫氣霧劑噴出。

技術實現思路

1、本實用新型實施方式的目的在于提供一種閥門連體按頭以及化妝品包裝容器，旨在解決現有的噴霧式化妝品包裝容器的按壓部較為短小局限，給按壓操作帶來諸多不便的問題。

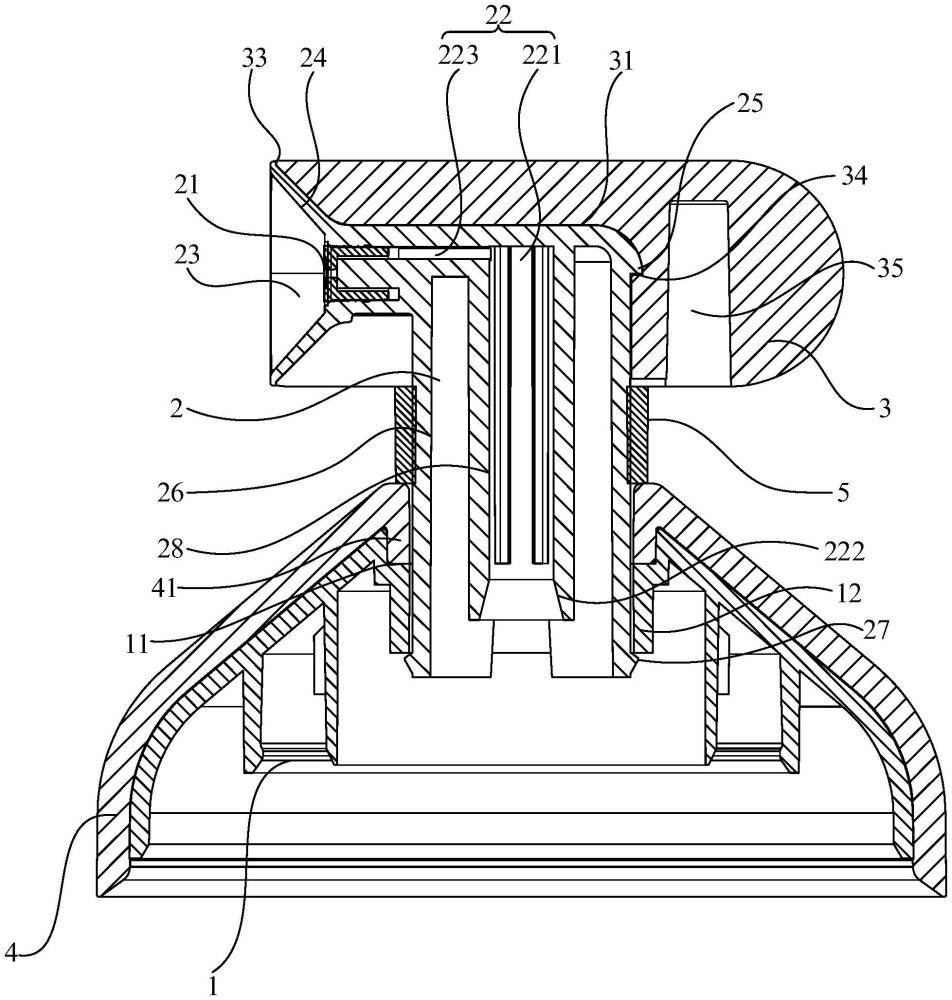

2、為解決上述技術問題，本實用新型的實施方式提供了一種閥門連體按頭，包括：

3、底座，所述底座的下端用于套裝于氣霧罐的上端外；

4、按鈕，所述按鈕的下端套裝于所述底座的上端內，所述按鈕的下端用于抵接所述氣霧罐上的閥門的閥桿，所述按鈕相對于所述底座呈能夠上下活動設置，以通過所述按鈕推動所述閥桿，所述按鈕的上端的周側面上設置有霧點，所述按鈕上設置有連通所述霧點與所述閥門的導液通道；

5、按帽，所述按帽的下端面上設置有容納槽，所述按鈕的上端位于所述容納槽內，所述容納槽的槽側壁上對應所述霧點設置有避讓口，所述按帽的截面形狀呈圓形設置，所述按帽的直徑從上至下呈先逐漸變大后逐漸變小設置，以讓所述按帽的周側面遠離所述霧點的部分呈弧面設置。

6、本實用新型的閥門連體按頭采用圓形的按帽作為按壓部，并且按帽的周側面為弧面，如此閥門連體按頭的頂部按壓區域保留了一定較大的接觸面積，減少了壓強，從而減少了交互過程中消費者長時間按壓可能產生的不適感。

7、優選地，所述按帽靠近所述霧點的一端設置有切邊結構，以在所述切邊結構處形成所述避讓口。

8、優選地，所述容納槽的形狀與所述按鈕的上端的形狀相適配。

9、優選地，所述按鈕的上端的周側面上設置有避讓槽，所述霧點設置于所述避讓槽的槽底壁上，所述避讓槽在所述霧點的噴射方向上呈逐漸外擴設置，以讓所述避讓槽的槽側壁位于所述霧點的噴射范圍外。

10、優選地，所述按鈕的上端的周側面上凸設有與所述避讓槽的形狀相適配的凸臺，所述避讓槽設置于所述凸臺上。

11、優選地，所述按鈕的上端的周側面上凸設有抵接凸起，所述容納槽的內槽側壁上對應所述抵接凸起設置有抵接面，所述抵接凸起抵接于所述抵接面遠離所述容納槽的槽口的一側。

12、優選地，所述按帽的下端面上設置有減重孔，所述減重孔位于所述容納槽遠離所述霧點的一側。

13、優選地，所述閥門連體按頭還包括外殼，所述外殼罩設于所述底座外。

14、優選地，所述底座的上端面上設置有環繞所述按鈕設置的環形凹槽，所述外殼的內殼面上對應所述環形凹槽設置有環形凸起，所述環形凸起位于所述環形凹槽內。

15、優選地，所述底座包括沿著上下向延伸的筒狀部，所述按鈕包括沿著上下向延伸的套接部，所述套接部的上端位于所述容納槽內，所述套接部的下端套接于所述筒狀部內，所述套接部的下端的外周側面上設置有環形扣鉤，所述環形扣鉤位于所述筒狀部的下側；在所述按鈕位于初始位置的情況下，所述環形扣鉤扣持于所述筒狀部的下端面。

16、優選地，所述閥門連體按頭還包括卡子，所述卡子可拆卸地設置于所述按鈕上；在所述按鈕位于初始位置的情況下，所述卡子箍設于所述套接部外，所述卡子抵接于所述按帽與所述外殼之間。

17、優選地，所述按鈕包括沿著上下向延伸的抵接柱，所述抵接柱位于所述套接部內，所述導液通道包括設置于所述抵接柱的下端面上的豎直段，所述豎直段的下端從上到下呈逐漸外擴設置而在所述豎直段的下端的通道壁上形成傾斜面，以讓所述閥桿從下向上地伸入所述豎直段內后抵接所述傾斜面。

18、優選地，所述外殼的外表面為磨砂面或者啞光面。

19、為了實現上述目的，本實用新型還提供一種化妝品包裝容器，包括：

20、氣霧罐，所述氣霧罐的上端設置有閥門；

21、閥門連體按頭，所述閥門連體按頭為上述的閥門連體按頭，所述閥門連體按頭的底座的下端套裝于所述氣霧罐的上端外，所述閥門連體按頭的按鈕的下端抵接所述閥門的閥桿。

技術特征：

1.一種閥門連體按頭，其特征在于，包括：

2.如權利要求1所述的閥門連體按頭，其特征在于，所述按帽靠近所述霧點的一端設置有切邊結構，以在所述切邊結構處形成所述避讓口；和/或，

3.如權利要求1所述的閥門連體按頭，其特征在于，所述按鈕的上端的周側面上設置有避讓槽，所述霧點設置于所述避讓槽的槽底壁上，所述避讓槽在所述霧點的噴射方向上呈逐漸外擴設置，以讓所述避讓槽的槽側壁位于所述霧點的噴射范圍外。

4.如權利要求3所述的閥門連體按頭，其特征在于，所述按鈕的上端的周側面上凸設有與所述避讓槽的形狀相適配的凸臺，所述避讓槽設置于所述凸臺上。

5.如權利要求1所述的閥門連體按頭，其特征在于，所述按鈕的上端的周側面上凸設有抵接凸起，所述容納槽的內槽側壁上對應所述抵接凸起設置有抵接面，所述抵接凸起抵接于所述抵接面遠離所述容納槽的槽口的一側；和/或，

6.如權利要求1所述的閥門連體按頭，其特征在于，所述閥門連體按頭還包括外殼，所述外殼罩設于所述底座外，其中：

7.如權利要求6所述的閥門連體按頭，其特征在于，所述閥門連體按頭還包括卡子，所述卡子可拆卸地設置于所述按鈕上；在所述按鈕位于初始位置的情況下，所述卡子箍設于所述套接部外，所述卡子抵接于所述按帽與所述外殼之間。

8.如權利要求6所述的閥門連體按頭，其特征在于，所述按鈕包括沿著上下向延伸的抵接柱，所述抵接柱位于所述套接部內，所述導液通道包括設置于所述抵接柱的下端面上的豎直段，所述豎直段的下端從上到下呈逐漸外擴設置而在所述豎直段的下端的通道壁上形成傾斜面，以讓所述閥桿從下向上地伸入所述豎直段內后抵接所述傾斜面。

9.如權利要求6所述的閥門連體按頭，其特征在于，所述外殼的外表面為磨砂面或者啞光面。

10.一種化妝品包裝容器，其特征在于，包括：

技術總結
本技術提供了一種閥門連體按頭以及化妝品包裝容器，閥門連體按頭包括底座、按鈕、按帽，按鈕的下端套裝于底座的上端內，按鈕的下端抵接氣霧罐上的閥門的閥桿，按鈕相對于底座呈能夠上下活動設置，按鈕上設置有霧點、導液通道；按帽的下端面上設置有容納槽，按鈕的上端位于容納槽內，容納槽上設置有避讓口，按帽的截面形狀呈圓形設置，按帽的直徑從上至下呈先逐漸變大后逐漸變小設置，以讓按帽的周側面遠離霧點的部分呈弧面設置。本技術的閥門連體按頭采用圓形的按帽作為按壓部，并且按帽的周側面為弧面，如此閥門連體按頭的頂部按壓區域保留了一定較大的接觸面積，減少了壓強，從而減少了交互過程中消費者長時間按壓可能產生的不適感。

技術研發人員：謝敏,謝玲,陳亮,胡曉蕓
受保護的技術使用者：上海樂循理生物科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
