本技術涉及印刷品，具體為一種便于更換收卷棍的包裝印刷品收卷裝置。

背景技術：

1、包裝印刷品是以各種包裝材料為載體的印刷，旨在通過在包裝上印上裝飾性花紋、圖案或文字，使產品更具吸引力或說明性，從而傳遞信息、增加銷量。常見的印刷方法包括凸版印刷、平板印刷、凹版印刷、絲網印刷和孔板印刷等。印刷的主要要素包括紙張、油墨和色彩等，在對包裝印刷品進行加工的時候，就會使用到便于更換收卷棍的包裝印刷品收卷裝置；

2、如中國專利cn217675768u所公開一種便于更換收卷棍的包裝印刷品收卷裝置，該裝置對收卷輥進行拆除更換時，將螺帽扭出，之后手動拉動把手，使活動臺在固定座、滑塊和滑桿的作用下向外拉動，直至軸承座與輥體一端脫離，之后再手動將輥體取出即可，達到了便于更換收卷輥的作用；

3、但該專利中存在一定的缺陷，該裝置在對收卷輥進行安裝和拆卸的時候，需要操作人員反復對螺帽進行轉動，轉動的過程中就需要花費大量的時間，導致操作人員工作量提高的問題。

技術實現思路

1、本實用新型的目的在于提供了一種便于更換收卷棍的包裝印刷品收卷裝置，達到解決上述背景技術中提出問題的目的。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于更換收卷棍的包裝印刷品收卷裝置，包括加工箱，

3、固定安裝在所述加工箱底部的支撐腿；

4、以及設置在所述加工箱頂部的加工組件；

5、所述加工組件包括安裝在加工箱頂部位置的安裝機構；

6、所述加工箱的頂部位置安裝有輔助機構，所述輔助機構與安裝機構相連接。

7、優選的，所述支撐腿的數量有四個，四個所述支撐腿的形狀大小均相等，四個所述支撐腿分別固定安裝在加工箱的底部四角位置，通過支撐腿可以對裝置整體的位置進行支撐。

8、優選的，所述加工箱的頂部固定安裝有立板，所述立板的側壁固定安裝有三角支架，所述三角支架的底部與加工箱的頂部固定連接，所述加工箱的內壁滑動安裝有抽屜。

9、優選的，所述安裝機構包括電機，所述電機固定安裝在立板的側壁，所述電機通過輸出端的轉軸活動貫穿立板的內壁延伸至立板的另一側，且傳動安裝有轉輥，所述轉輥的側壁固定安裝有限位板，所述轉輥的內壁固定安裝有氣缸，所述氣缸的輸出端傳動安裝有伸縮桿，所述伸縮桿的另一端固定安裝有調節板，所述調節板的側壁固定安裝有側板，所述側板的內壁鉸接安裝有鉸接桿，所述鉸接桿的另一端鉸接安裝有限定板，所述限定板的側壁與轉輥的內壁鉸接連接。

10、優選的，所述限定板的數量有兩個，兩個所述限定板的形狀大小均相等，兩個所述限定板相對于轉輥上下方向上的中間面對稱設置。

11、優選的，所述輔助機構包括連接套筒，所述連接套筒的內壁滑動安裝有長桿，所述長桿的頂部固定安裝有弧形支架，所述連接套筒的側壁螺紋安裝有定位螺桿，弧形支架的內壁與轉輥的底部接觸設置。

12、優選的，所述定位螺桿的一端活動貫穿長桿的內壁，所述定位螺桿的側壁與長桿的內壁轉動連接。

13、本實用新型提供了一種便于更換收卷棍的包裝印刷品收卷裝置。具備以下有益效果：

14、(1)、本實用新型通過操作人員對氣缸進行開啟，氣缸通過輸出端的伸縮桿帶動調節板和側板向左側位置進行移動，側板會對鉸接桿的一端進行拉動，鉸接桿對限定板的一端進行拉動，此時限定板會在轉輥的內壁進行轉動，促使限定板的一端折疊到轉輥的內側，隨后就可以直接對收卷輥的位置進行安裝，收卷輥的安裝好，就可以調節限定板的位置，使其移動到原來的位置，便于操作人員快速對收卷輥進行安裝和拆卸，解決了現有裝置在對收卷輥進行安裝和拆卸的時候，需要操作人員反復對螺帽進行轉動，轉動的過程中就需要花費大量的時間，導致操作人員工作量提高的問題。

15、(2)、本實用新型通過操作人員調節弧形支架與轉輥底部進行接觸設置的時候，弧形支架可以對轉輥的底部進行支撐，提高轉輥轉動時候的穩定性，當操作人員對收卷輥進行取出的時候，就可以直接對定位螺桿進行轉動，促使定位螺桿脫離連接套筒的內壁，此時長桿就會在連接套筒的內壁進行滑動，促使弧形支架的位置進行下降，便于操作人員將收卷輥進行取出。

技術特征：

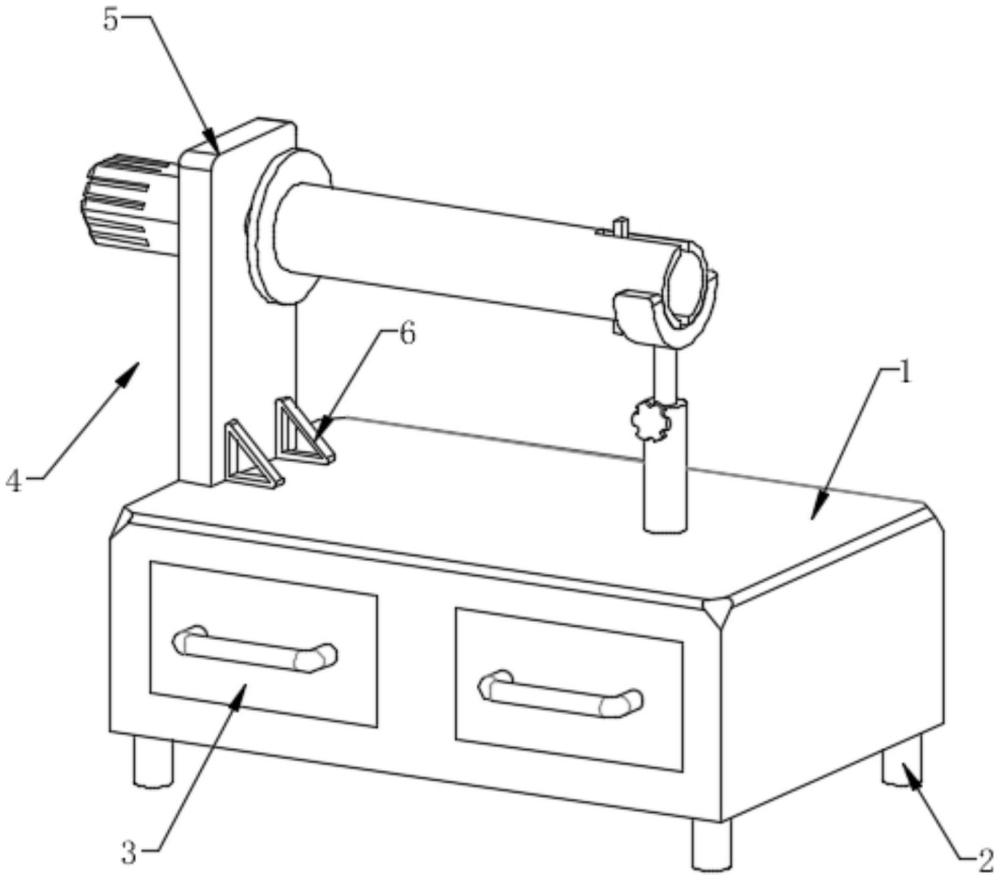

1.一種便于更換收卷棍的包裝印刷品收卷裝置，包括加工箱（1），

2.根據權利要求1所述的一種便于更換收卷棍的包裝印刷品收卷裝置，其特征在于：所述支撐腿（2）的數量有四個，四個所述支撐腿（2）的形狀大小均相等，四個所述支撐腿（2）分別固定安裝在加工箱（1）的底部四角位置。

3.根據權利要求1所述的一種便于更換收卷棍的包裝印刷品收卷裝置，其特征在于：所述加工箱（1）的頂部固定安裝有立板（5），所述立板（5）的側壁固定安裝有三角支架（6），所述三角支架（6）的底部與加工箱（1）的頂部固定連接，所述加工箱（1）的內壁滑動安裝有抽屜（3）。

4.根據權利要求1所述的一種便于更換收卷棍的包裝印刷品收卷裝置，其特征在于：所述限定板（418）的數量有兩個，兩個所述限定板（418）的形狀大小均相等，兩個所述限定板（418）相對于轉輥（412）上下方向上的中間面對稱設置。

5.根據權利要求1所述的一種便于更換收卷棍的包裝印刷品收卷裝置，其特征在于：所述輔助機構（42）包括連接套筒（421），所述連接套筒（421）的內壁滑動安裝有長桿（423），所述長桿（423）的頂部固定安裝有弧形支架（424），所述連接套筒（421）的側壁螺紋安裝有定位螺桿（422）。

6.根據權利要求5所述的一種便于更換收卷棍的包裝印刷品收卷裝置，其特征在于：所述定位螺桿（422）的一端活動貫穿長桿（423）的內壁，所述定位螺桿（422）的側壁與長桿（423）的內壁轉動連接。

技術總結
本技術涉及印刷品技術領域，且公開了一種便于更換收卷棍的包裝印刷品收卷裝置，包括加工箱，固定安裝在所述加工箱底部的支撐腿，以及設置在所述加工箱頂部的加工組件，所述加工組件包括安裝在加工箱頂部位置的安裝機構，所述加工箱的頂部位置安裝有輔助機構，所述輔助機構與安裝機構相連接，所述安裝機構包括電機，所述電機固定安裝在立板的側壁，所述電機通過輸出端的轉軸活動貫穿立板的內壁延伸至立板的另一側，且傳動安裝有轉輥。本技術解決了現有裝置在對收卷輥進行安裝和拆卸的時候，需要操作人員反復對螺帽進行轉動，轉動的過程中就需要花費大量的時間，導致操作人員工作量提高的問題。

技術研發人員：梁玥茜,朱香,劉定敏
受保護的技術使用者：上海翔澍科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
