本技術涉及籃子，尤其涉及一種可掛可疊多功能四邊籃。

背景技術：

1、貨物籃是一種用于攜帶和儲存購物物品的容器。它通常由堅固的材料制成，如塑料、金屬或紡織品。貨物籃有各種尺寸和設計，以適應不同的使用需求。

2、目前市場上較為常見的運輸商品或商場內使用的購物籃都是四邊籃組成的，都能夠起到放置商品的工作，而商品過多時，籃子堆疊放置會壓壞下一層的商品導致無法堆疊放置，單人推送時需要多次往返運輸，費時費力。

技術實現思路

1、本實用新型提供一種可掛可疊多功能四邊籃，其可以掛在轉運車或其它設備上、可堆疊收納減少空間及運輸成本、籃子里有商品時可調整方向堆疊放置留有空間，不被壓壞、堆疊時相互套入而穩定，調整使用簡單方便。

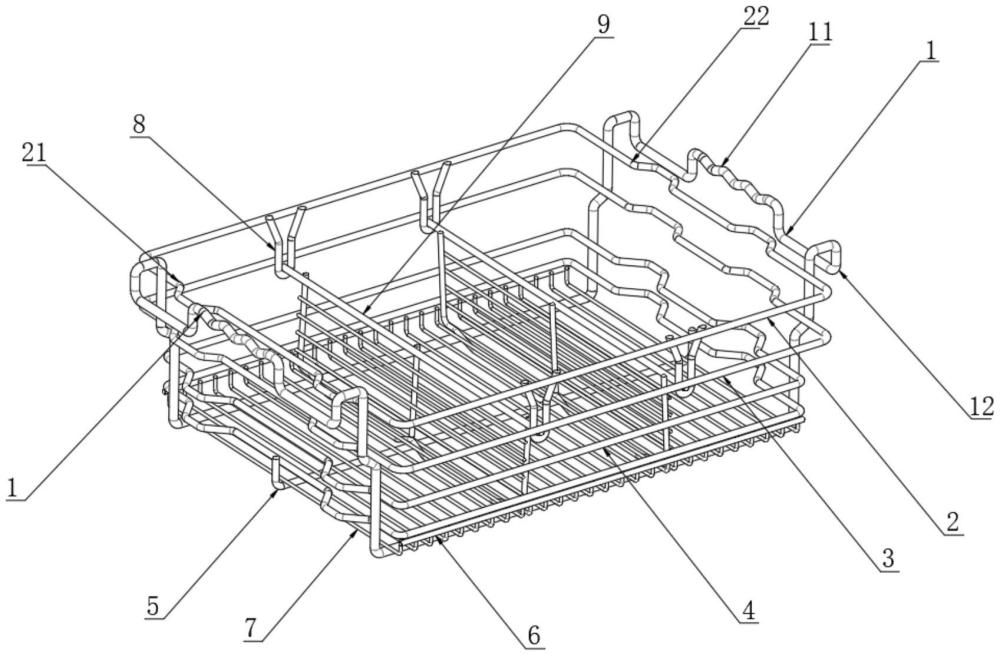

2、為了解決上述技術問題，本實用新型提供一種可掛可疊多功能四邊籃，包括：

3、主邊框，兩端部對稱設置有提手段和掛鉤段；

4、上邊框，設置于所述主邊框內側，所述上邊框兩端部分別設有第一左凸起段和第一右凸起段；

5、中邊框，設置于所述上邊框底部，所述中邊框兩端部分別設有第二左凸起段和第二右凸起段；

6、下邊框，數量設置為兩個且設置于所述中邊框底部，所述下邊框兩端部分別設有第三左凸起段和第三右凸起段；

7、底網邊筋，數量設置為兩個，兩個所述底網邊筋之間均勻設有網絲，所述網絲底部設有底網中筋；

8、分隔卡槽，數量設置為多個，多個所述分隔卡槽固定設置于所述上邊框內側，所述分隔卡槽內部插接有分隔片。

9、作為上述技術方案的優選，所述主邊框包括對稱設置的兩個主橫桿和兩個主豎桿，且主橫桿與主豎桿垂直連接，所述掛鉤段設置于主豎桿頂部外側，所述提手段設置于相鄰兩個所述掛鉤段之間。

10、作為上述技術方案的優選，所述上邊框、所述中邊框均卡設于對稱設置的兩個所述掛鉤段內側，所述下邊框卡設于對稱設置的兩個主豎桿內側。

11、作為上述技術方案的優選，所述上邊框兩端分別對稱設有兩個第一左凸起段和第一右凸起段，所述中邊框兩端分別對稱設有兩個第二左凸起段和第二右凸起段，所述下邊框兩端分別對稱設有兩個第三左凸起段和第三右凸起段。

12、作為上述技術方案的優選，兩個所述第一左凸起段之間的距離大于兩個所述第一右凸起段之間的距離，兩個所述第一左凸起段之間的距離與兩個所述第二左凸起段之間的距離、兩個所述第三左凸起段之間的距離相同，所述第一左凸起段長度與所述第三左凸起段長度相同且小于所述第二左凸起段長度。

13、作為上述技術方案的優選，兩個所述第一右凸起段之間的距離與兩個所述第二右凸起段之間的距離、兩個所述第三右凸起段之間的距離相同，所述第一右凸起段長度與所述第三右凸起段長度相同且小于所述第二右凸起段長度。

14、作為上述技術方案的優選，所述網絲均勻設置于所述主邊框的兩個主橫桿之間，所述底網邊筋固定設置于所述網絲的端部。

15、本實用新型提供了一種可掛可疊多功能四邊籃，具有主邊框、上邊框、中邊框、下邊框、分隔卡槽和分隔片，上邊框、中邊框和下邊框兩端分別設有兩個凸起段，兩個第一左凸起段之間的距離大于兩個第一右凸起段之間的距離，第一左凸起段長度與第三左凸起段長度相同且小于第二左凸起段長度，第一右凸起段長度與第三右凸起段長度相同且小于第二右凸起段長度，能夠在多個四邊籃堆疊放置時可以調整上面四邊籃的左右方向，使上面四邊籃的第一左凸起段、第二左凸起段和第三左凸起段于下面四邊籃的第一左凸起段、第二左凸起段和第三左凸起段處于同一位置，前后方向錯開一根網絲線徑時整體進入至下面四邊籃內部，在套入過程中，第二左凸起段比第三左凸起段要寬，便于套入更深，減少收納時二個籃子的高度，能夠堆積放置多個四邊籃，在運輸、收納時減少空間，也可將上面四邊籃的方向與下面四邊籃的方向調整相反，左右位置調換，使得上面的四邊籃被擱置，上面四邊籃的第三右凸起段擱置在下面四邊籃的第一左凸起段上，上面四邊籃的第三左凸起段凸起擱置在下面四邊籃的第一右凸起段上，不會堆放到收納位置，可以堆疊放置物品，整個四邊籃能夠掛在轉運車或其它設備上、可堆疊收納減少空間及運輸成本、籃子里有商品時可調整方向堆疊放置留有空間，不被壓壞、堆疊時相互套入而穩定，調整使用簡單方便，另外也可根據需要調整放置分隔片防止商品串混。

16、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，而可依照說明書的內容予以實施，并且為了讓本實用新型的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本實用新型的具體實施方式。

技術特征：

1.一種可掛可疊多功能四邊籃，其特征在于，包括：

2.根據權利要求1所述的一種可掛可疊多功能四邊籃，其特征在于，所述主邊框(1)包括對稱設置的兩個主橫桿和兩個主豎桿，且主橫桿與主豎桿垂直連接，所述掛鉤段(12)設置于主豎桿頂部外側，所述提手段(11)設置于相鄰兩個所述掛鉤段(12)之間。

3.根據權利要求2所述的一種可掛可疊多功能四邊籃，其特征在于，所述上邊框(2)、所述中邊框(3)均卡設于對稱設置的兩個所述掛鉤段(12)內側，所述下邊框(4)卡設于對稱設置的兩個主豎桿內側。

4.根據權利要求1所述的一種可掛可疊多功能四邊籃，其特征在于，所述上邊框(2)兩端分別對稱設有兩個第一左凸起段(21)和第一右凸起段(22)，所述中邊框(3)兩端分別對稱設有兩個第二左凸起段(31)和第二右凸起段(32)，所述下邊框(4)兩端分別對稱設有兩個第三左凸起段(41)和第三右凸起段(42)。

5.根據權利要求4所述的一種可掛可疊多功能四邊籃，其特征在于，兩個所述第一左凸起段(21)之間的距離大于兩個所述第一右凸起段(22)之間的距離，兩個所述第一左凸起段(21)之間的距離與兩個所述第二左凸起段(31)之間的距離、兩個所述第三左凸起段(41)之間的距離相同，所述第一左凸起段(21)長度與所述第三左凸起段(41)長度相同且小于所述第二左凸起段(31)長度。

6.根據權利要求4所述的一種可掛可疊多功能四邊籃，其特征在于，兩個所述第一右凸起段(22)之間的距離與兩個所述第二右凸起段(32)之間的距離、兩個所述第三右凸起段(42)之間的距離相同，所述第一右凸起段(22)長度與所述第三右凸起段(42)長度相同且小于所述第二右凸起段(32)長度。

7.根據權利要求2所述的一種可掛可疊多功能四邊籃，其特征在于，所述網絲(7)均勻設置于所述主邊框(1)的兩個主橫桿之間，所述底網邊筋(6)固定設置于所述網絲(7)的端部。

技術總結
本技術公開了一種可掛可疊多功能四邊籃，包括：主邊框，兩端部對稱設置有提手段和掛鉤段；上邊框，設置于所述主邊框內側，所述上邊框兩端部分別設有第一左凸起段和第一右凸起段；中邊框，設置于所述上邊框底部，所述中邊框兩端部分別設有第二左凸起段和第二右凸起段；下邊框，數量設置為兩個且設置于所述中邊框底部，所述下邊框兩端部分別設有第三左凸起段和第三右凸起段；底網邊筋，數量設置為兩個，兩個所述底網邊筋之間均勻設有網絲。本技術能夠掛在轉運車或其它設備上、可堆疊收納減少空間及運輸成本、籃子里有商品時可調整方向堆疊放置留有空間，不被壓壞、堆疊時相互套入而穩定，調整使用簡單方便。

技術研發人員：金昌龍
受保護的技術使用者：寧波九隆五金有限公司
技術研發日：20240709
技術公布日：2025/4/28
