本技術涉及傳送裝置，尤其涉及一種預灌封注射器包裝盒轉運系統。

背景技術：

1、在預灌封注射器包裝盒的自動輸送過程中，與下游設備是否精確對接，是自動輸送能否成功的關鍵。對接時要檢測下游設備輸送帶是否到位、要檢測預灌封注射器包裝盒是否在位、并且需要將預灌封注射器包裝盒需要切除的部分朝向下游設備開袋機的切刀機構。而現有的預灌封注射器包裝盒的轉運系統，在工作過程中容易出現預灌封注射器包裝盒在輸送過程中錯位、堵塞的現象，運輸故障高，從而導致生產效率較低。

技術實現思路

1、本實用新型的目的在于提供一種預灌封注射器包裝盒轉運系統，該系統能夠保證快速、穩定、高效地實現預灌封注射器包裝盒的轉運，避免預灌封注射器包裝盒出現錯位及堵塞的現象，有利于提升預灌封注射器包裝盒的生產效率。

2、為達此目的，本實用新型采用以下技術方案：

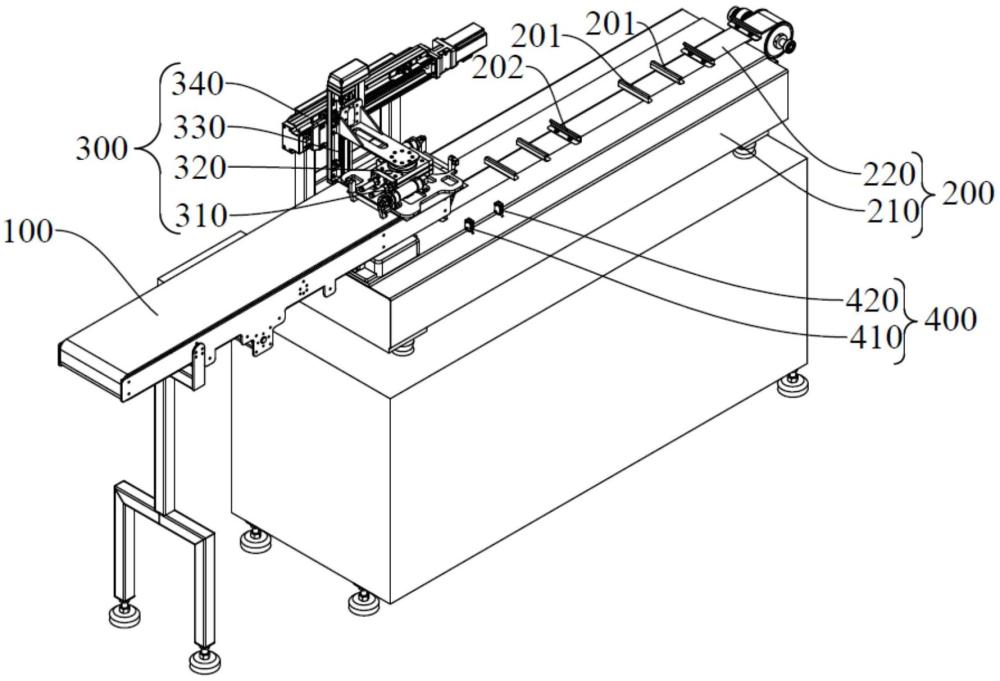

3、本實用新型公開了一種預灌封注射器包裝盒轉運系統，包括：運輸裝置，所述運輸裝置用于運輸預灌封注射器包裝盒；接收裝置，所述接收裝置位于所述運輸裝置的輸出端，且用于接收所述預灌封注射器包裝盒，所述接收裝置上設有用于卡接所述預灌封注射器包裝盒的卡接件；轉運裝置，所述轉運裝置設在所述運輸裝置的輸出端，所述轉運裝置用于將所述運輸裝置上的所述預灌封注射器包裝盒轉動預設角度后放入所述接收裝置且被所述卡接件固定；檢測裝置，所述檢測裝置用于檢測所述卡接件和所述預灌封注射器包裝盒的位置，所述檢測裝置與所述轉運裝置及所述運輸裝置電連接；所述轉運裝置被配置為所述檢測裝置檢測到所述卡接件運動到指定位置時將所述運輸裝置運輸過來的所述預灌封注射器包裝盒轉運到所述接收裝置上；且所述接收裝置被配置所述檢測裝置檢測到所述預灌封注射器包裝盒運動到指定位置時，所述運輸裝置暫停運輸。

4、在一些實施例中，所述檢測裝置包括：第一檢測件，所述第一檢測件用于檢測所述卡接件；第二檢測件，所述第二檢測件用于檢測所述預灌封注射器包裝盒；其中：沿所述接收裝置的運輸方向，所述第一檢測件位于所述第二檢測件的上游；所述轉運裝置被配置為所述第一檢測件檢測到所述卡接件運動到指定位置時，將所述預灌封注射器包裝盒轉運到所述接收裝置上；所述接收裝置被配置為所述第二檢測件檢測到所述預灌封注射器包裝盒運動到指定位置時，所述運輸裝置暫停運輸。

5、在一些實施例中，所述接收裝置包括：接收支架，所述接收支架上設有所述檢測裝置；傳送帶模塊，所述傳送帶模塊設在所述接收支架上，且用于接收所述預灌封注射器包裝盒，所述傳送帶模塊上設有沿其運輸方向間隔設置的多組所述卡接件。

6、在一些具體的實施例中，所述預灌封注射器包裝盒包括本體和裁切邊，所述本體用于容納注射器；每組所述卡接件包括兩個第一卡件和一個第二卡件，沿所述傳送帶模塊的運輸方向，所述第二卡件位于兩個所述第一卡件的上游，所述本體卡接于所述第二卡件和一個所述第一卡件之間，所述裁切邊卡接于兩個所述第一卡件之間。

7、在一些實施例中，所述轉運裝置包括：夾持機構，所述夾持機構用于夾持所述預灌封注射器包裝盒；旋轉機構，所述旋轉機構與所述夾持機構相連以驅動所述夾持機構旋轉；升降機構，所述升降機構與所述夾持機構相連以驅動所述旋轉機構升降；橫移機構，所述橫移機構與所述升降機構相連以驅動所述升降機構沿所述轉運裝置的運輸方向運動。

8、在一些具體的實施例中，所述橫移機構包括：橫移支架；橫移驅動件，所述橫移驅動件設在所述橫移支架上；橫移絲杠，所述橫移絲杠與所述橫移驅動件的輸出軸相連；橫移螺母，所述橫移螺母與所述橫移絲杠配合，且與所述升降機構相連；其中：所述橫移支架的兩端設有第三檢測件，所述第三檢測件用于檢測所述橫移螺母。

9、在一些具體的實施例中，所述升降機構包括：升降支架，所述升降支架與所述橫移機構相連；升降驅動件，所述升降驅動件設在所述升降支架上；升降絲杠，所述升降絲杠與所述升降驅動件的輸出軸相連；升降螺母，所述升降螺母與所述升降絲杠配合，且與所述旋轉機構相連；其中：所述升降支架的兩端設有第四檢測件，所述第四檢測件用于檢測所述升降螺母。

10、在一些具體的實施例中，所述旋轉機構包括：旋轉支架，所述旋轉支架的一端與所述升降機構配合；旋轉驅動件，所述旋轉驅動件連接于所述旋轉支架的另一端。

11、在一些更具體的實施例中，所述夾持機構包括：夾持支架，所述夾持支架與所述旋轉支架相連；夾持驅動件，所述夾持驅動件設在所述夾持支架上；兩組夾持單元，兩組所述夾持單元分別設在所述夾持支架相對設置的兩側，兩組所述夾持單元能夠在所述夾持驅動件的驅動下朝向靠近或者遠離彼此的方向運動。

12、在一些可選的實施例中，所述夾持驅動件為兩個，每個所述夾持驅動件與一個所述夾持單元相連；每個所述夾持單元包括支撐桿和連接在所述支撐桿上的多個夾爪；其中：所述支撐桿與所述夾持驅動件的動力輸出端相連；或者：多個所述夾爪中的一個與所述夾持驅動件的動力輸出端相連。

13、本實用新型的預灌封注射器包裝盒轉運系統的有益效果：當檢測裝置檢測到卡接件在轉運裝置的帶動下運動到指定位置時，轉運裝置停止運動，且運輸裝置將預灌封注射器包裝盒精確輸送至與轉運裝置對應的位置，轉運裝置工作將預灌封注射器包裝盒轉動預設角度且轉運到接收裝置上，當檢測裝置檢測到被轉運的預灌封注射器包裝盒到達了指定位置時，此時運輸裝置暫停工作，后續的預灌封注射器包裝盒先暫停運輸，當轉運裝置啟動且將預灌封注射器包裝盒從指定位置運出，檢測裝置在指定位置沒有檢測到預灌封注射器包裝盒，運輸裝置重新啟動開始下一個預灌封注射器包裝盒的轉運。通過檢測裝置、轉運裝置、運輸裝置和接收裝置之間的配合動作，能夠保證快速、穩定、高效地實現預灌封注射器包裝盒的轉運，避免預灌封注射器包裝盒出現錯位及堵塞的現象，有利于提升預灌封注射器包裝盒的生產效率。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種預灌封注射器包裝盒轉運系統，其特征在于，包括：

2.根據權利要求1所述的預灌封注射器包裝盒轉運系統，其特征在于，所述檢測裝置(400)包括：

3.根據權利要求1所述的預灌封注射器包裝盒轉運系統，其特征在于，所述接收裝置(200)包括：

4.根據權利要求3所述的預灌封注射器包裝盒轉運系統，其特征在于，所述預灌封注射器包裝盒(10)包括本體(101)和裁切邊(102)，所述本體(101)用于容納注射器；每組所述卡接件包括兩個第一卡件(201)和一個第二卡件(202)，沿所述傳送帶模塊(220)的運輸方向，所述第二卡件(202)位于兩個所述第一卡件(201)的上游，所述本體(101)卡接于所述第二卡件(202)和一個所述第一卡件(201)之間，所述裁切邊(102)卡接于兩個所述第一卡件(201)之間。

5.根據權利要求1所述的預灌封注射器包裝盒轉運系統，其特征在于，所述轉運裝置(300)包括：

6.根據權利要求5所述的預灌封注射器包裝盒轉運系統，其特征在于，所述橫移機構(340)包括：

7.根據權利要求6所述的預灌封注射器包裝盒轉運系統，其特征在于，所述升降機構(330)包括：

8.根據權利要求6所述的預灌封注射器包裝盒轉運系統，其特征在于，所述旋轉機構(320)包括：

9.根據權利要求8所述的預灌封注射器包裝盒轉運系統，其特征在于，所述夾持機構(310)包括：

10.根據權利要求9所述的預灌封注射器包裝盒轉運系統，其特征在于，所述夾持驅動件(312)為兩個，每個所述夾持驅動件(312)與一個所述夾持單元(313)相連；每個所述夾持單元(313)包括支撐桿(3131)和連接在所述支撐桿(3131)上的多個夾爪(3132)；其中：

技術總結
本技術屬于傳送裝置技術領域，公開了一種預灌封注射器包裝盒轉運系統，其包括運輸裝置、接收裝置、轉運裝置、檢測裝置。運輸裝置用于運輸預灌封注射器包裝盒，接收裝置用于接收預灌封注射器包裝盒，接收裝置上設有用于卡接預灌封注射器包裝盒的卡接件；轉運裝置設在運輸裝置的輸出端，轉運裝置用于將運輸裝置上的預灌封注射器包裝盒轉動預設角度后放入接收裝置且被卡接件固定，檢測裝置用于檢測卡接件和預灌封注射器包裝盒的位置，檢測裝置與轉運裝置及運輸裝置電連接。該系統能夠快速、穩定、高效地實現預灌封注射器包裝盒的轉運，避免預灌封注射器包裝盒出現錯位及堵塞的現象，有利于提升預灌封注射器包裝盒的生產效率。

技術研發人員：陳湘鵬,廖光平
受保護的技術使用者：上海長昂科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
