本技術涉及輸送帶,具體為一種輸送帶用刮料清理裝置。
背景技術:
1、通過燃燒煤炭,我們可以獲得電能、熱能等重要能源,在上料或者短距離傳輸過程中,煤炭就需要通過輸送帶進行傳輸,現有的輸送帶基本上已經能夠滿足日常的使用需求,但仍有一些不足之處需要改進。
2、而市面上廣泛使用的輸送帶在輸送煤炭時,其表面會粘附有大量的煤炭殘留物,而一旦不及時對吸附在輸送帶表面的煤炭進行清理時,就容易導致煤炭殘留物會對其他的煤炭壓實,緊密吸附在輸送帶表面,增加后期清理的難度,為此我們提出一種輸送帶用刮料清理裝置以解決上述問題。
技術實現思路
1、本實用新型的目的在于提供一種輸送帶用刮料清理裝置,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種輸送帶用刮料清理裝置,包括固定架、輸送帶和控制箱,所述固定架上安裝有輸送帶,所述固定架側端安裝有控制箱,所述固定架底端設置有橫梁,所述橫梁頂端安裝有兩組連接桿,兩組所述連接桿頂端皆固定有導塊,兩組所述連接桿頂端皆固定有活動塊,所述活動塊頂端固定有刮板,所述活動塊底端開設有兩組導向槽,兩組所述導塊皆位于活動塊底端的兩組導向槽內部,兩組所述導向槽內皆設置有復位彈簧,兩組所述復位彈簧皆纏繞在連接桿外部,所述活動塊設置有收集框。
3、作為本技術方案的進一步優選的,所述活動塊前端外部固定有兩組定位套,所述收集框底端固定有兩組定位柱,兩組所述定位柱皆可插入兩組定位套內,所述收集框前端固定有拉把。
4、作為本技術方案的進一步優選的,所述活動塊頂端設置有導流坡,所述導流坡表面進行拋光處理。
5、作為本技術方案的進一步優選的,所述復位彈簧兩端分別連接于導向槽底端內壁和導塊底端外壁,所述導塊通過復位彈簧與導向槽形成彈性連接。
6、作為本技術方案的進一步優選的,所述導塊外壁與導向槽內壁充分貼合,所述導塊與導向槽呈滑動連接。
7、作為本技術方案的進一步優選的,所述拉把外壁設置有防滑紋路。
8、本實用新型提供了一種輸送帶用刮料清理裝置,具備以下有益效果:
9、1.本實用新型通過在輸送帶下端安裝有可升降的活動塊,并在活動塊頂端安裝有刮板,讓活動塊能夠在兩組復位彈簧的彈力作用下帶動刮板緊貼在輸送帶底端,當輸送帶進行運轉時,即可讓刮板對輸送帶表面的煤炭殘留物進行刮除,從而保證了輸送帶表面的潔凈,降低了后期清潔的難度。
10、2.本實用新型通過在活動塊前端安裝有可拆卸的收集框,讓收集框能夠將活動塊刮除的煤炭殘留物進行收集,便于后期進行回收利用,而當需要對收集框進行拆卸時,即可向上拉動收集框外部的拉把,讓收集框帶動兩組定位柱向上離開定位套內部,從而快速解除對收集框的固定,便于對收集框進行更換,提高了裝置使用時的便捷性。

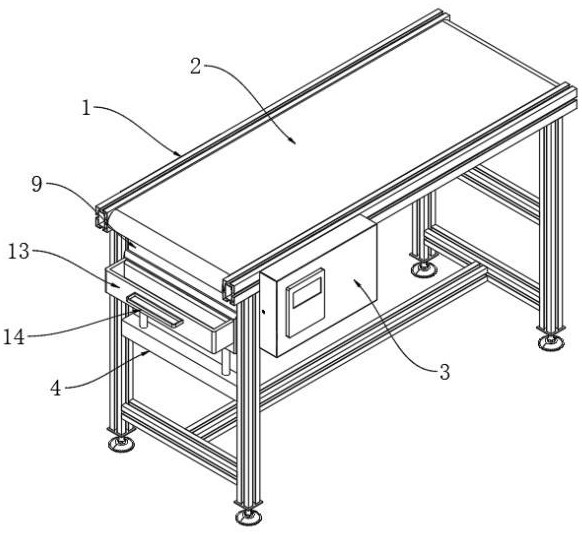

1.一種輸送帶用刮料清理裝置,包括固定架(1)、輸送帶(2)和控制箱(3),所述固定架(1)上安裝有輸送帶(2),所述固定架(1)側端安裝有控制箱(3),其特征在于:所述固定架(1)底端設置有橫梁(4),所述橫梁(4)頂端安裝有兩組連接桿(5),兩組所述連接桿(5)頂端皆固定有導塊(6),兩組所述連接桿(5)頂端皆固定有活動塊(7),所述活動塊(7)頂端固定有刮板(9),所述活動塊(7)底端開設有兩組導向槽(8),兩組所述導塊(6)皆位于活動塊(7)底端的兩組導向槽(8)內部,兩組所述導向槽(8)內皆設置有復位彈簧(10),兩組所述復位彈簧(10)皆纏繞在連接桿(5)外部,所述活動塊(7)設置有收集框(13)。
2.根據權利要求1所述的一種輸送帶用刮料清理裝置,其特征在于:所述活動塊(7)前端外部固定有兩組定位套(12),所述收集框(13)底端固定有兩組定位柱(14),兩組所述定位柱(14)皆可插入兩組定位套(12)內,所述收集框(13)前端固定有拉把(15)。
3.根據權利要求1所述的一種輸送帶用刮料清理裝置,其特征在于:所述活動塊(7)頂端設置有導流坡(11),所述導流坡(11)表面進行拋光處理。
4.根據權利要求1所述的一種輸送帶用刮料清理裝置,其特征在于:所述復位彈簧(10)兩端分別連接于導向槽(8)底端內壁和導塊(6)底端外壁,所述導塊(6)通過復位彈簧(10)與導向槽(8)形成彈性連接。
5.根據權利要求1所述的一種輸送帶用刮料清理裝置,其特征在于:所述導塊(6)外壁與導向槽(8)內壁充分貼合,所述導塊(6)與導向槽(8)呈滑動連接。
6.根據權利要求2所述的一種輸送帶用刮料清理裝置,其特征在于:所述拉把(15)外壁設置有防滑紋路。
