本技術屬于食品留樣設備，具體涉及一種循環式食品留樣盒存儲裝置。

背景技術：

1、隨著人民生活品質的提高，食品加工和餐飲行業的食品安全性日益受重視，為此，各個地區的制定了食品留樣保存規定，以便出現食品安全事故時分析食品是否存問題，以便進行責任認定和相關工作調整，降低食品安全事故發生的風險。

2、因此，食品留樣盒存儲裝置需要滿足“能夠存放多個食品留樣盒，且取出指定的任意一個食品留樣盒的功能；為降低留樣食品被篡改的風險，食品留樣盒存儲裝置還要求取出指定食品留樣盒時其他食品留樣盒無法被隨意取出。

3、公開號為“cn109612188a”的專利申請?jiān)O(shè)置多個獨立的抽屜放置腔室，每個抽屜放置腔室中放置一份留樣食品。但是該種方式導致食品留樣盒存儲裝置的內部空間被極大程度的浪費。此外，公開號為“cn108278811a”的專利申請通過三自由度的移動平臺單獨提取任意位置的食品留樣盒；但該種結構的成本較高且三自由度的移動平臺需要占據較大的空間，同樣導致食品留樣盒存儲裝置的內部空間被極大程度的浪費。

技術實現思路

1、本實用新型的目的在于提供一種旋轉升降循環式食品留樣盒存儲裝置。

2、本實用新型提供一種循環式食品留樣盒存儲裝置，其包括外殼，以及安裝在外殼內循環輸送機構；所述的循環輸送機構包括機架、托盤循環機構和運料托盤；所述的機架固定在外殼內；運料托盤上設置有一個或依次排列的多個留樣盒安裝位。

3、所述的托盤循環機構包括循環傳動組件、驅動組件和托盤安裝組件；間隔設置的兩個循環傳動組件安裝在機架上；多個托盤安裝組件均安裝兩個循環傳動組件之間；所述的循環傳動組件包括第一傳動帶和兩個第一傳動輪；兩個第一傳動輪均轉動連接在機架上，并通過第一傳動帶傳動連接；兩個循環傳動組件由驅動組件驅動。

4、多個托盤安裝組件沿著第一傳動帶的長度方向依次排列；托盤安裝組件包括托盤支架和兩個連接支架；托盤支架安裝在兩個連接支架之間；兩個連接支架與兩條第一傳動帶分別連接；托盤支架上設置有用于存放運料托盤的托盤安裝滑道。

5、作為優選，所述的連接支架均包括兩根連接桿和兩個安裝座；兩個安裝座均與對應的第一傳動帶固定；兩根連接桿的一端與兩個安裝座分別構成公共軸線不共線的轉動副；兩根連接桿的另一端與托盤支架的頂部的同一位置構成轉動副。

6、作為優選，所述的驅動組件包括電機、主動軸和動力傳動組件；電機固定在機架上；主動軸的兩端與兩個循環傳動組件中相互對齊的第一傳動輪分別固定；動力傳動組件包括第二傳動輪和第二傳動帶；兩個第二傳動輪與主動軸、電機的輸出軸分別固定；兩個第二傳動輪通過第二傳動帶傳動連接。

7、作為優選，所述外殼上的側部開設有存取口；所述的托盤安裝滑道靠近存取口的端部開放設置。托盤支架的移動路徑上存在與存取口對齊的位置。

8、作為優選，所述的第一傳動帶采用同步帶；所述的第一傳動輪采用同步輪。

9、作為優選，存取口上安裝有能夠關閉并鎖定的存取門。

10、作為優選，所述的機架包括底板和兩根立柱。豎直的兩根立柱相互間隔設置，且底端均與底板固定。托盤循環機構安裝在兩根立柱之間。

11、作為優選，兩根連接桿均為弧形桿；且兩根連接桿的相反側邊緣為內凹邊。

12、作為優選，所述的外殼中安裝有制冷模塊。

13、本實用新型具有的有益效果是：

14、1、本實用新型通過第一傳送帶構建了能夠循環輸送食品留樣盒的，使得每個存放食品留樣盒的運料托盤均能夠循環移動到存取口處，從而能夠手動取出指定的食品留樣盒，且其他食品留樣盒無法被一并取出，大大簡化了食品留樣盒存儲裝置的結構復雜度，節約了食品留樣盒存儲裝置的內部空間，增大了食品留樣盒存儲裝置中能夠存放的食品留樣盒數量。

15、2、本實用新型使用具有鉸接式雙桿結構的連接支架實現托盤支架與第一傳動帶之間的連接。在第一傳動帶未發生變形時，連接支架中的兩根連接桿與第一傳動帶之間形成穩定三角形結構，能夠?qū)ν斜P支架提供穩定支撐；在第一傳動帶發生變形導致兩個安裝座的距離變化時，兩根連接桿之間能夠隨之發生轉動，不會抵抗第一傳動帶的變形，從而提高托盤支架的運動穩定性，以及第一傳動帶的使用壽命。

技術特征：

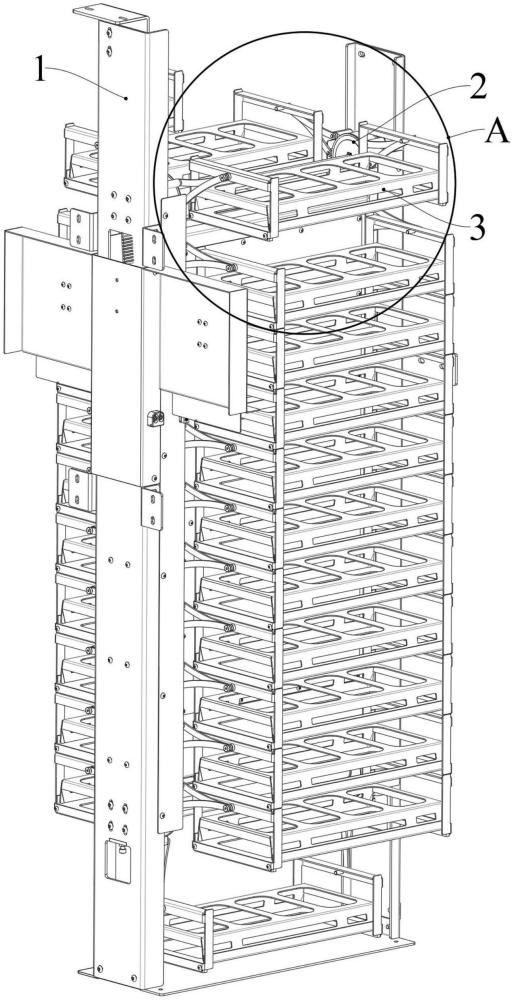

1.一種循環式食品留樣盒存儲裝置，包括外殼，以及安裝在外殼內循環輸送機構；其特征在于：所述的循環輸送機構包括機架(1)、托盤循環機構(2)和運料托盤(3)；所述的機架(1)固定在外殼內；運料托盤(3)上設置有一個或依次排列的多個留樣盒安裝位；

2.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述的連接支架均包括兩根連接桿(2-3-2)和兩個安裝座(2-3-3)；兩個安裝座(2-3-3)均與對應的第一傳動帶(2-1-2)固定；兩根連接桿(2-3-2)的一端與兩個安裝座(2-3-3)分別構成公共軸線不共線的轉動副；兩根連接桿(2-3-2)的另一端與托盤支架(2-3-1)的頂部的同一位置構成轉動副。

3.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述的驅動組件(2-2)包括電機、主動軸(2-2-1)和動力傳動組件(2-2-2)；電機固定在機架(1)上；主動軸(2-2-1)的兩端與兩個循環傳動組件(2-1)中相互對齊的第一傳動輪(2-1-3)分別固定；動力傳動組件(2-2-2)包括第二傳動輪和第二傳動帶；兩個第二傳動輪與主動軸(2-2-1)、電機的輸出軸分別固定；兩個第二傳動輪通過第二傳動帶傳動連接。

4.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述外殼上的側部開設有存取口；所述的托盤安裝滑道靠近存取口的端部開放設置；托盤支架(2-3-1)的移動路徑上存在與存取口對齊的位置。

5.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述的第一傳動帶(2-1-2)采用同步帶；所述的第一傳動輪(2-1-3)采用同步輪。

6.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：存取口上安裝有能夠關閉并鎖定的存取門。

7.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述的機架(1)包括底板和兩根立柱；豎直的兩根立柱相互間隔設置，且底端均與底板固定；托盤循環機構(2)安裝在兩根立柱之間。

8.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：兩根連接桿(2-3-2)均為弧形桿；且兩根連接桿(2-3-2)的相反側邊緣為內凹邊。

9.根據權利要求1所述的一種循環式食品留樣盒存儲裝置，其特征在于：所述的外殼中安裝有制冷模塊。

技術總結
本發明公開了一種循環式食品留樣盒存儲裝置。該食品留樣盒存儲裝置包括外殼，以及安裝在外殼內循環輸送機構；循環輸送機構包括機架、托盤循環機構和運料托盤；托盤循環機構包括循環傳動組件、驅動組件和托盤安裝組件；多個托盤安裝組件均安裝兩個循環傳動組件之間；多個托盤安裝組件沿著第一傳動帶的長度方向依次排列；托盤安裝組件包括托盤支架和兩個連接支架；本技術通過第一傳送帶構建了能夠循環輸送食品留樣盒的，使得每個存放食品留樣盒的運料托盤均能夠循環移動到存取口處，從而能夠手動取出指定的食品留樣盒，且其他食品留樣盒無法被一并取出，大大簡化了食品留樣盒存儲裝置的結構復雜度，節約了食品留樣盒存儲裝置的內部空間。

技術研發人員：余凱,楊帆,趙興禮,馬保華
受保護的技術使用者：杭州康奮威科技股份有限公司
技術研發日：20240718
技術公布日：2025/4/28
