本發明涉及食品加工，具體涉及一種能夠連續下料且通過風力輸送蔬菜的設備。

背景技術：

1、對于清洗后的蔬菜而言，例如芥菜清洗后輸送至腌制工序的過程中，其表面附帶水珠，這時將其輸送至下一工序時普遍做法是利用輸送帶方式運輸，然而這樣的方式不但輸送效率低，且在輸送過程中也會存在二次污染的問題，在輸送領域中，如何通過其他沒有二次污染的輸送方式對蔬菜進行運輸是需要解決的問題。

2、授權公告號為cn109319392b，公開了一種廢菜輸送機構及蔬菜分揀裝置，結合其說明書及附圖，其方案由于圍合組件、第一輸送帶及運行到行走通道內的兩個隔板能圍成封閉的腔室，這樣氣源能夠?qū)⒌谝惠斔蛶系膹U菜通過出氣管吹出到廢料輸送管中，由廢料輸送管將廢菜排放到垃圾收集點，然而采用這種方式只是簡單的將廢菜吹走，無法做到在下料的同時快速且持續性的輸送蔬菜。

技術實現思路

1、本發明主要針對蔬菜輸送時存在的問題，發明了一種能夠連續下料且通過風力輸送蔬菜的設備，從風機外殼出風口出來的氣流在第一傾斜板的導向作用下不斷往下壓低，這時氣流的方向主要趨向于向下，這種壓低氣流的方式避免大部分的氣流通過第一下料斗往外漏風，那么在生產過程中便能夠不斷的向第一下料斗的內部放入芥菜；與第一傾斜板向配合的第二傾斜板的傾斜角度不但能夠進一步限制氣流通過第一下料斗往外漏風，至少百分之九十多的氣流會被保留下來并繼續流向圓形導風管的內部，而且芥菜還會順著第二傾斜板滑動到整個方形導風管的中間位置，保證下落的芥菜順著氣流的吹動而運動。

2、本發明的發明目的是通過以下技術方案實現的：一種能夠連續下料且通過風力輸送蔬菜的設備，包括能夠產生風力的送風機構，所述送風機構的出風口端部連接有風道管路，所述風道管路的表面設有若干下料機構，至少一個所述下料機構能夠壓低氣流方向。

3、作為優選，所述下料機構包括用于接收蔬菜的第一下料斗和用于接收輔料的第二下料斗，所述第一下料斗的底部設有能夠壓低氣流的第一氣流導向件，所述第二下料斗的底部設有能夠順著氣流方向的第二氣流導向件。

4、作為優選，所述送風機構包括電機支撐架、驅動電機、風機外殼和葉輪，所述電機支撐架的表面設有驅動電機和風機外殼，所述風機外殼的內部設有葉輪，所述驅動電機的轉軸連接于葉輪。

5、作為優選，所述風道管路包括方形導風管和圓形導風管，所述方形導風管的一端連接于風機外殼的出風口，另一端連接于圓形導風管的一端，所述第一下料斗設置在方形導風管上，所述第二下料斗設置在圓形導風管上。

6、作為優選，所述第一氣流導向件包括第一傾斜板和第二傾斜板，所述第一傾斜板的長度大于第二傾斜板，所述第一傾斜板的一端連接于方形導風管的內壁，所述第一傾斜板另一端連接于第二傾斜板的一端且該端部低于方形導風管水平方向的中心線，所述第二傾斜板的另一端連接于第一下料斗的底部，所述第一傾斜板和第二傾斜板的側壁均貼合于方形導風管的內壁。

7、作為優選，所述第二氣流導向件包括第三傾斜板和第一水平板，所述第三傾斜板和第一水平板的內部中空，所述第一水平板設置在圓形導風管的內部且相對于氣流方向平行，所述第三傾斜板的一端連接于第二下料斗的底部，另一端連接于第一水平板的一端。

8、作為優選，所述第二下料斗的外部連接有料斗支撐柱，所述料斗支撐柱的底部連接于圓形導風管的表面，該設置是為了固定第二下料斗。

9、作為優選，所述第一下料斗和第二下料斗頂部水平方向的橫截面積大于底部水平方向的橫截面積，該設置使得物料進入第一下料斗和第二下料斗的內部時能夠具有往下掉落的滑動趨勢。

10、作為優選，與現有技術相比，所述圓形導風管的一側連接有風道支撐柱，所述風道支撐柱的底部設有圓形支撐板，該設置使得圓形支撐板相對于風道支撐柱的高度能夠調節，以便適配不同的地面。

11、本發明具有以下有益效果：1、從風機外殼出風口出來的氣流在第一傾斜板的導向作用下不斷往下壓低，這時氣流的方向主要趨向于向下，而且這種壓低的趨勢是超過第一下料斗的下料口的最左端，那么第一傾斜板這種壓低氣流的方式避免大部分的氣流通過第一下料斗往外漏風，那么在生產過程中便能夠不斷的向第一下料斗的內部放入芥菜，實現了在不影響氣流輸送芥菜的情況下能夠不斷下料放入新的芥菜；2、與第一傾斜板向配合的第二傾斜板的傾斜角度不但能夠進一步限制氣流通過第一下料斗往外漏風，至少百分之九十多的氣流會被保留下來并繼續流向圓形導風管的內部，而且芥菜還會順著第二傾斜板滑動到整個方形導風管的中間位置，有效保證下落的芥菜容易順著氣流的吹動而運動，實現了針對蔬菜沒有二次污染的運輸方式；3、第一水平板和風向平行，圓形導風管內部的風很難從第一水平板的端部往外漏風，那么從第一水平板端部出來的物料會順著圓形導風管內部的氣流往下一個工序輸送，實現了在不影響圓形導風管對芥菜進行輸送的情況下往內部加入佐料或水，能夠方便后續的腌制。

技術特征：

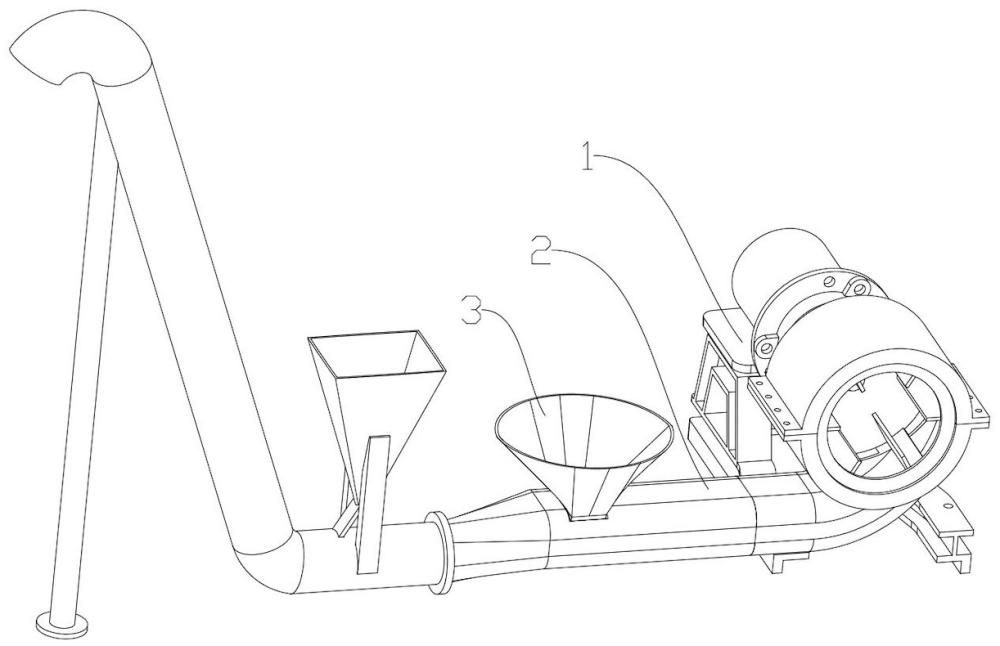

1.一種能夠連續下料且通過風力輸送蔬菜的設備，包括能夠產生風力的送風機構（1），其特征在于，所述送風機構（1）的出風口端部連接有風道管路（2），所述風道管路（2）的表面設有若干下料機構（3），至少一個所述下料機構（3）能夠壓低氣流方向。

2.根據權利要求1所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述下料機構（3）包括用于接收蔬菜的第一下料斗（31）和用于接收輔料的第二下料斗（32），所述第一下料斗（31）的底部設有能夠壓低氣流的第一氣流導向件（4），所述第二下料斗（32）的底部設有能夠順著氣流方向的第二氣流導向件（5）。

3.根據權利要求2所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述送風機構（1）包括電機支撐架（11）、驅動電機（12）、風機外殼（13）和葉輪（14），所述電機支撐架（11）的表面設有驅動電機（12）和風機外殼（13），所述風機外殼（13）的內部設有葉輪（14），所述驅動電機（12）的轉軸連接于葉輪（14）。

4.根據權利要求3所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述風道管路（2）包括方形導風管（21）和圓形導風管（22），所述方形導風管（21）的一端連接于風機外殼（13）的出風口，另一端連接于圓形導風管（22）的一端，所述第一下料斗（31）設置在方形導風管（21）上，所述第二下料斗（32）設置在圓形導風管（22）上。

5.根據權利要求4所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述第一氣流導向件（4）包括第一傾斜板（41）和第二傾斜板（42），所述第一傾斜板（41）的長度大于第二傾斜板（42），所述第一傾斜板（41）的一端連接于方形導風管（21）的內壁，所述第一傾斜板（41）另一端連接于第二傾斜板（42）的一端且該端部低于方形導風管（21）水平方向的中心線，所述第二傾斜板（42）的另一端連接于第一下料斗（31）的底部，所述第一傾斜板（41）和第二傾斜板（42）的側壁均貼合于方形導風管（21）的內壁。

6.根據權利要求4所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述第二氣流導向件（5）包括第三傾斜板（51）和第一水平板（52），所述第三傾斜板（51）和第一水平板（52）的內部中空，所述第一水平板（52）設置在圓形導風管（22）的內部且相對于氣流方向平行，所述第三傾斜板（51）的一端連接于第二下料斗（32）的底部，另一端連接于第一水平板（52）的一端。

7.根據權利要求6所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述第二下料斗（32）的外部連接有料斗支撐柱（321），所述料斗支撐柱（321）的底部連接于圓形導風管（22）的表面。

8.根據權利要求4所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述第一下料斗（31）和第二下料斗（32）頂部水平方向的橫截面積大于底部水平方向的橫截面積。

9.根據權利要求7所述的能夠連續下料且通過風力輸送蔬菜的設備，其特征在于，所述圓形導風管（22）的一側連接有風道支撐柱（221），所述風道支撐柱（221）的底部設有圓形支撐板（222）。

技術總結
本發明涉及一種能夠連續下料且通過風力輸送蔬菜的設備，包括能夠產生風力的送風機構，所述送風機構的出風口端部連接有風道管路，所述風道管路的表面設有若干下料機構，至少一個所述下料機構能夠壓低氣流方向；本發明中，從送風機構出風口出來的氣流在下料機構作用下不斷往下壓低，這時氣流的方向主要趨向于向下，那么在生產過程中便能夠不斷的向下料機構內部放入芥菜，實現了在不影響氣流輸送芥菜的情況下能夠不斷下料放入新的芥菜。

技術研發人員：趙風亮,梅建平,范濤,黃愷倫,朱鈺穎
受保護的技術使用者：浙江菜味居農業開發有限公司
技術研發日：
技術公布日：2025/4/28
