本發明涉及輸送帶，具體為一種具有震動功能的輸送帶。

背景技術：

1、在使用輸送帶隊物料進行輸送的過程中，通過將震動裝置利用連接件與輸送帶主體相連，震動產生的能量會傳遞到輸送帶上，輸送帶在震動的作用下，產生微小的上下或左右抖動，這種抖動能夠破壞物料之間的內摩擦力和粘附力，使物料在輸送過程中保持松散狀態，避免物料堆積、堵塞。

2、在現有技術中，通常利用電機的高速旋轉，帶動偏心輪做圓周運動，。由于偏心輪的重心與旋轉中心不重合，在旋轉過程中會產生離心力，這個離心力的方向和大小隨時間不斷變化，從而使震動裝置產生周期性的震動，當輸送帶在對不同種類的物料進行輸送時，由于物料的顆粒度、形狀或密度的差異，需要對輸送帶的震動幅度和頻率進行調節，在對輸送帶的震動頻率調節較為簡單，可通過改變電機的供電頻率便可實現，而在對輸送帶的震動幅度進行調節時，便需要更換不同偏心距的偏心輪或更換不同剛度的調整彈簧來實現，調整操作過于繁瑣，且費時費力，進而影響了對輸送帶震動幅度調節的效率，從而進一步的降低了對輸送帶震動使用的靈活性，為此，我們提出一種具有震動功能的輸送帶。

技術實現思路

1、本發明的目的在于提供一種具有震動功能的輸送帶，以解決上述背景技術中提出的問題。

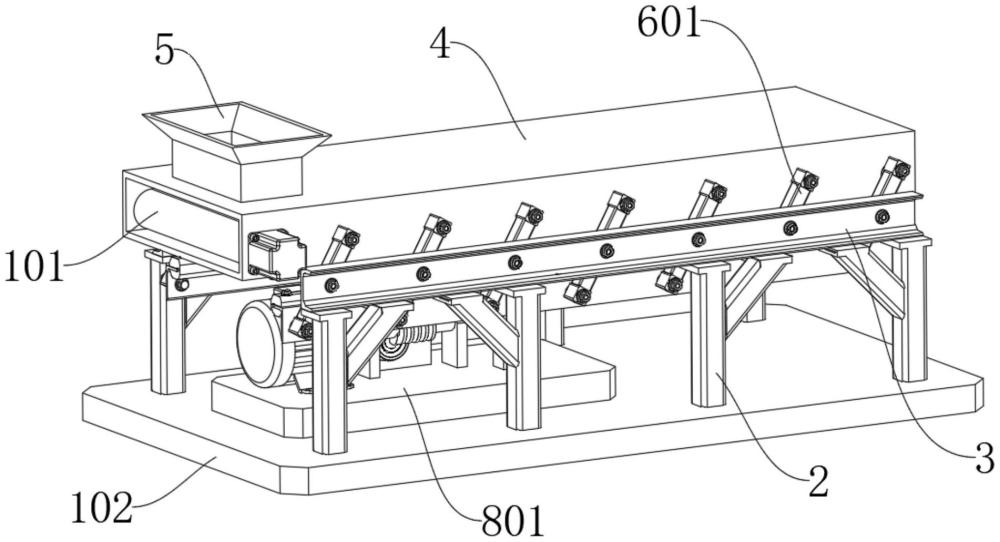

2、為實現上述目的，本發明提供如下技術方案：一種具有震動功能的輸送帶，包括輸送帶本體和底板，還包括設置于底板靠近輸送帶本體一側的多個支撐架，各個所述支撐架呈兩兩相對設置，位于兩側的各個所述支撐架遠離底板的一側固定連接有支撐板，兩個所述支撐板之間設有防護箱，所述輸送帶本體位于防護箱內部，所述防護箱遠離底板的一側且靠近輸送帶本體物料起始端處設有進料框，兩個所述支撐板設有用于對輸送帶本體進行震動的震動組件以及用于對輸送帶本體的震動幅度進行調節的調節組件；

3、所述震動組件包括轉動連接于兩個支撐板相互靠近一側的多個震動板，各個所述震動板遠離支撐板的一端與防護箱相鉸接，各個所述震動板靠近防護箱的另一端鉸接有連接板，所述底板設有用于對兩個連接板進行驅動的驅動組件。

4、優選的，所述防護箱靠近輸送帶本體一端封口設置，且防護箱內部填充有巖棉吸音板和玻璃纖維吸聲氈。

5、優選的，所述驅動組件包括設置于底板靠近輸送帶本體一側的兩個驅動板，兩個所述驅動板相互遠離的一側與連接板相連接，兩個所述驅動板之間固定連接有驅動架，所述底板設有用于對驅動架進行推動的推動組件。

6、優選的，所述推動組件包括固定連接于底板靠近輸送帶本體的一側底座，所述底座遠離底板的一側固定連接有安裝板，所述安裝板通過導向組件連接有推動桿，所述推動桿的一端與驅動架相連接，所述推動桿遠離驅動架一側轉動連接有推動盤，所述推動盤靠近推動桿的一側開設有環形推動槽，所述環形推動槽滑動連接有推動銷，所述推動銷的一端與推動桿遠離驅動架的一端相連接，所述底座設有用于對推動盤進行轉動的轉動組件。

7、優選的，所述導向組件包括開設于安裝板的導向孔，所述推動桿滑動連接于導向孔，所述導向孔內壁固定連接有導向條，所述推動桿側壁開設有導向槽，所述導向條滑動連接于導向槽。

8、優選的，所述轉動組件包括固定連接于底座靠近推動盤一側的兩個相互對稱設置的第一固定板，兩個所述第一固定板之間設有蝸桿，所述底座設有電機，所述電機的輸出端與蝸桿相連接，所述底座靠近電機的一側固定連接有第二固定板，所述第二固定板通過轉動軸連接有蝸輪，所述蝸輪與蝸桿相互嚙合設置。

9、優選的，所述調節組件包括固定連接于蝸輪靠近推動盤一側的調節板，所述調節板遠離蝸輪的一側開設有燕尾槽，所述燕尾槽滑動連接有燕尾板，所述燕尾板的一側與推動盤相連接，所述燕尾槽轉動連接有螺紋桿，所述燕尾板螺紋連接于螺紋桿。

10、優選的，所述調節板靠近電機的一側封口設置，且轉動連接有連接桿，所述連接桿的一端與螺紋桿相連接，所述連接桿的另一端固定連接有調節球，所述調節板設有用于對螺紋桿進行防轉動的防轉組件。

11、優選的，所述防轉組件包括固定連接于調節板靠近調節球一側的第三固定板，所述第三固定板靠近連接桿的一側通過擠壓組件連接有弧形板，所述弧形板遠離第三固定板的一側固定連接有多個三角板，所述連接桿側壁固定連接有固定環，所述固定環側壁開設有多個防轉槽，各個所述防轉槽與三角板相匹配設置。

12、優選的，所述擠壓組件包括固定連接于第三固定板靠近弧形板一側的兩個相互對稱設置的擠壓管，兩個所述擠壓管滑動連接有擠壓桿，兩個所述擠壓桿的一端與弧形板相連接，兩個所述擠壓桿的另一端位于擠壓管內，并固定連接有擠壓板，兩個擠壓板遠離擠壓桿的一側固定連接有彈簧，兩個所述彈簧的另一端與擠壓管底壁相連接。

13、與現有技術相比，本發明的有益效果是：

14、本發明的具有震動功能的輸送帶，通過震動組件的設置，在驅動組件和推動組件的配合作用下，實現了對輸送帶本體的震動，進而在輸送帶本體的震動作用下，能夠破壞物料之間的內摩擦力和粘附力，使物料在輸送過程中保持松散狀態，避免物料堆積、堵塞，同時，通過調節組件的設置，在防轉組件和擠壓組件配合作用下，實現了對輸送帶本體震動幅度的調節，操作簡單，實施便捷，無需進行任何部件的更換，進而提升了對輸送帶本體震動幅度調節的效率，從而進一步的提高了對輸送帶本體在震動使用過程中的靈活性。

技術特征：

1.一種具有震動功能的輸送帶，包括：

2.根據權利要求1所述的一種具有震動功能的輸送帶，其特征在于：所述防護箱(4)靠近輸送帶本體(101)一端封口設置，且防護箱(4)內部填充有巖棉吸音板和玻璃纖維吸聲氈。

3.根據權利要求2所述的一種具有震動功能的輸送帶，其特征在于：所述驅動組件包括設置于底板(102)靠近輸送帶本體(101)一側的兩個驅動板(701)，兩個所述驅動板(701)相互遠離的一側與連接板(602)相連接，兩個所述驅動板(701)之間固定連接有驅動架(702)，所述底板(102)設有用于對驅動架(702)進行推動的推動組件。

4.根據權利要求3所述的一種具有震動功能的輸送帶，其特征在于：所述推動組件包括固定連接于底板(102)靠近輸送帶本體(101)的一側底座(801)，所述底座(801)遠離底板(102)的一側固定連接有安裝板(802)，所述安裝板(802)通過導向組件連接有推動桿(803)，所述推動桿(803)的一端與驅動架(702)相連接，所述推動桿(803)遠離驅動架(702)一側轉動連接有推動盤(804)，所述推動盤(804)靠近推動桿(803)的一側開設有環形推動槽(805)，所述環形推動槽(805)滑動連接有推動銷(806)，所述推動銷(806)的一端與推動桿(803)遠離驅動架(702)的一端相連接，所述底座(801)設有用于對推動盤(804)進行轉動的轉動組件。

5.根據權利要求4所述的一種具有震動功能的輸送帶，其特征在于：所述導向組件包括開設于安裝板(802)的導向孔(901)，所述推動桿(803)滑動連接于導向孔(901)，所述導向孔(901)內壁固定連接有導向條(902)，所述推動桿(803)側壁開設有導向槽(903)，所述導向條(902)滑動連接于導向槽(903)。

6.根據權利要求5所述的一種具有震動功能的輸送帶，其特征在于：所述轉動組件包括固定連接于底座(801)靠近推動盤(804)一側的兩個相互對稱設置的第一固定板(1001)，兩個所述第一固定板(1001)之間設有蝸桿(1002)，所述底座(801)設有電機(1003)，所述電機(1003)的輸出端與蝸桿(1002)相連接，所述底座(801)靠近電機(1003)的一側固定連接有第二固定板(1004)，所述第二固定板(1004)通過轉動軸連接有蝸輪(1005)，所述蝸輪(1005)與蝸桿(1002)相互嚙合設置。

7.根據權利要求6所述的一種具有震動功能的輸送帶，其特征在于：所述調節組件包括固定連接于蝸輪(1005)靠近推動盤(804)一側的調節板(1101)，所述調節板(1101)遠離蝸輪(1005)的一側開設有燕尾槽(1102)，所述燕尾槽(1102)滑動連接有燕尾板(1103)，所述燕尾板(1103)的一側與推動盤(804)相連接，所述燕尾槽(1102)轉動連接有螺紋桿(1104)，所述燕尾板(1103)螺紋連接于螺紋桿(1104)。

8.根據權利要求7所述的一種具有震動功能的輸送帶，其特征在于：所述調節板(1101)靠近電機(1003)的一側封口設置，且轉動連接有連接桿(1105)，所述連接桿(1105)的一端與螺紋桿(1104)相連接，所述連接桿(1105)的另一端固定連接有調節球(1106)，所述調節板(1101)設有用于對螺紋桿(1104)進行防轉動的防轉組件。

9.根據權利要求8所述的一種具有震動功能的輸送帶，其特征在于：所述防轉組件包括固定連接于調節板(1101)靠近調節球(1106)一側的第三固定板(1201)，所述第三固定板(1201)靠近連接桿(1105)的一側通過擠壓組件連接有弧形板(1202)，所述弧形板(1202)遠離第三固定板(1201)的一側固定連接有多個三角板(1203)，所述連接桿(1105)側壁固定連接有固定環(1204)，所述固定環(1204)側壁開設有多個防轉槽(1205)，各個所述防轉槽(1205)與三角板(1203)相匹配設置。

10.根據權利要求9所述的一種具有震動功能的輸送帶，其特征在于：所述擠壓組件包括固定連接于第三固定板(1201)靠近弧形板(1202)一側的兩個相互對稱設置的擠壓管(1301)，兩個所述擠壓管(1301)滑動連接有擠壓桿(1302)，兩個所述擠壓桿(1302)的一端與弧形板(1202)相連接，兩個所述擠壓桿(1302)的另一端位于擠壓管(1301)內，并固定連接有擠壓板(1303)，兩個擠壓板(1303)遠離擠壓桿(1302)的一側固定連接有彈簧(1304)，兩個所述彈簧(1304)的另一端與擠壓管(1301)底壁相連接。

技術總結
本發明公開了一種具有震動功能的輸送帶，涉及輸送帶技術領域，包括輸送帶本體和底板，還包括設置于底板靠近輸送帶本體一側的多個支撐架，兩個所述支撐板之間設有防護箱，所述輸送帶本體位于防護箱內部，所述防護箱遠離底板的一側且靠近輸送帶本體物料起始端處設有進料框，兩個所述支撐板設有用于對輸送帶本體進行震動的震動組件以及用于對輸送帶本體的震動幅度進行調節的調節組件。本發明的具有震動功能的輸送帶，通過震動組件的設置，實現了對輸送帶本體的震動，同時，通過調節組件的設置，實現了對輸送帶本體震動幅度的調節，操作簡單，實施便捷，無需進行任何部件的更換，進而提升了對輸送帶本體震動幅度調節的效率。

技術研發人員：張之華,黃玉清,邵建峰,張俊海
受保護的技術使用者：江蘇新聯達制帶科技有限公司
技術研發日：
技術公布日：2025/4/28
