本發明屬于輸送設備，尤其涉及一種無機鹽吸附劑生產的輸送設備。

背景技術：

1、無機鹽吸附劑是一類由無機材料制成的吸附劑，廣泛應用于水處理、氣體凈化、化工生產等領域，它們通過物理或化學吸附作用，能夠有效去除液體或氣體中的有害物質，如重金屬離子、有機污染物、酸性氣體等。

2、將無機鹽吸附劑加工成顆粒狀后，需要利用輸送設備將顆粒狀的無機鹽吸附劑輸送到高溫處理環節處，通過高溫處理改善吸附劑的物理化學性質，提高其吸附能力，但將無機鹽吸附劑加工成顆粒狀后，會有較大的顆粒出現，在對無機鹽吸附劑進行輸送過程中，需要將較大的顆粒篩選掉，將符合要求的顆粒輸送到高溫處理環節，現有技術在輸送過程中對大顆粒進行篩選時，通常會在輸送管內部設置過濾板，將較大的顆粒隔絕在過濾板一側，從而完成對大顆粒的篩分，但隨著對顆粒不斷的過濾，大顆粒會堆積在過濾板的一側，導致過濾板表面的濾孔無法通過符合要求的顆粒，此時會導致輸送管內部發生堵塞，影響對無機鹽吸附劑的輸送效率以及可靠性。

3、為此，我們提出一種無機鹽吸附劑生產的輸送設備解決上述問題。

技術實現思路

1、為了實現上述目的，本發明采用了如下技術方案：

2、一種無機鹽吸附劑生產的輸送設備，包括輸送管，所述輸送管的一端側壁固定連接有防塵網，所述防塵網的側壁固定連接有風機，所述輸送管的頂端側壁開設有開口，且對應開口內壁固定連接有進料斗，所述輸送管的內壁固定連接有過濾板，所述輸送管的兩端側壁對稱固定連接有多個支撐柱，多個所述支撐柱的下端固定連接有同一個底板，所述輸送管的兩端內壁對稱開設有兩個第一凹槽，所述第一凹槽的內壁均固定連接有第一電動滑軌，所述輸送管的底端側壁固定連接有收集組件，所述輸送管的一端側壁固定連接有堵塞處理組件，所述輸送管的一端側壁固定連接有防堆積組件。

3、優選地，所述收集組件包括輸送管底端側壁固定連接的收集殼，所述收集殼的頂端側壁與輸送管的底端側壁開設有相通的收集口，所述收集口的內壁轉動連接有第一圓桿，所述第一圓桿的桿壁固定連接有第一擋板，所述輸送管的底端側壁開設有第二凹槽，所述第二凹槽的內壁固定連接有第一電機，所述第一電機的輸出端貫穿輸送管的側壁與第一圓桿的一端固定連接。

4、優選地，兩個所述第一電動滑軌的側壁滑動連接有同一個第一滑板，所述輸送管的頂端內壁開設有與兩個第一凹槽相通的第三凹槽，所述第一滑板位于第三凹槽內部，所述第一滑板的一端側壁固定連接有第一電動伸縮桿，所述第一電動伸縮桿的伸縮端固定連接有收集板。

5、優選地，所述堵塞處理組件包括輸送管一端側壁固定連接的外殼，所述外殼與輸送管相鄰的側壁開設有相通的第一開口，所述輸送管、外殼與第一開口的底端內壁開設有同一個第四凹槽，所述第四凹槽的內壁固定連接有第二電動滑軌，所述第二電動滑軌的頂端側壁滑動連接有第二滑板，所述第二滑板的頂端側壁固定連接有安裝板，所述安裝板的內壁固定連接有第三電動滑軌。

6、優選地，所述第三電動滑軌的一端側壁滑動連接有第三滑板，所述第三滑板的一端側壁固定連接有第二電動伸縮桿，所述第二電動伸縮桿的伸縮端固定連接有推桿，所述推桿的直徑與過濾板濾孔的內徑相同，所述第一開口的內壁轉動連接有第二圓桿，所述第二圓桿的桿壁固定連接有第二擋板，所述輸送管的頂端側壁固定連接有第二電機，所述第二電機的輸出端貫穿輸送管的側壁與第二圓桿的一端固定連接。

7、優選地，所述防堆積組件包括輸送管一端側壁固定連接的套殼，所述套殼與輸送管相鄰的側壁開設有相通的第二開口，所述套殼、輸送管與第二開口的底端內壁開設有同一個第五凹槽，所述第五凹槽的內壁固定連接有第四電動滑軌，所述第四電動滑軌的頂端側壁滑動連接有第四滑板，所述第四滑板的頂端側壁固定連接有固定板，所述固定板的內壁固定連接有第五電動滑軌，所述固定板的兩端側壁對稱固定連接有兩個導料板。

8、優選地，所述第五電動滑軌的一端側壁滑動連接有多個第五滑板，所述第五滑板的一端側壁固定連接有第三電動伸縮桿，所述第三電動伸縮桿的伸縮端均固定連接有連接盤，所述連接盤的側壁固定連接有多個u板，所述u板的內壁轉動連接有轉桿，所述轉桿的桿壁固定連接有第四電動伸縮桿，所述第四電動伸縮桿的伸縮端固定連接有推送板。

9、優選地，所述u板的側壁固定連接有第三電機，所述第三電機的輸出端貫穿u板的側壁與轉桿的一端固定連接，所述第二開口的內壁轉動連接有第三圓桿，所述第三圓桿的桿壁固定連接有第三擋板，所述輸送管的頂端側壁固定連接有第四電機，所述第四電機的輸出端貫穿輸送管的側壁與第三圓桿的一端固定連接。

10、與現有技術相比，本發明的有益效果為：

11、通過設置的收集組件、堵塞處理組件以及防堆積組件能夠在利用輸送管對顆粒狀無機鹽吸附劑進行輸送過程中，將過濾板濾孔四周被風壓擠壓在過濾板側壁上的顆粒狀無機鹽吸附劑推送到對應濾孔的一側，使符合要求但被風壓擠壓在過濾板側壁上的顆粒狀無機鹽吸附劑能夠從過濾板的濾孔內穿過，防止符合要求的顆粒狀無機鹽吸附劑被隔絕在過濾板的一側，還能夠利用推桿將對應濾孔內部堵塞的顆粒狀無機鹽吸附劑推出，避免顆粒狀無機鹽吸附劑堵塞在濾孔內，影響對顆粒狀無機鹽吸附劑的輸送篩分效率，同時能夠利用收集板將過濾板一側堆積的顆粒狀無機鹽吸附劑收集到收集殼內部，防止較大顆粒堆積在過濾板的一側，導致過濾板表面的濾孔無法通過符合要求的顆粒，提高對無機鹽吸附劑的輸送效率以及可靠性。

技術特征：

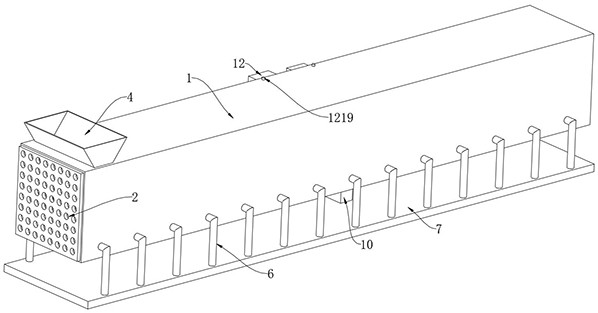

1.一種無機鹽吸附劑生產的輸送設備，包括輸送管（1），其特征在于，所述輸送管（1）的一端側壁固定連接有防塵網（2），所述防塵網（2）的側壁固定連接有風機（3），所述輸送管（1）的頂端側壁開設有開口，且對應開口內壁固定連接有進料斗（4），所述輸送管（1）的內壁固定連接有過濾板（5），所述輸送管（1）的兩端側壁對稱固定連接有多個支撐柱（6），多個所述支撐柱（6）的下端固定連接有同一個底板（7），所述輸送管（1）的兩端內壁對稱開設有兩個第一凹槽（8），所述第一凹槽（8）的內壁均固定連接有第一電動滑軌（9），所述輸送管（1）的底端側壁固定連接有收集組件（10），所述輸送管（1）的一端側壁固定連接有堵塞處理組件（11），所述輸送管（1）的一端側壁固定連接有防堆積組件（12）。

2.根據權利要求1所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述收集組件（10）包括輸送管（1）底端側壁固定連接的收集殼（101），所述收集殼（101）的頂端側壁與輸送管（1）的底端側壁開設有相通的收集口（102），所述收集口（102）的內壁轉動連接有第一圓桿（103），所述第一圓桿（103）的桿壁固定連接有第一擋板（104），所述輸送管（1）的底端側壁開設有第二凹槽（105），所述第二凹槽（105）的內壁固定連接有第一電機（106），所述第一電機（106）的輸出端貫穿輸送管（1）的側壁與第一圓桿（103）的一端固定連接。

3.根據權利要求2所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，兩個所述第一電動滑軌（9）的側壁滑動連接有同一個第一滑板（107），所述輸送管（1）的頂端內壁開設有與兩個第一凹槽（8）相通的第三凹槽（108），所述第一滑板（107）位于第三凹槽（108）內部，所述第一滑板（107）的一端側壁固定連接有第一電動伸縮桿（109），所述第一電動伸縮桿（109）的伸縮端固定連接有收集板（1010）。

4.根據權利要求1所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述堵塞處理組件（11）包括輸送管（1）一端側壁固定連接的外殼（111），所述外殼（111）與輸送管（1）相鄰的側壁開設有相通的第一開口（112），所述輸送管（1）、外殼（111）與第一開口（112）的底端內壁開設有同一個第四凹槽（113），所述第四凹槽（113）的內壁固定連接有第二電動滑軌（114），所述第二電動滑軌（114）的頂端側壁滑動連接有第二滑板（115），所述第二滑板（115）的頂端側壁固定連接有安裝板（116），所述安裝板（116）的內壁固定連接有第三電動滑軌（117）。

5.根據權利要求4所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述第三電動滑軌（117）的一端側壁滑動連接有第三滑板（118），所述第三滑板（118）的一端側壁固定連接有第二電動伸縮桿（119），所述第二電動伸縮桿（119）的伸縮端固定連接有推桿（1110），所述推桿（1110）的直徑與過濾板（5）濾孔的內徑相同，所述第一開口（112）的內壁轉動連接有第二圓桿（1111），所述第二圓桿（1111）的桿壁固定連接有第二擋板（1112），所述輸送管（1）的頂端側壁固定連接有第二電機（1113），所述第二電機（1113）的輸出端貫穿輸送管（1）的側壁與第二圓桿（1111）的一端固定連接。

6.根據權利要求1所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述防堆積組件（12）包括輸送管（1）一端側壁固定連接的套殼（121），所述套殼（121）與輸送管（1）相鄰的側壁開設有相通的第二開口（122），所述套殼（121）、輸送管（1）與第二開口（122）的底端內壁開設有同一個第五凹槽（123），所述第五凹槽（123）的內壁固定連接有第四電動滑軌（124），所述第四電動滑軌（124）的頂端側壁滑動連接有第四滑板（125），所述第四滑板（125）的頂端側壁固定連接有固定板（126），所述固定板（126）的內壁固定連接有第五電動滑軌（127），所述固定板（126）的兩端側壁對稱固定連接有兩個導料板（128）。

7.根據權利要求6所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述第五電動滑軌（127）的一端側壁滑動連接有多個第五滑板（129），所述第五滑板（129）的一端側壁固定連接有第三電動伸縮桿（1210），所述第三電動伸縮桿（1210）的伸縮端均固定連接有連接盤（1211），所述連接盤（1211）的側壁固定連接有多個u板（1212），所述u板（1212）的內壁轉動連接有轉桿（1213），所述轉桿（1213）的桿壁固定連接有第四電動伸縮桿（1214），所述第四電動伸縮桿（1214）的伸縮端固定連接有推送板（1215）。

8.根據權利要求7所述的一種無機鹽吸附劑生產的輸送設備，其特征在于，所述u板（1212）的側壁固定連接有第三電機（1216），所述第三電機（1216）的輸出端貫穿u板（1212）的側壁與轉桿（1213）的一端固定連接，所述第二開口（122）的內壁轉動連接有第三圓桿（1217），所述第三圓桿（1217）的桿壁固定連接有第三擋板（1218），所述輸送管（1）的頂端側壁固定連接有第四電機（1219），所述第四電機（1219）的輸出端貫穿輸送管（1）的側壁與第三圓桿（1217）的一端固定連接。

技術總結
本發明公開了一種無機鹽吸附劑生產的輸送設備，本發明涉及輸送設備技術領域，包括輸送管，所述輸送管的一端側壁固定連接有防塵網，所述防塵網的側壁固定連接有風機。本發明能夠?qū)⑦^濾板濾孔四周被風壓擠壓在過濾板側壁上的顆粒狀無機鹽吸附劑推送到對應濾孔的一側，使符合要求但被風壓擠壓在過濾板側壁上的顆粒狀無機鹽吸附劑能夠從過濾板的濾孔內穿過，同時能夠利用收集板將過濾板一側堆積的顆粒狀無機鹽吸附劑收集到收集殼內部，防止較大顆粒堆積在過濾板的一側，導致過濾板表面的濾孔無法通過符合要求的顆粒，提高對無機鹽吸附劑的輸送效率以及可靠性。

技術研發人員：孫文忠,孫成成,孫麗麗
受保護的技術使用者：博鎂新材料技術（山東）有限公司
技術研發日：
技術公布日：2025/4/28
