本發明涉及集裝箱建筑領域，更具體地說，涉及一種集裝箱堆疊校準器。

背景技術：

1、集裝箱建筑通常是以集裝箱為主體結構搭建的簡易房屋，大多裝載于車輛、安放于流動場所等使用，以其拆裝方便、成本低廉的優點得到了廣泛應用。由于集裝箱建筑在堆疊時上下對準位置比較耗時間，堆疊完成后又需要進行微調，延長了堆疊時間，還影響了堆疊效率，從而導致人工成本增加。

2、為了解決上述問題，授權公告號為cn206487162u的中國專利公開了集裝箱堆疊校準器，該申請結構簡單，有效地保證了頂部堆疊集裝箱的堆疊效率、堆疊精度，但是在實際對集裝箱建筑進行堆疊時，主要通過在吊機移動端引出四組吊繩，再將吊繩對集裝箱式建筑頂部四角處連接件進行有效的固定，通過吊機進行移動堆疊，吊裝的集裝箱建筑會受到吊機移動的速度和環境中的風力的影響而擺動，在擺動時無法快速的落在兩個第二直角壓板之間，盡管可以有效的提高堆疊的精度，但是堆疊的效率和速率提升有限。

技術實現思路

1、針對現有技術中存在的問題，本發明的目的在于提供一種集裝箱堆疊校準器。

2、為解決上述問題，本發明采用如下的技術方案。

3、一種集裝箱堆疊校準器，包括角板，所述角板設置有兩個，所述角板兩側設置有用于對兩個角板快速固定的快速鎖定組件，所述角板一側邊緣中間處設置有用于防止校準器下滑的防滑組件。

4、所述快速鎖定組件包括固定在角板兩側中間處靠近底部的固定塊、滑動在角板拐角處的l形板、固定在角板兩側邊緣靠近底部的連接空心塊和固定在另一個角板兩側邊緣處的兩個卡塊，所述l形板的兩側鉸接有鉸接桿，所述固定塊的內部滑動連接有第一伸縮桿，所述第一伸縮桿的一側固定連接有推動塊，所述推動塊一側設有兩個斜面，所述連接空心塊內頂部和內底部滑動連接有c形塊，兩個所述c形塊之間設置有第一彈簧，所述角板兩側的中間處設置有用于限位對準的限位組件。

5、進一步的，所述連接空心塊位于兩個卡塊之間，所述連接空心塊和卡塊設置的方向為相互垂直，所述c形塊開口處背向設置，所述c形塊與卡塊相互適配，所述推動塊位于連接空心塊的內部并相互滑動，所述推動塊的兩個斜面分別與兩個c形塊相互接觸，所述l形板的一側中間處螺紋連接有鎖緊螺栓。

6、進一步的，所述限位組件包括固定在角板兩側相互靠近處的兩個第二固定板、固定在角板拐角處頂部的第一固定板和轉動在角板兩側中間處的傳動絲桿以及固定在角板兩側頂部中間處的支撐板，所述支撐板的外側滑動連接有第一移動板，所述第一移動板的一側設置有導向輪，所述傳動絲桿的一側貫穿第一移動板并通過螺紋相互連接，所述傳動絲桿的外表面固定連接有蝸輪，所述第一固定板的內部轉動連接有冠齒輪，所述第二固定板的內部轉動連接有蝸桿，所述蝸桿的一側固定連接有第三齒輪。

7、進一步的，所述第三齒輪位于冠齒輪的下方，所述第三齒輪與冠齒輪相互嚙合，所述蝸桿與蝸輪相互嚙合，所述第一固定板的內部轉動設置有轉柄，所述冠齒輪位于轉柄的底部，所述角板一側靠近傳動絲桿處設置有用于測量導向輪位移距離的測量組件。

8、進一步的，所述測量組件包括固定在角板一側靠近固定塊處的第一l形支撐架和轉動在角板一側靠近傳動絲桿處的第二齒輪以及固定在傳動絲桿外表面的第一齒輪，所述第一l形支撐架的頂部固定連接有讀數盤，所述第二齒輪的前側固定連接有傳動軸，且傳動軸的一側貫穿讀數盤并固定連接有指針。

9、進一步的，所述第二齒輪與第一齒輪相互嚙合，所述第二齒輪的直徑大于第一齒輪直徑，所述讀數盤位于第二齒輪的前方，所述指針與讀數盤表面相互貼合。

10、進一步的，所述防滑組件包括固定在角板一側邊緣中間處的第二l形支撐架，所述第二l形支撐架內部滑動連接有梯形塊，所述梯形塊的一側固定連接有夾2板，所述第二l形支撐架的一側固定連接有t形塊，所述t形塊的外表面滑動連接有第二移動板，所述第二移動板內部中間處開設有開槽，所述第二移動板靠近第二l形支撐架一側的頂部固定連接有安裝板，所述安裝板的頂部固定連接有第四彈簧，所述第四彈簧的頂部設置有回收組件，所述回收組件上滑動設置有接觸桿，所述第二l形支撐架靠近第二移動板一側的中間處設置有自動鎖止部件。

11、進一步的，所述自動鎖止部件包括固定在第二l形支撐架靠近第二移動板一側的中間處的第一棘齒條和滑動在第二移動板內底部的兩個第二伸縮桿，所述第二伸縮桿的外表面套設有第三彈簧，兩個所述第二伸縮桿靠近第一棘齒條的一側固定連接有第二棘齒條。

12、進一步的，所述第三彈簧的一側設置有用于防止第三彈簧脫落的限位板，所述第一棘齒條與第二棘齒條相互嚙合，所述第三彈簧位于第二移動板和限位板之間。

13、進一步的，所述回收組件包括滑動在第二移動板靠近第二l形支撐架一側的頂部的底板和開設在第二移動板內部頂部的通槽，所述底板的頂部固定連接有豎板，所述豎板的外表面滑動連接有接觸桿，所述接觸桿下表面開設有凹槽，所述凹槽內表面一側固定連接有第二彈簧，所述第二彈簧的一側與豎板一側相互連接，所述豎板位于凹槽的內部，所述底板的底部與第四彈簧的頂部相互固定連接。

14、相比于現有技術，本發明的有益效果：

15、1.本方案通過設置有限位組件，當集裝箱建筑下移時，會先與四個導向輪進行接觸，通過導向輪的限位作用，減少外界因素影響而產生的晃動，從而當集裝箱建筑落在角板之間時，盡可能減少角板和集裝箱建筑之間產生的滑動摩擦，避免集裝箱建筑表面產生劃傷和損壞，且多個導向輪同步位移，可以實現對小尺寸的集裝箱建筑限位，避免晃動的集裝箱建筑對底層的集裝箱建筑產生巨大的沖擊力，進一步提升堆疊穩定性，保障操作安全。

16、2.本方案通過設置有防滑組件，當集裝箱下落時，會先與兩個接觸桿的頂部相互接觸，推動接觸桿帶動第二棘齒條下移，第二棘齒條齒牙的斜邊與第一棘齒條齒牙的斜邊相互滑動，能夠保證第二棘齒條和第二移動板無法向上移動，從而保證夾板與集裝箱的貼合，有效提高校準器的穩定程度。

17、3.本方案通過設置有回收組件，隨著集裝箱建筑的繼續下落，會繼續擠壓接觸桿下移，當接觸桿移動至通槽處時，處于拉伸狀態的第二彈簧快速收縮，拉動接觸桿向通槽內部移動，使得接觸桿從集裝箱建筑底部快速移開，此設計通過第二彈簧的彈性回縮特性，實現了集裝箱堆疊時接觸桿的自動化回收，消除了人工干預需求，極大提高便捷性。

技術特征：

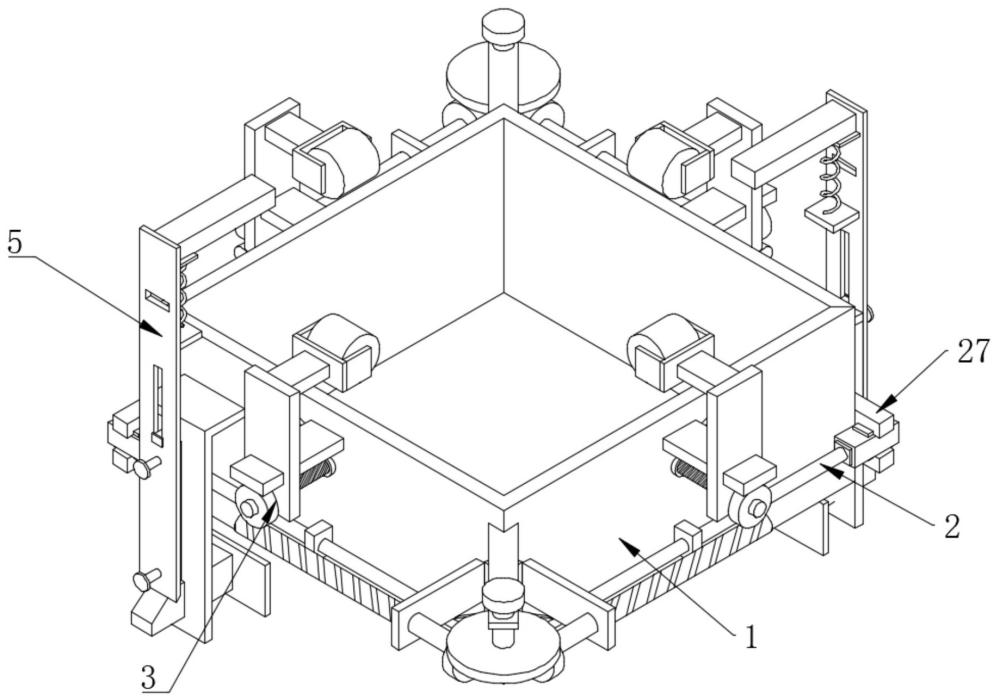

1.一種集裝箱堆疊校準器，包括角板（1），所述角板（1）設置有兩個，其特征在于：所述角板（1）兩側設置有用于對兩個角板（1）快速固定的快速鎖定組件（2），所述角板（1）一側邊緣中間處設置有用于防止校準器下滑的防滑組件（5）；

2.根據權利要求1所述的一種集裝箱堆疊校準器，其特征在于：所述連接空心塊（29）位于兩個卡塊（27）之間，所述連接空心塊（29）和卡塊（27）設置的方向為相互垂直，所述c形塊（25）開口處背向設置，所述c形塊（25）與卡塊（27）相互適配，所述推動塊（24）位于連接空心塊（29）的內部并相互滑動，所述推動塊（24）的兩個斜面分別與兩個c形塊（25）相互接觸，所述l形板（21）的一側中間處螺紋連接有鎖緊螺栓。

3.根據權利要求2所述的一種集裝箱堆疊校準器，其特征在于：所述限位組件（3）包括固定在角板（1）兩側相互靠近處的兩個第二固定板（310）、固定在角板（1）拐角處頂部的第一固定板（31）和轉動在角板（1）兩側中間處的傳動絲桿（36）以及固定在角板（1）兩側頂部中間處的支撐板（38），所述支撐板（38）的外側滑動連接有第一移動板（37），所述第一移動板（37）的一側設置有導向輪（39），所述傳動絲桿（36）的一側貫穿第一移動板（37）并通過螺紋相互連接，所述傳動絲桿（36）的外表面固定連接有蝸輪（35），所述第一固定板（31）的內部轉動連接有冠齒輪（32），所述第二固定板（310）的內部轉動連接有蝸桿（34），所述蝸桿（34）的一側固定連接有第三齒輪（33）。

4.根據權利要求3所述的一種集裝箱堆疊校準器，其特征在于：所述第三齒輪（33）位于冠齒輪（32）的下方，所述第三齒輪（33）與冠齒輪（32）相互嚙合，所述蝸桿（34）與蝸輪（35）相互嚙合，所述第一固定板（31）的內部轉動設置有轉柄，所述冠齒輪（32）位于轉柄的底部，所述角板（1）一側靠近傳動絲桿（36）處設置有用于測量導向輪（39）位移距離的測量組件（4）。

5.根據權利要求4所述的一種集裝箱堆疊校準器，其特征在于：所述測量組件（4）包括固定在角板（1）一側靠近固定塊（26）處的第一l形支撐架（45）和轉動在角板（1）一側靠近傳動絲桿（36）處的第二齒輪（42）以及固定在傳動絲桿（36）外表面的第一齒輪（41），所述第一l形支撐架（45）的頂部固定連接有讀數盤（44），所述第二齒輪（42）的前側固定連接有傳動軸，且傳動軸的一側貫穿讀數盤（44）并固定連接有指針（43）。

6.根據權利要求5所述的一種集裝箱堆疊校準器，其特征在于：所述第二齒輪（42）與第一齒輪（41）相互嚙合，所述第二齒輪（42）的直徑大于第一齒輪（41）直徑，所述讀數盤（44）位于第二齒輪（42）的前方，所述指針（43）與讀數盤（44）表面相互貼合。

7.根據權利要求6所述的一種集裝箱堆疊校準器，其特征在于：所述防滑組件（5）包括固定在角板（1）一側邊緣中間處的第二l形支撐架（51），所述第二l形支撐架（51）內部滑動連接有梯形塊（52），所述梯形塊（52）的一側固定連接有夾板（53），所述第二l形支撐架（51）的一側固定連接有t形塊（56），所述t形塊（56）的外表面滑動連接有第二移動板（54），所述第二移動板（54）內部中間處開設有開槽（55），所述第二移動板（54）靠近第二l形支撐架（51）一側的頂部固定連接有安裝板（511），所述安裝板（511）的頂部固定連接有第四彈簧（512），所述第四彈簧（512）的頂部設置有回收組件（58），所述回收組件（58）上滑動設置有接觸桿（57），所述第二l形支撐架（51）靠近第二移動板（54）一側的中間處設置有自動鎖止部件。

8.根據權利要求7所述的一種集裝箱堆疊校準器，其特征在于：所述自動鎖止部件包括固定在第二l形支撐架（51）靠近第二移動板（54）一側的中間處的第一棘齒條（513）和滑動在第二移動板（54）內底部的兩個第二伸縮桿（510），所述第二伸縮桿（510）的外表面套設有第三彈簧（59），兩個所述第二伸縮桿（510）靠近第一棘齒條（513）的一側固定連接有第二棘齒條（514）。

9.根據權利要求8所述的一種集裝箱堆疊校準器，其特征在于：所述第三彈簧（59）的一側設置有用于防止第三彈簧（59）脫落的限位板，所述第一棘齒條（513）與第二棘齒條（514）相互嚙合，所述第三彈簧（59）位于第二移動板（54）和限位板之間。

10.根據權利要求9所述的一種集裝箱堆疊校準器，其特征在于：所述回收組件（58）包括滑動在第二移動板（54）靠近第二l形支撐架（51）一側的頂部的底板（584）和開設在第二移動板（54）內部頂部的通槽（585），所述底板（584）的頂部固定連接有豎板（583），所述豎板（583）的外表面滑動連接有接觸桿（57），所述接觸桿（57）下表面開設有凹槽（581），所述凹槽（581）內表面一側固定連接有第二彈簧（582），所述第二彈簧（582）的一側與豎板（583）一側相互連接，所述第二彈簧（582）處于拉伸的狀態，所述豎板（583）位于凹槽（581）的內部，所述底板（584）的底部與第四彈簧（512）的頂部相互固定連接。

技術總結
本發明公開了一種集裝箱堆疊校準器，屬于集裝箱建筑領域。一種集裝箱堆疊校準器，包括角板，所述角板設置有兩個，所述角板兩側設置有用于對兩個角板快速固定的快速鎖定組件，所述角板一側邊緣中間處設置有用于防止校準器下滑的防滑組件。當集裝箱建筑下移時，會事先與四個導向輪進行接觸，通過導向輪的限位作用，減少外界因素影響而產生的晃動，從而當集裝箱建筑落在角板之間時，盡可能減少角板和集裝箱建筑之間產生的滑動摩擦，避免集裝箱建筑表面產生劃傷和損壞，且多個導向輪同步位移，能夠?qū)崿F(xiàn)對小尺寸的集裝箱建筑限位，避免晃動的集裝箱建筑對底層的集裝箱建筑產生巨大的沖擊力，進一步提升堆疊穩定性，保障操作安全。

技術研發人員：楊魁義
受保護的技術使用者：江蘇大孚集成裝備科技有限公司
技術研發日：
技術公布日：2025/4/28
