本發明涉及貨物提升裝置，具體涉及貨物堆垛機的提升機構。

背景技術：

1、堆垛機主要用于在倉庫和物流場所中進行物料堆放、搬運和存取，以提高存儲效率和準確性，可以將物料按照規定的方式和高度進行堆放，通過抓取、提升和移動物料，將其精確地堆放在指定的位置上，從而實現有效的空間利用，能夠在不同的倉庫區域之間搬運物料，沿著預定的路徑自動行駛，將貨物從一個位置運送到另一個位置，大大提高了搬運效率和精確度。

2、目前，現有的貨物堆垛機的提升機構一般采用鏈條提升、鋼絲繩卷筒提升以及鋼絲繩曳引輪提升三種方式提升物料，而鋼絲繩卷筒提升由于其結構簡單，因此，卷筒提升被廣泛采用于貨臺上下運動的裝置，而現有的鋼絲繩卷筒提升機構一般采用卷筒、減速電機、鋼絲繩及滑輪組組成，但是，其不能方便額外添加卷筒和鋼絲繩，來分擔已有鋼絲繩的承載拉力，在現有連接的鋼絲繩發生斷裂時，不能快速增加新的備用鋼絲，來緊急使貨臺得到提升，為此，需要貨物堆垛機的提升機構，來方便增加鋼絲繩，來分擔已連接在貨臺上的鋼絲繩的承載拉力。

3、基于此，本發明設計了貨物堆垛機的提升機構，以解決上述問題。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的貨物堆垛機的提升機構。

2、為實現上述目的，本發明提供如下技術方案：貨物堆垛機的提升機構，包括底板、立架、頂板、貨臺、限位機構、驅動機構、伸縮機構、導向機構、主鋼絲繩和副鋼絲繩，所述底板的上端對稱固定連接有兩個立架，兩個所述立架的上端均與頂板固定連接，兩個所述立架的側壁上均開設有滑槽，兩個所述立架的滑槽之間滑動連接有貨臺，所述貨臺的下方固定安裝有限位機構，所述頂板的頂端對稱安裝有兩組驅動機構，所述頂板的頂端還對稱安裝有兩組伸縮機構和兩組導向機構，同側所述伸縮機構和導向機構通過三個主鋼絲繩和兩個副鋼絲繩與貨臺相連接。

3、作為本發明的一種優選技術方案，所述貨臺的底部開設有凹槽，所述貨臺的兩側對稱設有滑動塊，所述滑動塊上均對稱連接有吊環，所述滑動塊內均安裝有滾輪，所述滑動塊滑動設置在滑槽內。

4、作為本發明的一種優選技術方案，所述驅動機構包括機架、電動機、減速機、第二輸出軸和主動齒輪，所述電動機固定安裝在機架上，所述電動機上安裝有減速機，所述減速機的輸出端與第二輸出軸相連接，所述第二輸出軸的前端固定連接有主動齒輪。

5、作為本發明的一種優選技術方案，所述伸縮機構包括第一支撐架、第一轉動軸、主卷繞盤、副卷繞盤、第一螺栓和從動齒輪，所述第一支撐架與頂板固定連接，兩個所述第一支撐架上轉動連接有第一轉動軸，所述第一轉動軸上連接有三個主卷繞盤，所述第一轉動軸上通過第一螺栓對稱安裝有兩個副卷繞盤，所述第一轉動軸上固定連接有從動齒輪，所述從動齒輪與主動齒輪嚙合連接。

6、作為本發明的一種優選技術方案，所述導向機構包括第二支撐架、第二轉動軸、主定滑輪、副定滑輪和第二螺栓，所述第二支撐架與頂板固定連接，兩個所述第二支撐架上轉動連接有第二轉動軸，所述第二轉動軸上連接有三個主定滑輪，所述第二轉動軸上通過第二螺栓對稱安裝有兩個副定滑輪。

7、作為本發明的一種優選技術方案，所述主鋼絲繩的一端與貨臺固定連接，另一端穿過頂孔從主定滑輪上繞過盤繞在主卷繞盤內，所述副鋼絲繩的一端固定連接有鉤扣，所述鉤扣與貨臺上的吊環掛接，所述副鋼絲繩的另一端穿過頂孔從副定滑輪上繞過盤繞在副卷繞盤內。

8、作為本發明的一種優選技術方案，所述限位機構包括第一軸座、第二軸座、轉軸、第一齒輪、驅動電機、第一輸出軸、第二齒輪、伸縮桿和抵觸機構，所述第一軸座和第二軸座固定連接在凹槽內，所述轉軸活動連接在第一軸座和第二軸座上，所述轉軸中心處固定連接有第一齒輪，所述第二軸座上固定安裝有驅動電機，所述驅動電機的輸出端連接有第一輸出軸，所述第一輸出軸的前端固定連接有第二齒輪，所述第二齒輪與第一齒輪嚙合連接。

9、作為本發明的一種優選技術方案，所述轉軸的兩端均固定安裝有伸縮桿，兩個所述伸縮桿上均固定安裝有抵觸機構，所述抵觸機構包括l型板架、直線電機、移動座和抵觸板，所述l型板架上固定連接有直線電機，所述直線電機上活動連接有移動座，所述移動座上固定連接有抵觸板。

10、與現有技術相比，本發明的有益效果是：

11、1、本發明在使用時，通過改變驅動電機轉向，來更改主鋼絲繩的收和放，主鋼絲繩通過主定滑輪改變方向，主鋼絲繩穿過頂孔，來驅動貨臺穩步上下移動，通過設有的副卷繞盤、第一螺栓、副定滑輪、第二螺栓和副鋼絲繩，通過鉤扣與吊環掛接的方式，進而實現可以方便額外增加鋼絲繩的效果，來降低其余鋼絲繩的張力負擔，增加多個鋼絲繩，來提高貨臺上下移動的安全性，在現有連接的主鋼絲繩發生斷裂時，能夠快速增加新的備用鋼絲，來緊急使貨臺得到提升，避免影響使用；

12、2、本發明通過貨臺上設置有的限位機構，將貨物放置在貨臺上后，使直線電機啟動，通過移動座的移動帶動抵觸板上升，延長對貨物的抵觸區域，可根據貨物的放置高度進行調整，調整完成抵觸機構后，然后使轉軸兩端固定安裝的伸縮桿同時相向收縮，使抵觸機構向貨物靠攏直至與貨物抵觸，從而對貨物實現夾持限位固定，提高貨物提升過程的穩固性，當貨物提升到放置高度后，通過驅動電機的第一輸出軸帶動第二齒輪轉動，第二齒輪的轉動則帶動與其嚙合連接的第一齒輪轉動，從而帶動轉軸轉動，使抵觸機構向下翻轉180°，不會影響貨臺上貨物的堆垛。

技術特征：

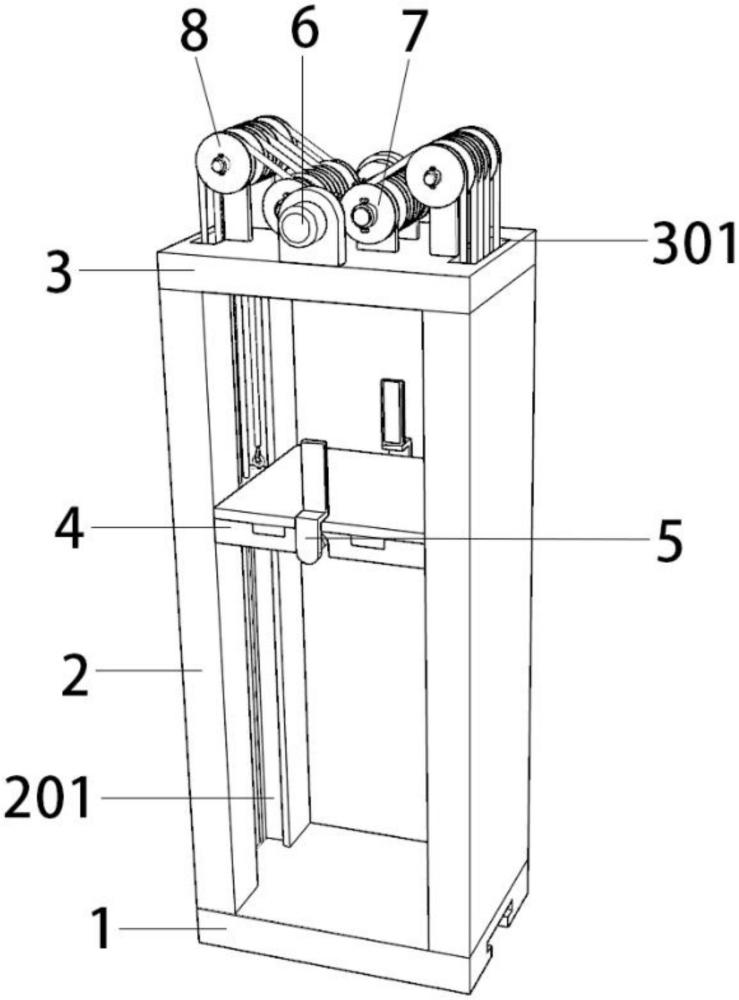

1.貨物堆垛機的提升機構，包括底板(1)、立架(2)、頂板(3)、貨臺(4)、限位機構(5)、驅動機構(6)、伸縮機構(7)、導向機構(8)、主鋼絲繩(9)和副鋼絲繩(10)，其特征在于：所述底板(1)的上端對稱固定連接有兩個立架(2)，兩個所述立架(2)的上端均與頂板(3)固定連接，兩個所述立架(2)的側壁上均開設有滑槽(201)，兩個所述立架(2)的滑槽(201)之間滑動連接有貨臺(4)，所述貨臺(4)的下方固定安裝有限位機構(5)，所述頂板(3)的頂端對稱安裝有兩組驅動機構(6)，所述頂板(3)的頂端還對稱安裝有兩組伸縮機構(7)和兩組導向機構(8)，同側所述伸縮機構(7)和導向機構(8)通過三個主鋼絲繩(9)和兩個副鋼絲繩(10)與貨臺(4)相連接。

2.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述貨臺(4)的底部開設有凹槽(401)，所述貨臺(4)的兩側對稱設有滑動塊(402)，所述滑動塊(402)上均對稱連接有吊環(403)，所述滑動塊(402)內均安裝有滾輪(404)，所述滑動塊(402)滑動設置在滑槽(201)內。

3.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述驅動機構(6)包括機架(601)、電動機(602)、減速機(603)、第二輸出軸(604)和主動齒輪(605)，所述電動機(602)固定安裝在機架(601)上，所述電動機(602)上安裝有減速機(603)，所述減速機(603)的輸出端與第二輸出軸(604)相連接，所述第二輸出軸(604)的前端固定連接有主動齒輪(605)。

4.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述伸縮機構(7)包括第一支撐架(701)、第一轉動軸(702)、主卷繞盤(703)、副卷繞盤(704)、第一螺栓(705)和從動齒輪(706)，所述第一支撐架(701)與頂板(3)固定連接，兩個所述第一支撐架(701)上轉動連接有第一轉動軸(702)，所述第一轉動軸(702)上連接有三個主卷繞盤(703)，所述第一轉動軸(702)上通過第一螺栓(705)對稱安裝有兩個副卷繞盤(704)，所述第一轉動軸(702)上固定連接有從動齒輪(706)，所述從動齒輪(706)與主動齒輪(605)嚙合連接。

5.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述導向機構(8)包括第二支撐架(801)、第二轉動軸(802)、主定滑輪(803)、副定滑輪(804)和第二螺栓(805)，所述第二支撐架(801)與頂板(3)固定連接，兩個所述第二支撐架(801)上轉動連接有第二轉動軸(802)，所述第二轉動軸(802)上連接有三個主定滑輪(803)，所述第二轉動軸(802)上通過第二螺栓(805)對稱安裝有兩個副定滑輪(804)。

6.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述主鋼絲繩(9)的一端與貨臺(4)固定連接，另一端穿過頂孔(301)從主定滑輪(803)上繞過盤繞在主卷繞盤(703)內，所述副鋼絲繩(10)的一端固定連接有鉤扣(1001)，所述鉤扣(1001)與貨臺(4)上的吊環(403)掛接，所述副鋼絲繩(10)的另一端穿過頂孔(301)從副定滑輪(804)上繞過盤繞在副卷繞盤(704)內。

7.根據權利要求1所述的貨物堆垛機的提升機構，其特征在于：所述限位機構(5)包括第一軸座(501)、第二軸座(502)、轉軸(503)、第一齒輪(504)、驅動電機(505)、第一輸出軸(506)、第二齒輪(507)、伸縮桿(508)和抵觸機構(509)，所述第一軸座(501)和第二軸座(502)固定連接在凹槽(401)內，所述轉軸(503)活動連接在第一軸座(501)和第二軸座(502)上，所述轉軸(503)中心處固定連接有第一齒輪(504)，所述第二軸座(502)上固定安裝有驅動電機(505)，所述驅動電機(505)的輸出端連接有第一輸出軸(506)，所述第一輸出軸(506)的前端固定連接有第二齒輪(507)，所述第二齒輪(507)與第一齒輪(504)嚙合連接。

8.根據權利要求7所述的貨物堆垛機的提升機構，其特征在于：所述轉軸(503)的兩端均固定安裝有伸縮桿(508)，兩個所述伸縮桿(508)上均固定安裝有抵觸機構(509)，所述抵觸機構(509)包括l型板架(5091)、直線電機(5092)、移動座(5093)和抵觸板(5094)，所述l型板架(5091)上固定連接有直線電機(5092)，所述直線電機(5092)上活動連接有移動座(5093)，所述移動座(5093)上固定連接有抵觸板(5094)。

技術總結
本發明涉及貨物提升裝置技術領域，尤其為貨物堆垛機的提升機構，包括底板、立架、頂板、貨臺、限位機構、驅動機構、伸縮機構、導向機構、主鋼絲繩和副鋼絲繩；本發明在使用時，通過改變驅動電機轉向，來更改主鋼絲繩的收和放，主鋼絲繩通過主定滑輪改變方向，主鋼絲繩穿過頂孔，來驅動貨臺穩步上下移動，通過設有的副卷繞盤、第一螺栓、副定滑輪、第二螺栓和副鋼絲繩，通過鉤扣與吊環掛接的方式，進而實現可以方便額外增加鋼絲繩的效果，來降低其余鋼絲繩的張力負擔，增加多個鋼絲繩，來提高貨臺上下移動的安全性，在現有連接的主鋼絲繩發生斷裂時，能夠快速增加新的備用鋼絲，來緊急使貨臺得到提升，避免影響使用。

技術研發人員：鄭賢勇,楊連生,徐靖,徐綠洲,陳云清,許璧雯,徐飛
受保護的技術使用者：上海外高橋造船有限公司
技術研發日：
技術公布日：2025/4/28
