本申請涉及機械手的，尤其是涉及一種上料機械手。

背景技術：

1、在玻璃生產加工中，機械手被廣泛用于對玻璃板的上料作業，其中三軸結構的機械手因其直線運動的簡單性和在空間運動距離較大的場合的適用性而被廣泛使用。這種結構包括x軸、y軸和z軸三個相互垂直方向的直線運動組合，需要采用三個移動軸來實現移動，也稱為三自由度平移機械手。

2、然而，由于三軸機械手的結構特點，它們通常會占用較大的空間，這在有限的生產車間內可能會導致布局困難，影響生產線的整體規劃和效率，因此，提出一種上料機械手以解決上述問題。

技術實現思路

1、為了改善機械手在上料時的空間占用較大問題，本申請?zhí)峁┮环N上料機械手。

2、本申請?zhí)峁┮环N上料機械手，采用如下的技術方案：

3、一種上料機械手，包括：升降機構、旋轉機構、平移機構、翻轉機構以及抓取機構；

4、所述旋轉機構與所述升降機構連接，所述旋轉機構包括旋轉驅動組件和放置平臺，所述旋轉驅動組件與所述放置平臺連接；

5、所述平移機構包括平移驅動組件以及直線滑臺，所述平移驅動組件與所述直線滑臺連接，所述直線滑臺設于所述放置平臺上；

6、所述翻轉機構設于所述直線滑臺上，所述翻轉機構與所述抓取機構連接，所述抓取機構用于抓取玻璃板。

7、通過采用上述技術方案，通過各個機構的配合，使得上料機械手能夠?qū)崿F(xiàn)多自由度的運動，從而能夠適應不同位置和角度的玻璃板抓取需求。

8、可選的，所述抓取機構包括固定板、負壓管以及橡膠墊，所述固定板上設有工作面，所述工作面上開設有氣槽，所述負壓管與氣槽連通，所述橡膠墊同樣設于工作面上并環繞于氣槽周側。

9、通過采用上述技術方案，通過較為獨特的吸氣進行固定，能夠更加牢固地抓取玻璃板，減少了搬運過程中玻璃板的滑落風險，提高搬運的安全性和穩定性。

10、可選的，還包括分離機構，所述分離機構包括驅動器、連接桿以及分割件，所述驅動器與固定板固定連接，所述連接桿與所述驅動器連接，所述分割件與所述連接桿連接，所述分割件與所述橡膠墊靠近玻璃板的一側貼合。

11、通過采用上述技術方案，通過驅動器驅動分割件，能夠更有效地將玻璃板從橡膠墊上分離，從而進一步簡化了操作流程，提高了工作效率。

12、可選的，還包括張緊彈簧，所述驅動器具有驅動塊，所述連接桿與驅動塊轉動連接，所述張緊彈簧的兩端分別與連接桿和驅動塊連接，所述張緊彈簧通過帶動連接桿擺動從而使分割件與所述橡膠墊靠近玻璃板的一側貼合。

13、通過采用上述技術方案，通過張緊彈簧的輔助，從而使分割件與橡膠墊靠近玻璃板的一側貼合，并能夠使分割件始終與橡膠墊緊密貼合，更便于橡膠墊與玻璃板的分離，提高了分離機構的工作效率和可靠性。

14、可選的，所述橡膠墊的一側邊緣設置有斜面，所述斜面與橡膠墊和玻璃板的貼合面相對傾斜，所述斜面與玻璃板之間存在避讓空間，所述分割件能夠移動至斜面處并與斜面相貼合。

15、通過采用上述技術方案，通過斜面設計，能夠引導分割件平滑地進入玻璃板與橡膠墊之間，使分割件更容易地將玻璃板與橡膠墊分離，也減少了對玻璃板的沖擊，同時也便于在機械手進行工作時，分割件能移動至避讓空間，保障裝置穩定性。

16、可選的，所述抓取機構還包括連接框以及復位彈簧，所述固定板上開設有連接槽，所述連接框設于所述連接槽內，所述復位彈簧設于所述連接槽內，所述復位彈簧的兩端分別與連接槽內壁和連接框固定連接，所述橡膠墊與連接框固定連接。

17、通過采用上述技術方案，通過連接框和復位彈簧的設計，能夠?qū)崿F(xiàn)橡膠墊的快速?gòu)?fù)位，更便于對橡膠墊和玻璃板的分離，有效減少了機械手的空閑時間，提高了整體的工作效率。

18、可選的，所述橡膠墊延伸至連接槽的兩側。

19、通過采用上述技術方案，增大了橡膠墊與玻璃板的接觸面積，進一步保障了機械手在玻璃板的吸附力，進一步保障裝置工作時的穩定性。

20、可選的，所述復位彈簧設置有多個，且均布在所述連接槽內。

21、通過采用上述技術方案，使連接框和橡膠墊在復位過程中更加平穩，從而提高抓取機構的工作效率和可靠性。

22、可選的，所述氣槽、連接框以及橡膠墊均對應設置有多個。

23、通過采用上述技術方案，能夠便于玻璃板在被吸附進行搬運過程中都能夠受力更加均勻，移動更加穩定，同時也便于在對玻璃板進行放置時，使得玻璃板能夠更便捷與橡膠墊進行分離，提高工作效率。

24、可選的，所述固定板上設有壓力傳感器，當抓取機構對玻璃板進行抓取時，所述壓力傳感器與玻璃板貼合。

25、通過采用上述技術方案，能夠通過壓力傳感器實時監測抓取機構對玻璃板的抓取力，保障玻璃板能夠被牢固抓取，提高了搬運過程的安全性和可靠性。

26、綜上所述，本申請包括以下至少一種有益效果：

27、1.通過升降機構、旋轉機構、平移機構、翻轉機構以及抓取機構的相互配合，使得上料機械手能夠?qū)崿F(xiàn)多自由度的精確運動。這使得機械手能夠靈活適應不同位置和角度的玻璃板抓取需求，大大提高了其在實際應用中的靈活性和適用性；

28、2.抓取機構通過較為獨特的吸氣固定結構，使得玻璃板轉移過程中更為穩定，實現了對玻璃板的牢固抓取，有效提高了搬運過程中玻璃板的穩定性；

29、3.分離機構的加入簡化了玻璃板與橡膠墊的分離過程。通過驅動器驅動分割件，結合張緊彈簧的輔助作用，使分割件能夠始終與橡膠墊緊密貼合，從而有效地將玻璃板從橡膠墊上分離不僅提高了分離機構的工作效率，還減少了機械手的空閑時間，進而提升了整體的工作效率。

技術特征：

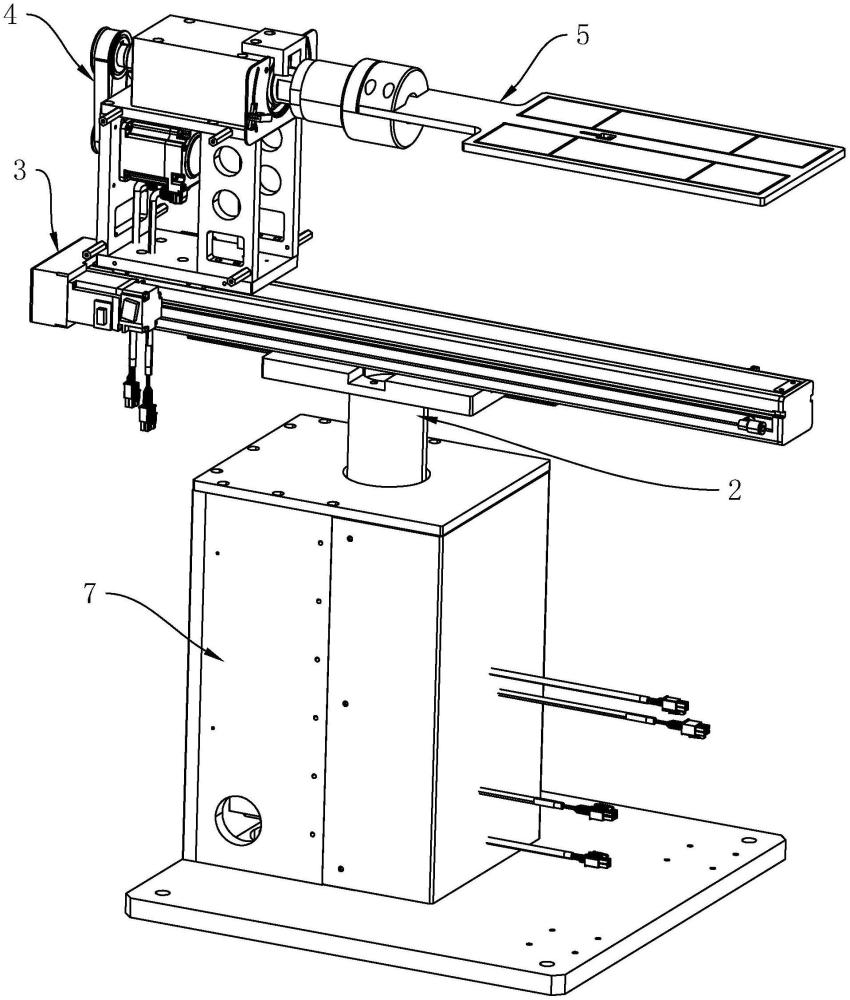

1.一種上料機械手，其特征在于，包括：升降機構（1）、旋轉機構（2）、平移機構（3）、翻轉機構（4）以及抓取機構（5）；

2.根據權利要求1所述的一種上料機械手，其特征在于，所述抓取機構（5）包括固定板（51）、負壓管（52）以及橡膠墊（53），所述固定板（51）上設有工作面，所述工作面上開設有氣槽（55），所述負壓管（52）與氣槽（55）連通，所述橡膠墊（53）同樣設于工作面上并環繞于氣槽（55）周側。

3.根據權利要求2所述的一種上料機械手，其特征在于，還包括分離機構（6），所述分離機構（6）包括驅動器（61）、連接桿（62）以及分割件（63），所述驅動器（61）與固定板（51）固定連接，所述連接桿（62）與所述驅動器（61）連接，所述分割件（63）與所述連接桿（62）連接，所述分割件（63）與所述橡膠墊（53）靠近玻璃板的一側貼合。

4.根據權利要求3所述的一種上料機械手，其特征在于，還包括張緊彈簧（64），所述驅動器（61）具有驅動塊，所述連接桿（62）與驅動塊轉動連接，所述張緊彈簧（64）的兩端分別與連接桿（62）和驅動塊連接，所述張緊彈簧（64）通過帶動連接桿（62）擺動從而使分割件（63）與所述橡膠墊（53）靠近玻璃板的一側貼合。

5.根據權利要求4所述的一種上料機械手，其特征在于，所述橡膠墊（53）的一側邊緣設置有斜面，所述斜面與橡膠墊（53）和玻璃板的貼合面相對傾斜，所述斜面與玻璃板之間存在避讓空間，所述分割件（63）能夠移動至斜面處并與斜面相貼合。

6.根據權利要求3所述的一種上料機械手，其特征在于，所述抓取機構（5）還包括連接框（65）以及復位彈簧（66），所述固定板（51）上開設有連接槽（67），所述連接框（65）設于所述連接槽（67）內，所述復位彈簧（66）設于所述連接槽（67）內，所述復位彈簧（66）的兩端分別與連接槽（67）內壁和連接框（65）固定連接，所述橡膠墊（53）與連接框（65）固定連接。

7.根據權利要求6所述的一種上料機械手，其特征在于，所述橡膠墊（53）延伸至連接槽（67）的兩側。

8.根據權利要求7所述的一種上料機械手，其特征在于，所述復位彈簧（66）設置有多個，且均布在所述連接槽（67）內。

9.根據權利要求8所述的一種上料機械手，其特征在于，所述氣槽（55）、連接框（65）以及橡膠墊（53）均對應設置有多個。

10.根據權利要求2-9中任意一項所述的一種上料機械手，其特征在于，所述固定板（51）上設有壓力傳感器（54），當抓取機構（5）對玻璃板進行抓取時，所述壓力傳感器（54）與玻璃板貼合。

技術總結
本申請?zhí)峁┮环N上料機械手，涉及機械手的技術領域。一種上料機械手包括升降機構、旋轉機構、平移機構、翻轉機構以及抓取機構；所述旋轉機構與所述升降機構連接，所述旋轉機構包括旋轉驅動組件和放置平臺，所述旋轉驅動組件與所述放置平臺連接；所述平移機構包括平移驅動組件以及直線滑臺，所述平移驅動組件與所述直線滑臺連接，所述直線滑臺設于所述放置平臺上；所述翻轉機構設于所述直線滑臺上，所述翻轉機構與所述抓取機構連接，所述抓取機構用于抓取玻璃板。本申請具有改善機械手在上料時的空間占用較大的效果。

技術研發人員：王志紅,楊澤寧,楊良杰
受保護的技術使用者：深圳市晶島科技有限公司
