本發明涉及橡膠件生產，尤其涉及一種橡膠件生產系統用輸料裝置及方法。

背景技術：

1、在橡膠件生產系統中，經常會用到輸料設備對生產原料進行輸送，常用的輸料設備有螺旋輸送機、皮帶輸送機和氣力輸送系統等，螺旋輸送機由于高效、低噪音，具有密封性好、輸送量大等特點，能夠穩定輸送顆粒狀和粉末狀物料，應用較為廣泛。

2、目前，橡膠件的生產原料多數為顆粒狀，在存放過程中，由于天氣、倉庫環境以及人為等原因，原料內經常會出現結塊現象，結塊的原料不僅容易在螺旋葉片和輸送管道中堆積，導致物料流動不暢，甚至完全堵塞輸送通道，還會增加物料的摩擦阻力，使得螺旋輸送機需要更大的扭矩來推動物料，從而降低了輸送效率，另外在后續配料時，結塊的原料進入混合機后，難以與其他物料充分混合，導致最終產品的成分不均勻，影響產品質量。

技術實現思路

1、本發明的目的是為了解決現有技術中結塊的原料不僅會對螺旋輸送機的輸料效果帶來不良影響，還難以與其他物料充分混合的問題，而提出的一種橡膠件生產系統用輸料裝置及方法。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種橡膠件生產系統用輸料裝置，包括底部帶有行走輪的底座，還包括：用于輸送物料的輸料管，所述輸料管一端底部與底座轉動連接，所述底座上設置有用于驅動輸料管轉動的驅動部，且所述輸料管內轉動設置有帶有螺旋葉片的輸料軸；固定設置在所述輸料管進料端的進料斗，所述進料斗內轉動設置有固定座，所述固定座內轉動設置有多組打散輥，所述打散輥外壁上固定設置有用于打散物料的桿件。

4、為了可以保證打散輥在固定座上的位置可靠，優選地，所述固定座上開設有呈喇叭口結構的下料口，所述下料口頂部和底部分別與進料斗和輸料管內相連通，且所述固定座內開設有轉動腔，所述打散輥延伸至轉動腔內的一端固定設置有限位板。

5、為了方便驅動打散輥自轉，進一步地，所述進料斗內壁固定設置有齒環，所述打散輥上固定設置有第五齒輪，所述第五齒輪與齒環內壁相嚙合，且所述打散輥軸線呈傾斜設置。

6、為了便于驅動輸料軸帶著螺旋葉片旋轉，進一步地，所述輸料管一端固定設置有驅動箱，所述驅動箱內固定設置有第一電機，所述輸料軸延伸出輸料管的一端固定設置有第一齒輪，所述第一電機輸出端固定設置有第三齒輪，且所述第三齒輪與第一齒輪相嚙合。

7、進一步地，所述驅動箱內轉動設置有轉軸，所述輸料軸上固定設置有第二齒輪，所述轉軸兩端分別固定設置有第六齒輪和第七齒輪，所述第六齒輪與第二齒輪相嚙合，所述固定座外壁上固定設置有與第七齒輪相嚙合的第四齒輪。

8、優選地，所述打散輥內開設有用于存放液體軟化劑的腔體，所述打散輥上開設有多組與腔體相連通的通孔，且所述輸料管內設置有用于向腔體供液的供液部。

9、進一步地，所述供液部包括固定設置在所述輸料軸另一端的攪拌桿，所述輸料管另一端內開設有容納腔，所述攪拌桿轉動設置在容納腔內，所述容納腔輸入端開設有中心孔，所述中心孔外端面固定設置有進液管，所述容納腔輸出端與腔體相連通。

10、進一步地，所述固定座頂部開設有環形槽，所述腔體輸入端與環形槽相連通，且所述輸料管內開設有呈螺旋結構的通道，所述通道兩端分別與環形槽和容納腔輸出端相連通。

11、優選地，所述驅動部包括固定設置在所述輸料管一端底部的第一轉動板，所述底座一端固定設置有轉動座，所述第一轉動板通過固定軸與轉動座轉動連接，且所述底座另一端開設有導向槽，所述導向槽內滑動設置有滑動座，所述滑動座頂部固定設置有支撐板，所述輸料管另一端底部固定設置有第二轉動板，所述第二轉動板通過連接板與支撐板轉動連接，所述導向槽內轉動設置有絲杠，所述絲杠與滑動座螺紋連接，所述底座內固定設置有用于驅動絲杠轉動的第二電機。

12、一種橡膠件生產系統用輸料方法，包括以下步驟：

13、步驟一：根據使用情況，調整螺旋輸送機輸出端的高度；

14、步驟二：高度調整完成后，將原料投入螺旋輸送機中，入口處的打散件可以對進入的原料進行打散；

15、步驟三：在打散過程中，向原料上拋灑軟化劑。

16、與現有技術相比，本發明提供了一種橡膠件生產系統用輸料裝置，具備以下有益效果：

17、1、該橡膠件生產系統用輸料裝置，通過在進料斗內轉動設置有固定座，在固定座上轉動設置有帶有桿件的打散輥，在原料經過進料斗進入輸料管內時，固定座帶著打散輥在進料斗內轉動對原料進行打散，而且此時打散輥還可以繞著自身的軸線旋轉，進一步提高對原料的打散效果，減少原料的結塊現象，降低原料在螺旋葉片和輸送管道中堆積，導致物料流動不暢的情況，保證可靠輸送，并且在后續與其他物料混合時，有助于實現充分混合，使產品的成分分布均勻，提高產品質量；

18、2、該橡膠件生產系統用輸料裝置，通過固定座帶著打散輥進行公轉打散時，經過第五齒輪與齒環的嚙合，可以驅動打散輥進行自轉，有助于進一步提高對原料的打散效果，并且，三組打散輥組成近似倒立的三棱錐結構，三組打散輥圍成的空間從上到下逐漸減小，不僅方便結塊的原料進入到三組打散輥之間，使原料自動下料，還具有一定的逐步打散的效果，增加打散效果的同時提高桿件的使用壽命，另外打散輥在公轉及自轉對原料打散過程中，可以經過通孔將腔體內液體軟化劑向流經的原料上拋灑，軟化劑一方面可以降低原料的粘附性，使其在輸送過程中的流動更為順暢，減少原料間及原料與設備間的摩擦，降低摩擦熱的產生，使原料更容易移動，增強設備的可靠性和運行效率，另一方面經過預先向原料上拋灑軟化劑，不僅可以提高原料的后續加工性能，還能夠適當降低成型后產品的硬度，提高最終產品的柔韌性和彈性；

19、3、該橡膠件生產系統用輸料裝置，通過在輸料管內開設有呈螺旋結構的通道，液體從容納腔順著通道向腔體內流動時，可以與輸料管進行熱交換，對輸料管適當進行降溫，并且可以對液體具有一定的加熱效果，此時，可以降低軟化劑的粘度，使其在噴灑過程中更易于霧化，從而提高噴灑的均勻性和覆蓋面積，另外適當對軟化劑進行加熱，還可以加速化學反應進程，增加與原料的結合效果。

20、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明通過在進料斗內轉動設置有固定座，在固定座上轉動設置有帶有桿件的打散輥，在原料經過進料斗進入輸料管內時，固定座帶著打散輥在進料斗內轉動對原料進行打散，減少原料的結塊現象，降低原料在螺旋葉片和輸送管道中堆積，導致物料流動不暢的情況，保證可靠輸送，并且在后續與其他物料混合時，有助于實現充分混合，使產品的成分分布均勻，提高產品質量。

技術特征：

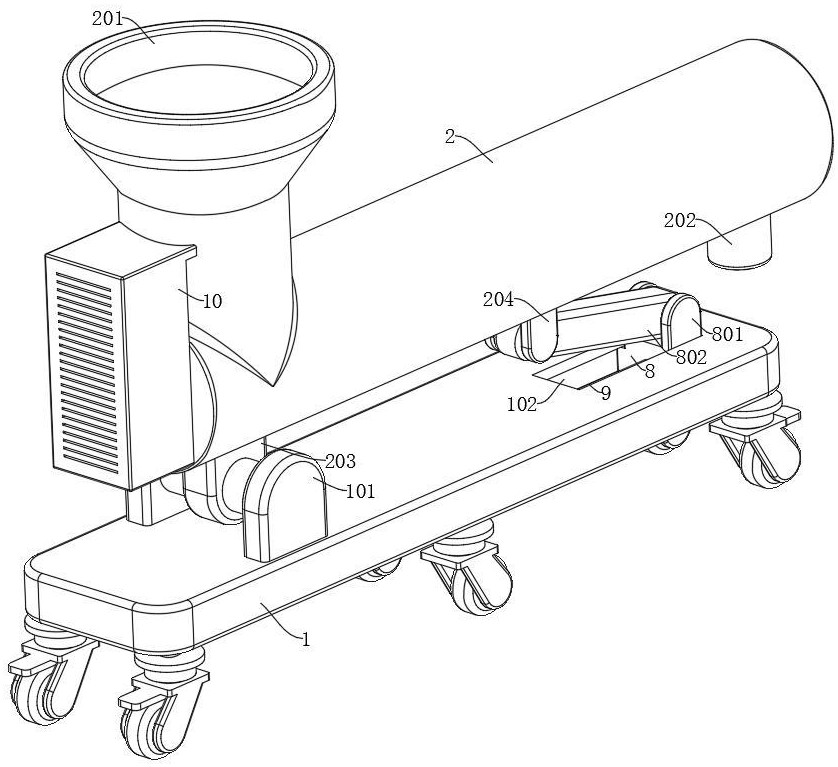

1.一種橡膠件生產系統用輸料裝置，包括底部帶有行走輪的底座（1），其特征在于，還包括：

2.根據權利要求1所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述固定座（4）上開設有呈喇叭口結構的下料口（403），所述下料口（403）頂部和底部分別與進料斗（201）和輸料管（2）內相連通，且所述固定座（4）內開設有轉動腔（404），所述打散輥（5）延伸至轉動腔（404）內的一端固定設置有限位板（502）。

3.根據權利要求2所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述進料斗（201）內壁固定設置有齒環（6），所述打散輥（5）上固定設置有第五齒輪（503），所述第五齒輪（503）與齒環（6）內壁相嚙合，且所述打散輥（5）軸線呈傾斜設置。

4.根據權利要求3所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述輸料管（2）一端固定設置有驅動箱（10），所述驅動箱（10）內固定設置有第一電機，所述輸料軸（3）延伸出輸料管（2）的一端固定設置有第一齒輪（301），所述第一電機輸出端固定設置有第三齒輪，且所述第三齒輪與第一齒輪（301）相嚙合。

5.根據權利要求4所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述驅動箱（10）內轉動設置有轉軸（7），所述輸料軸（3）上固定設置有第二齒輪（302），所述轉軸（7）兩端分別固定設置有第六齒輪（701）和第七齒輪（702），所述第六齒輪（701）與第二齒輪（302）相嚙合，所述固定座（4）外壁上固定設置有與第七齒輪（702）相嚙合的第四齒輪（401）。

6.根據權利要求1所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述打散輥（5）內開設有用于存放液體軟化劑的腔體（504），所述打散輥（5）上開設有多組與腔體（504）相連通的通孔（505），且所述輸料管（2）內設置有用于向腔體（504）供液的供液部。

7.根據權利要求6所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述供液部包括固定設置在所述輸料軸（3）另一端的攪拌桿（303），所述輸料管（2）另一端內開設有容納腔，所述攪拌桿（303）轉動設置在容納腔內，所述容納腔輸入端開設有中心孔，所述中心孔外端面固定設置有進液管（206），所述容納腔輸出端與腔體（504）相連通。

8.根據權利要求7所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述固定座（4）頂部開設有環形槽（402），所述腔體（504）輸入端與環形槽（402）相連通，且所述輸料管（2）內開設有呈螺旋結構的通道（205），所述通道（205）兩端分別與環形槽（402）和容納腔輸出端相連通。

9.根據權利要求1所述的一種橡膠件生產系統用輸料裝置，其特征在于，所述驅動部包括固定設置在所述輸料管（2）一端底部的第一轉動板（203），所述底座（1）一端固定設置有轉動座（101），所述第一轉動板（203）通過固定軸與轉動座（101）轉動連接，且所述底座（1）另一端開設有導向槽（102），所述導向槽（102）內滑動設置有滑動座（8），所述滑動座（8）頂部固定設置有支撐板（801），所述輸料管（2）另一端底部固定設置有第二轉動板（204），所述第二轉動板（204）通過連接板（802）與支撐板（801）轉動連接，所述導向槽（102）內轉動設置有絲杠（9），所述絲杠（9）與滑動座（8）螺紋連接，所述底座（1）內固定設置有用于驅動絲杠（9）轉動的第二電機。

10.一種橡膠件生產系統用輸料方法，包括權利要求1-9任一項所述的一種橡膠件生產系統用輸料裝置，其特征在于，還包括以下步驟：

技術總結
本發明公開了一種橡膠件生產系統用輸料裝置及方法，屬于橡膠件生產技術領域。一種橡膠件生產系統用輸料裝置，包括底部帶有行走輪的底座，還包括：用于輸送物料的輸料管，輸料管一端底部與底座轉動連接，且輸料管內轉動設置有帶有螺旋葉片的輸料軸；固定設置在輸料管進料端的進料斗，進料斗內轉動設置有呈環形固定座，固定座內轉動設置有多組打散輥，打散輥外壁上固定設置有用于打散物料的桿件；本發明通過在進料斗內轉動設置有固定座，在固定座上轉動設置有帶有桿件的打散輥，可以對原料進行打散，減少原料的結塊現象，降低原料在螺旋葉片和輸送管道中堆積，并且在后續與其他物料混合時，有助于實現充分混合，提高產品質量。

技術研發人員：袁繼香,夏仁義,嵇東海,夏紅滿,陳知行
受保護的技術使用者：淮安倍榮智能科技股份有限公司
技術研發日：
技術公布日：2025/4/28
