本發明涉及鮮花出入庫管理的，尤其是涉及一種多線路閉環的鮮花出入庫管理系統。

背景技術：

1、花卉批發市場在進行收貨過程中，會根據花卉特征進行分選定級，并統一輸送至倉庫中存儲，以便于對花卉進行集中拍賣，并方便對拍賣后的花卉集中進行發貨。

2、現有技術中，在對鮮花進行收貨入庫和發貨管理時，通常采用單向輸送線路對入庫的花卉進行管理，在收貨、分選、定級、發貨、空桶供應等環節無法實現閉環管理，當收貨或發貨環節鮮花的處理量較多時，易出現空桶供應不足的狀況，并在其中一個環節引發輸送線路堵塞，降低鮮花的入庫或出庫效率，需要大量人工進行輔助處理，作業效率低下。

技術實現思路

1、針對現有技術存在的不足，本發明的目的是提供一種多線路閉環的鮮花出入庫管理系統，在收貨、供貨、空桶供應等環節實現閉環管理，并可靈活調控，以避免輸送線路擁堵，提高作業效率。

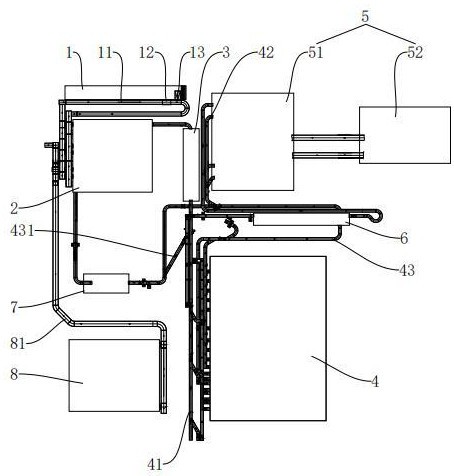

2、一種多線路閉環的鮮花出入庫管理系統，包括收貨車間、分選車間、檢測車間、倉庫、發貨車間、清洗車間和灌注車間，還包括：

3、花筐輸送線，所述收貨車間通過花筐輸送線與分選車間連接，裝有花卉的花筐通過花筐輸送線從收貨車間輸送至分選車間，花卉經分選定級后放入花桶內，空花筐通過花筐輸送線重新輸送至收貨車間；

4、入庫輸送線，所述分選車間通過入庫輸送線與倉庫連接，花桶內的花卉由入庫輸送線輸送至檢測車間進行尺寸檢測并修剪合格后進入倉庫內存儲；

5、花卉出庫線，所述倉庫通過花卉出庫線與發貨車間連接，入庫的花卉通過花卉出庫線輸送至發貨車間發貨，發貨后的空花桶經過清洗車間清洗后由入庫輸送線輸送至倉庫內存儲；

6、空桶出庫線，所述倉庫通過空桶出庫線與分選車間連接，空花桶通過空桶出庫線輸送至灌注車間注水后進入分選車間使用；

7、所述入庫輸送線與空桶出庫線之間設有可將清洗后的空花桶直接輸送至空桶出庫線的空桶支線；

8、所述倉庫的入口處設有多條與入庫輸送線、花卉出庫線或空桶出庫線平行且相鄰分布的并行輸送線，所述并行輸送線上設有供花桶移動至入庫輸送線或花卉出庫線或空桶出庫線或另一并行輸送線的跨線機。

9、通過采用上述技術方案，通過花筐輸送線、入庫輸送線、花卉出庫線和空桶出庫線相互配合，在花卉收貨、花卉出入庫、空桶供應等多個環節實現高效的閉環輸送，提高空花桶的入庫和供應效率，并通過空桶支線與并行輸送線相互配合，根據實際需要進行靈活分流，以適應不同時段的入庫和出庫高峰，有效避免輸送線發生擁堵，提高鮮花的出入庫管理效率。

10、本發明進一步設置為：所述收貨車間的內部設有重量檢測機和出筐滑道，所述重量檢測機設置在花筐輸送線上對花筐進行重量檢測，檢測出的空花筐通過出筐滑道從花筐輸送線上剔除。

11、通過采用上述技術方案，由于收貨車間內花筐輸送線上會同時具有空花筐和新放入的滿載花筐，重量檢測機可對花筐輸送線上的花筐重量進行檢測，若為空花筐則通過出筐滑道從花筐輸送線上剔除，方便花筐輸送線將花筐持續向分選車間輸送。

12、本發明進一步設置為：所述分選車間內設有多條分選滑道和回筐支線，所述分選滑道與花筐輸送線的一端相連以形成多個分選區對花卉進行分選，所述回筐支線與花筐輸送線的另一端相連以將空花筐重新輸送至收貨車間。

13、通過采用上述技術方案，在進行收貨過程中，可將花筐輸送線上的花筐分流至不同的分選區，在避免花筐輸送線發生擁堵的同時，方便工作人員在分選車間內進行分選工作。

14、本發明進一步設置為：所述分選車間的內側設有多條分選支線，所述分選支線的一端與空桶輸送線相連以將空花桶輸送至分選車間內備用，所述分選支線的另一端與入庫輸送線相連以將花桶入庫存儲，所述分選支線上設有根據花卉特征進行分級的定級設備。

15、通過采用上述技術方案，定級設備可根據花卉特征對花桶內的花卉進行定級，并將花卉信息錄入系統，以方便對花卉進行出入庫信息化管理，對花卉的流向進行追溯。

16、本發明進一步設置為：所述檢測車間的內部設有與入庫輸送線相連的修剪處理線，所述入庫輸送線在檢測車間的入口處設有對花卉尺寸進行檢測的第一檢測位，經第一檢測位檢測后超出尺寸的花卉輸送至修剪處理線進行修剪，所述修剪處理線的末端設有第二檢測位，修剪后的花卉經第二檢測位復檢合格后重新輸送至入庫輸送線。

17、通過采用上述技術方案，通過第一檢測位和第二檢測位對花卉的尺寸進行檢測，并由人工對超出尺寸的花卉進行修剪，可確保花桶內的花卉尺寸統一，方便在倉庫內進行存儲。

18、本發明進一步設置為：所述倉庫內設有多個工作臺，所述工作臺的內側設有相鄰分布的入庫支線和出庫支線，所述入庫支線通過跨線機與入庫輸送線相連，所述出庫支線通過跨線機與花卉出庫線或空桶出庫線相連。

19、通過采用上述技術方案，通過入庫支線和出庫支線可對需要入庫或出庫的花桶進行分流，以提高花桶的出入庫效率。

20、本發明進一步設置為：所述倉庫的內部設有多個與工作臺相對齊的貨架，相鄰的所述工作臺之間設有對花桶進行存取的堆垛機。

21、通過采用上述技術方案，通過堆垛機可將工作臺上的花桶批量輸送至貨架，或?qū)⒇浖苌系幕ㄍ拜斔椭凉ぷ髋_(tái)，以便于對花桶進行出入庫管理。

22、本發明進一步設置為：所述發貨車間包括自提區和物流區，所述發貨車間的內部設有多條發貨滑道，所述發貨滑道的一端與花卉出庫線相連，所述發貨滑道的另一端連接有空桶輸送線，所述空桶輸送線與入庫輸送線相連以將空花桶輸送至清洗車間進行清洗后入庫存放，所述物流區內設有與自提區相連的出貨支線，所述出貨支線的一端與花卉出庫線相連，所述出貨支線的另一端與空桶輸送線相連。

23、通過采用上述技術方案，通過自提區和物流區可根據客戶需求進行自提發貨或物流發貨，實現分區間發貨管理，提高發貨效率，并可對發貨后的空桶進行統一的清洗和管理。

24、本發明進一步設置為：還包括備選供貨區，所述備選供貨區通過備選供貨線與分選車間相連。

25、通過采用上述技術方案，備選供貨區的設置可分擔收貨車間處的收貨壓力，避免收貨車間的內部擁擠。

26、本發明進一步設置為：所述空桶出庫線和分選支線上均設有多個阻擋器，以控制每組花桶的數量進行分組輸送，每組花桶的數量為4-8個。

27、通過采用上述技術方案，通過對花桶進行整組控制，可方便分選車間內的工作人員對花卉進行分類存放。

28、綜上所述，本發明的有益技術效果為：

29、通過花筐輸送線、入庫輸送線、花卉出庫線和空桶出庫線相互配合，在花卉收貨、花卉出入庫、空桶供應等多個環節實現高效的閉環輸送，提高花桶的入庫和供應效率，在空桶供應過程中，通過空桶支線可將清洗后空花桶從入庫輸送線直接輸送至空桶出庫線上，避免出現空桶入庫環節，有效提高空桶的供應效率；

30、通過設置多組并行輸送線與跨線機相互配合，可根據實際需要進行靈活分流，以適應不同時段的入庫和出庫高峰，有效避免輸送線發生擁堵，提高鮮花的出入庫管理效率；

31、通過在花筐輸送線上設置重量檢測機和出筐滑道，可對花筐輸送線上的空花筐進行檢測，并將空花筐從花筐輸送線上剔除，在方便供貨商取回花筐的同時，方便花筐輸送線將滿載花筐持續向分選車間輸送。

32、通過對空桶出庫線和分選支線上的空花桶進行分組輸送，可使灌注車間將水體同時注入多個空花桶內，具有較高的灌注效率，進而提高空花桶的輸送效率，在分選支線上對花卉進行分選時，方便工作人員根據花卉特征將花卉分別放入不同的花桶內存儲。
