本技術屬于藥瓶鋁塑蓋，尤其是涉及一種藥瓶鋁塑蓋自動化壓合檢測設備。

背景技術：

1、目前，一些口服液瓶、藥液瓶、輸液瓶等都采用玻璃瓶身并使用鋁塑組合蓋進行密封，鋁蓋為鋁箔沖壓而成，頂面有鉚接孔，鋁塑組合蓋是將塑料蓋中心的鉚接柱與鋁蓋中心孔定位對接后將鉚接柱塑化變形，向外側翻遍鉚合成組合蓋。目前的鋁塑蓋壓合生產線整體體積較大，雖然這種大型生產線的壓合鋁塑蓋的生產效率較高，但是占用車間場地面積較大且成本較高，不適用于小產量定制化生產作業，而人工手持放置鋁塑蓋預裝組合體的方式壓合效率較低。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種設備體積小，且具有檢測功能的藥瓶鋁塑蓋自動化壓合檢測設備。

2、為了解決上述技術問題，本發明是通過以下技術方案實現的：一種藥瓶鋁塑蓋自動化壓合檢測設備，包括機架主體、承載架、托舉機構、旋轉機構、壓合機構和檢測機構，所述承載架固定安裝在機架主體頂部，所述承載架內側豎直固定安裝有直線滑軌，所述機架主體上設置有下料通道；

3、所述托舉機構由第一伸縮氣缸、第一托板、套筒、第三托板和圓弧形擋板組成，所述第一伸縮氣缸的缸體固定安裝在機架主體上，所述第一托板固定安裝在第一伸縮氣缸的活塞桿上，所述套筒固定安裝在第一托板頂部，所述第三托板固定安裝在套筒頂部，數個圓弧形擋板呈環形陣列固定安裝在第三托板上，所述圓弧形擋板之間具有安裝間隙，所述圓弧形擋板還滑動安裝在機架主體頂面上；

4、所述旋轉機構由第二伸縮氣缸、第二托板、傳動絲桿、物料轉盤、傳動套、軸套和滾珠軸承組成，所述第二伸縮氣缸的缸體固定安裝在承載架上，所述第二托板滑動安裝在直線滑軌上，所述第二伸縮氣缸的活塞桿與第二托板固定連接，所述傳動絲桿上端與第二托板固定連接，所述傳動絲桿下端滑動安裝在套筒內，所述滾珠軸承的保持架固定安裝在機架主體上，所述軸套固定安裝在滾珠軸承的旋轉體上，所述物料轉盤固定套接安裝在軸套上，所述傳動套固定安裝在物料轉盤頂部中心位置處，所述物料轉盤中心與傳動套同軸設置有通孔，所述物料轉盤上呈環形陣列設置有四個具有外側開口的物料定位區域，所述傳動絲桿滑動穿過通孔，并且傳動絲桿與傳動套螺紋傳動連接，所述圓弧形擋板內壁與物料轉盤之間存在-mm的防護間隙，所述物料轉盤與機架主體頂面上配合安裝有位置感應器傳感器；

5、所述壓合機構由第三伸縮氣缸、壓合桿和壓頭組成，所述第三伸縮氣缸的缸體固定安裝在第二托板上，所述壓合桿與第三伸縮氣缸的活塞桿固定連接，所述壓頭固定安裝在壓合桿底端；

6、所述檢測機構由第四伸縮氣缸、彈簧伸縮桿、第二壓板、位移傳感器和控制模塊，所述第四伸縮氣缸的缸體固定安裝在第二托板上，所述彈簧伸縮桿上端與第四伸縮氣缸的活塞桿固定連接，所述第二壓板固定安裝在彈簧伸縮桿底端，所述位移傳感器固定安裝在第二壓板上，所述位置感應器傳感器和位移傳感器均通過電路連接至控制模塊。

7、進一步地，所述物料轉盤的物料定位區域外側開口處設置為斜角結構。

8、進一步地，所述壓頭、第二壓板上分別固定安裝有第一導向桿、第二導向桿，所述第一導向桿、第二導向桿上端滑動安裝在第二托板上。

9、進一步地，所述下料通道內傾斜固定設置有導料板。

10、進一步地，還包括伸縮導向桿，所述伸縮導向桿上下兩端分別與第一托板、機架主體固定連接。

11、與現有技術相比，本實用新型的有益之處是：

技術特征：

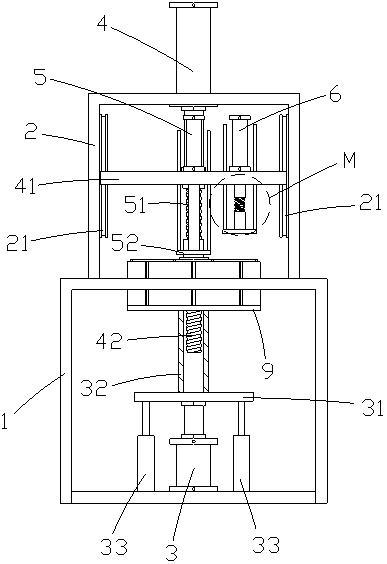

1.一種藥瓶鋁塑蓋自動化壓合檢測設備，其特征在于：包括機架主體（1）、承載架（2）、托舉機構、旋轉機構、壓合機構和檢測機構，所述承載架（2）固定安裝在機架主體（1）頂部，所述承載架（2）內側豎直固定安裝有直線滑軌（21），所述機架主體（1）上設置有下料通道（11）；

2.根據權利要求1所述的藥瓶鋁塑蓋自動化壓合檢測設備，其特征在于：所述物料轉盤（7）的物料定位區域（71）外側開口處設置為斜角結構。

3.根據權利要求1所述的藥瓶鋁塑蓋自動化壓合檢測設備，其特征在于：所述壓頭（52）、第二壓板（62）上分別固定安裝有第一導向桿、第二導向桿，所述第一導向桿、第二導向桿上端滑動安裝在第二托板（41）上。

4.根據權利要求1所述的藥瓶鋁塑蓋自動化壓合檢測設備，其特征在于：所述下料通道（11）內傾斜固定設置有導料板（12）。

5.根據權利要求1所述的藥瓶鋁塑蓋自動化壓合檢測設備，其特征在于：還包括伸縮導向桿（33），所述伸縮導向桿（33）上下兩端分別與第一托板（31）、機架主體（1）固定連接。

技術總結
本技術公開了一種藥瓶鋁塑蓋自動化壓合檢測設備，包括機架主體、承載架、托舉機構、旋轉機構、壓合機構和檢測機構，所述承載架固定安裝在機架主體頂部，所述承載架內側豎直固定安裝有直線滑軌，所述機架主體上設置有下料通道；本壓合檢測設備能夠?qū)崿F(xiàn)對預裝鋁塑蓋自動化壓合和同步檢測作業，具有自動化程度高的優點，且本壓合檢測設備整體結構緊湊，占用車間區域面積小，且整體制造成本低，能夠滿足小產量定制化生產作業的使用需求。

技術研發人員：吳煜
受保護的技術使用者：蘇州市三誠醫藥包裝有限公司
技術研發日：20240322
技術公布日：2025/4/28
