本技術是一種廢舊塑料回收清洗設備，屬于塑料加工領域。

背景技術：

1、塑料是以單體為原料，通過加聚或縮聚反應聚合而成的高分子化合物，其抗形變能力中等，介于纖維和橡膠之間，由合成樹脂及填料、增塑劑、穩定劑、潤滑劑以及色料等添加劑組成，廢棄的塑料在回收時首先需要對廢舊塑料進行清洗，以保證塑料上的雜質和油污不會影響塑料的再回收，因此，塑料回收時需要用到清洗裝置。

2、目前，廢舊塑料在回收清洗時具有以下不足：

3、塑料在清洗時，由于廢舊塑料外表面很容易粘有油污，在清洗的過程中，清洗液會摻雜大量的油污，清理機構在清洗時，容易再次將油污涂抹在塑料上，同時，在清洗后，裝置內部會沉淀大量的清洗液與油污的混合物，這些混合物在排出裝置時，容易殘留，且經過混合物浸泡后的裝置內壁也會粘留大量的油污，這樣，使得裝置在使用后的清理維護工作需要耗費大量的人力物力。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種廢舊塑料回收清洗設備。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：

3、一種廢舊塑料回收清洗設備，包括清洗桶和桶蓋，所述桶蓋位于所述清洗桶的頂部開口處，所述清洗桶的內底部設有清洗機構，所述清洗機構上設有循環供液組件，所述清洗桶的內中部設有過濾機構，所述過濾機構包括固定在所述清洗桶內部的濾板和若干個安裝在所述濾板上的收集件，所述濾板的圓周方向均勻開設有若干個安裝孔，所述安裝孔的內部兩側均固定有安裝板，所述安裝板的頂部等間距設有若干個限位凸塊，所述收集件包括安裝架和收集架，所述收集架的頂部與所述安裝架連通，所述安裝架的底部側邊等間距開設有若干個限位孔，所述安裝架壓在所述安裝板上，所述限位孔套在所述限位凸塊上。

4、進一步地，所述清洗機構包括開設在所述清洗桶內底部的內腔，所述內腔內底部一側固定有電機，所述電機的頂部輸出端固定有主動齒輪，所述主動齒輪一側嚙合有外齒環，所述內腔內頂部另一側固定有固定軸。

5、進一步地，所述清洗機構還包括轉動連接在所述清洗桶內底部中心處的旋轉柱，所述旋轉柱的底端貫穿至所述內腔內部，所述旋轉柱的底端和所述外齒環連接固定，所述濾板的頂端貫穿所述濾板，所述旋轉柱內頂部開設有活動腔，所述固定軸的頂端貫穿至所述活動腔內部，所述固定軸在所述活動腔內部一端的外表面固定有若干個固定錐形齒輪。

6、進一步地，所述活動腔側邊的內壁上活動連接有若干個旋轉軸，所述旋轉軸的一端貫穿至所述活動腔內部和從動錐形齒輪連接固定，所述從動錐形齒輪和所述固定錐形齒輪相嚙合，所述旋轉軸的另一端貫穿至所述旋轉柱的外側和清理板連接固定，所述清理板的端部與所述清洗桶內壁彈性擠壓在一起，所述旋轉軸的中部固定有若干個清理刷頭。

7、進一步地，所述旋轉柱上固定有若干個刮板，所述刮板的底部與所述濾板的頂部擠壓在一起。

8、進一步地，所述旋轉柱底部開設有與所述活動腔相連通的通孔，所述固定軸通過所述通孔貫穿至所述活動腔內部。

9、進一步地，所述循環供液組件包括固定在所述旋轉柱外表面底部的水泵，所述水泵的輸出端設有輸送管道，所述輸送管道貫穿至所述旋轉柱內部，所述輸送管道上設有若干個出液口，所述出液口和噴頭連通，所述噴頭固定在所述旋轉柱上。

10、進一步地，所述清理板由橡膠材料制成，所述清洗桶一側底部開設有清理孔，所述清理孔內設有封堵板。

11、本實用新型的有益效果：

12、通過本實用新型的設計，在可以對廢舊塑料清洗除污的同時，還可以將清洗下來的污垢進行收集處理，同時還可以對桶壁進行刮除清理，保證了清洗桶的潔凈性，工作人員只需要將使用后的清洗液排出即可，油污則聚集在若干個收集件內，只需將清洗件拿出清洗即可，工作人員無需對清洗桶內壁進行清洗，進而減少清洗維護的工作量。

13、通過清洗機構的設計，從而可以帶動清理刷頭和清理板進行橫向旋轉和豎向旋轉動作，清理板撥動廢舊塑料，使得廢舊塑料聚集在清理刷頭的工作范圍內，同時，可以對清理桶內壁上的油污進行刮除，而，清理刷頭在清洗液的作用下可以對廢舊塑料進行清洗除污工作。

14、通過過濾機構的設計，從而在清洗機構對廢舊塑料清洗的過程中，清洗下來的油污在清洗桶內部流動的過程中，不會進入到濾板下方的水泵的工作區域，進而使得清洗液中的油污可以被收集處理，同時干凈的清洗液可以被水泵吸取。

15、通過過濾機構的設計，使得濾板和收集件可以拆解分離，這樣，在清洗桶工作時，收集件可以收集聚集在濾板上的污垢，在清洗桶不工作時，可以將收集件取下，進行清理維護。

16、通過循環供液組件的設計，從而使得水泵可以將清洗液循環噴灑在清洗桶內，在為廢舊塑料均勻噴灑清洗液的同時還可以提高清洗液的流動，使得清洗液中的污垢可以被收集處理，不會停留在廢舊塑料盒清理桶桶壁上。

技術特征：

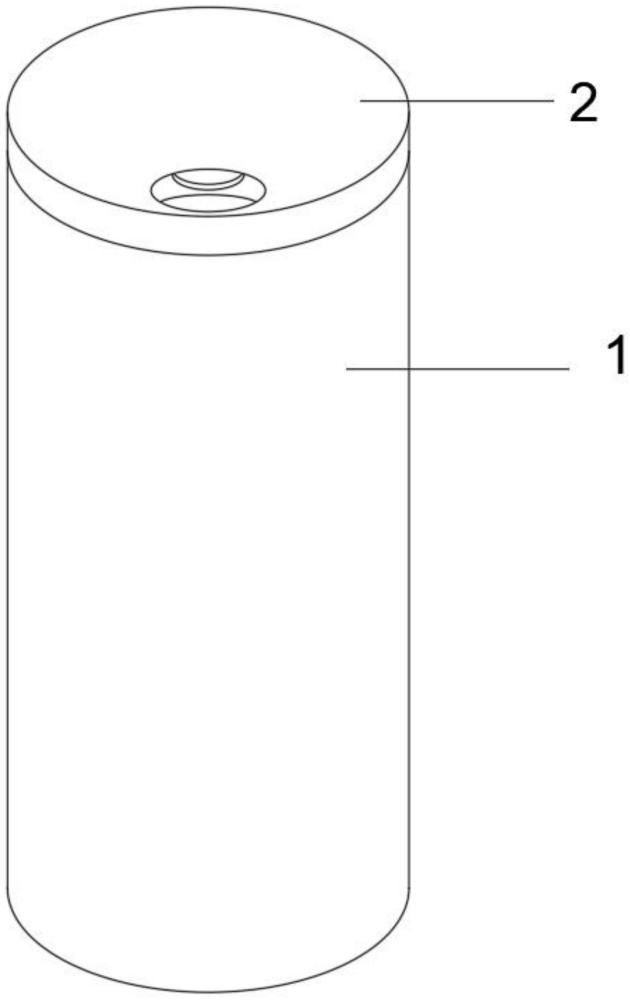

1.一種廢舊塑料回收清洗設備，其特征在于，包括清洗桶(1)和桶蓋(2)，所述桶蓋(2)位于所述清洗桶(1)的頂部開口處，所述清洗桶(1)的內底部設有清洗機構，所述清洗機構上設有循環供液組件，所述清洗桶(1)的內中部設有過濾機構，所述過濾機構包括固定在所述清洗桶(1)內部的濾板(16)和若干個安裝在所述濾板(16)上的收集件，所述濾板(16)的圓周方向均勻開設有若干個安裝孔(17)，所述安裝孔(17)的內部兩側均固定有安裝板(18)，所述安裝板(18)的頂部等間距設有若干個限位凸塊(19)，所述收集件包括安裝架(20)和收集架(22)，所述收集架(22)的頂部與所述安裝架(20)連通，所述安裝架(20)的底部側邊等間距開設有若干個限位孔(21)，所述安裝架(20)壓在所述安裝板(18)上，所述限位孔(21)套在所述限位凸塊(19)上。

2.根據權利要求1所述的一種廢舊塑料回收清洗設備，其特征在于，所述清洗機構包括開設在所述清洗桶(1)內底部的內腔(3)，所述內腔(3)內底部一側固定有電機(4)，所述電機(4)的頂部輸出端固定有主動齒輪(5)，所述主動齒輪(5)一側嚙合有外齒環(8)，所述內腔(3)內頂部另一側固定有固定軸(6)。

3.根據權利要求2所述的一種廢舊塑料回收清洗設備，其特征在于，所述清洗機構還包括轉動連接在所述清洗桶(1)內底部中心處的旋轉柱(7)，所述旋轉柱(7)的底端貫穿至所述內腔(3)內部，所述旋轉柱(7)的底端和所述外齒環(8)連接固定，所述濾板(16)的頂端貫穿所述濾板(16)，所述旋轉柱(7)內頂部開設有活動腔(9)，所述固定軸(6)的頂端貫穿至所述活動腔(9)內部，所述固定軸(6)在所述活動腔(9)內部一端的外表面固定有若干個固定錐形齒輪(10)。

4.根據權利要求3所述的一種廢舊塑料回收清洗設備，其特征在于，所述活動腔(9)側邊的內壁上活動連接有若干個旋轉軸(11)，所述旋轉軸(11)的一端貫穿至所述活動腔(9)內部和從動錐形齒輪(12)連接固定，所述從動錐形齒輪(12)和所述固定錐形齒輪(10)相嚙合，所述旋轉軸(11)的另一端貫穿至所述旋轉柱(7)的外側和清理板(14)連接固定，所述清理板(14)的端部與所述清洗桶(1)內壁彈性擠壓在一起，所述旋轉軸(11)的中部固定有若干個清理刷頭(13)。

5.根據權利要求4所述的一種廢舊塑料回收清洗設備，其特征在于，所述旋轉柱(7)上固定有若干個刮板(15)，所述刮板(15)的底部與所述濾板(16)的頂部擠壓在一起。

6.根據權利要求5所述的一種廢舊塑料回收清洗設備，其特征在于，所述旋轉柱(7)底部開設有與所述活動腔(9)相連通的通孔，所述固定軸(6)通過所述通孔貫穿至所述活動腔(9)內部。

7.根據權利要求6所述的一種廢舊塑料回收清洗設備，其特征在于，所述循環供液組件包括固定在所述旋轉柱(7)外表面底部的水泵(23)，所述水泵(23)的輸出端設有輸送管道，所述輸送管道貫穿至所述旋轉柱(7)內部，所述輸送管道上設有若干個出液口，所述出液口和噴頭(24)連通，所述噴頭(24)固定在所述旋轉柱(7)上。

8.根據權利要求4所述的一種廢舊塑料回收清洗設備，其特征在于，所述清理板(14)由橡膠材料制成，所述清洗桶(1)一側底部開設有清理孔，所述清理孔內設有封堵板。

技術總結
本技術提供一種廢舊塑料回收清洗設備，包括清洗桶和桶蓋，所述桶蓋位于所述清洗桶的頂部開口處，所述清洗桶的內底部設有清洗機構，所述清洗機構上設有循環供液組件，所述清洗桶的內中部設有過濾機構。本技術具有如下的有益效果，通過本技術的設計，通過本技術的設計，在可以對廢舊塑料清洗除污的同時，還可以將清洗下來的污垢進行收集處理，同時還可以對桶壁進行刮除清理，保證了清洗桶的潔凈性，工作人員只需要將使用后的清洗液排出即可，油污則聚集在若干個收集件內，只需將清洗件拿出清洗即可，工作人員無需對清洗桶內壁進行清洗，進而減少清洗維護的工作量。

技術研發人員：鄧志浩
受保護的技術使用者：山西志浩再生資源回收利用有限公司
技術研發日：20240326
技術公布日：2025/4/28
