本發明涉及汽車內飾件包覆，具體為汽車內飾件包覆設備及包覆工藝。

背景技術：

1、汽車工業的迅猛發展促使汽車內飾件產品產量逐年上升，新技術、新材料和新工藝不斷涌現并廣泛應用于汽車領域，汽車的動力性、經濟性、安全性和舒適性因此得到了顯著提升。為滿足用戶對汽車內飾舒適性的需求，汽車制造行業常采用在內飾板上包覆皮料或面料等貼面材料的方式。

2、使用汽車內飾件包覆設備時，先開啟設備電源并預熱至設定溫度，同時安裝調試好模具，準備好內飾件和包覆材料，如需必要可對材料進行預熱處理；接著將內飾件固定在工作臺或相應夾具上，把包覆材料放置在內飾件上并對齊邊緣，啟動設備，設備會自動將包覆材料壓緊在內飾件上完成包覆。

3、現有汽車內飾件包覆設備采用人工上料與下料，導致生產效率低下且不穩定，難以滿足大規模生產需求，而且位置對準依賴人工，精度不足，容易出現包覆材料與內飾件貼合不緊密、褶皺氣泡等問題，影響外觀與性能。

4、因此我們對此做出改進，提出汽車內飾件包覆設備及包覆工藝。

技術實現思路

1、本發明的目的在于提供汽車內飾件包覆設備及包覆工藝，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明提供如下技術方案：汽車內飾件包覆設備，包括支撐框架，所述支撐框架的底部固定連接有外圍板；

3、固定結構，所述固定結構包括固定連接于所述外圍板上的外護板，固定連接于所述外圍板上且和所述外護板處于對稱位置上的內護板，所述外護板和所述內護板的一端設置有電機一，固定連接于所述電機一靠近所述內護板一端上的主動輥一，摩擦連接于所述主動輥一表面的齒帶，固定連接于所述內護板上且位于所述齒帶側邊的傳感底座，固定連接于所述傳感底座上的傳感頭，以及固定連接于所述齒帶上且在所述齒帶上呈線陣排列的定位組件；

4、傳輸結構，所述傳輸結構包括固定連接于所述電機一靠近所述齒帶一側上的轉輪一，轉動連接于所述轉輪一表面的皮帶，轉動連接于所述皮帶上的轉輪二，以及固定連接于所述轉輪上的傳輸組件。

5、其中，所述定位組件包括固定連接于所述齒帶上的連接板，固定連接于所述連接板上且在所述連接板表面處于對稱位置的兩塊感應底座，兩塊所述感應底座中的任意一塊的表面設置有兩根液壓柱，伸縮連接于所述液壓柱表面的伸縮桿，以及固定連接于所述伸縮桿遠離所述液壓柱一端的平衡塊，兩塊所述平衡塊之間通過橋接板固定連接。

6、其中，所述平衡塊和所述液壓柱之間的所述伸縮桿的表面設置有彈簧，所述平衡塊遠離所述伸縮桿的表面固定連接有承重柱，所述承重柱的一端固定連接有支撐底座，所述支撐底座的兩側分別固定連接有承重桿；

7、所述齒帶遠離所述主動輥一的一端摩擦連接有從動輥一。

8、其中，所述承重桿的表面固定連接有若干個固定底座，若干個所述固定底座在所述承重桿上呈線陣排列，所述固定底座的表面設置有真空吸盤；

9、所述支撐框架的表面和所述齒帶平行的位置處固定連接有防護網，所述支撐框架的底部固定連接有頂蓋。

10、其中，所述傳輸組件包括分別固定連接于所述轉輪二表面的主動輥二，所述主動輥二的表面摩擦連接有傳輸帶，所述傳輸帶貫穿所述支撐框架向遠離所述主動輥二的一側延伸，所述主動輥二兩端活動連接有一端固定連接于所述外圍板上的固定架。

11、其中，所述傳輸帶遠離所述主動輥二的一端摩擦連接有從動輥二，所述從動輥二的兩端分別固定連接有內撐板和外撐板，所述內撐板和所述外撐板遠離所述從動輥二的一端分別固定連接于所述外圍板上。

12、其中，還包括，包覆結構，所述包覆結構包括滑動連接于所述支撐框架上的承載板，開設于所述承載板表面的導向槽，固定連接于所述承載板四角的滑塊，一端固定連接于所述滑塊上且另一端固定連接于所述頂蓋上的動力控制元件，以及固定連接于所述承載板上的覆膜組件。

13、其中，所述覆膜組件包括固定連接于所述承載板上且處于對稱位置上的兩塊托舉件一，轉動連接于兩塊所述托舉件一之間的覆膜輥，固定連接于所述導向槽側邊的兩塊托舉件二，以及轉動連接于兩塊所述托舉件二之間的導向輥；

14、所述外圍板的表面固定連接有真空底座，所述真空底座的表面設置有吸頭。

15、其中，所述承載板上和所述托舉件二處于對稱位置處固定連接有兩塊托舉件三，兩塊所述托舉件三之間轉動連接有收集輥，所述收集輥的一端設置有電機二；

16、所述承載板的表面固定連接有滑軌，所述滑軌的表面滑動連接有加熱板，所述承載板的表面位于所述滑軌之間設置有校準攝像頭。

17、汽車內飾件包覆設備的包覆工藝，包括以下步驟：

18、步驟一，啟動所述電機一，帶動所述主動輥一和所述齒帶轉動，所述定位組件移動，同時通過所述轉輪一、所述皮帶和所述轉輪二帶動所述主動輥二轉動，內飾件被傳送，所述定位組件上的所述平衡塊和所述承重柱經過所述傳感頭后，信號傳遞給所述感應底座；

19、步驟二，所述感應底座控制所述液壓柱中的所述伸縮桿上升，所述固定底座和所述真空吸盤托舉內飾件，所述固定底座中的重力感應裝置感應后，所述真空吸盤吸附內飾件進行定位，所述校準攝像頭觀察內飾件進入規劃空間后，所述電機一停止工作；

20、步驟三，所述覆膜組件工作，覆膜安裝在覆膜輥上，一端穿過所述導向槽和所述導向輥安裝在所述收集輥上，內飾件停在規劃區域后，所述加熱板滑動至所述承載板和覆膜之間加熱覆膜，所述動力控制元件控制所述承載板滑動，將覆膜包覆在內飾件上，同時所述真空底座上的所述吸頭工作，使覆膜包覆內飾件；

21、步驟四，包覆后內飾件表面的覆膜被裁剪，此時所述定位組件高度高于所述傳輸帶，裁剪后所述電機一再次工作，所述平衡塊和所述承重柱經過從動輥二側的傳感頭時，所述液壓柱控制所述伸縮桿下降，所述真空吸盤釋放，包裹后的內飾件被放置在所述傳輸帶上，等待收集處理。

22、本發明的有益效果：通過傳輸結構和定位組件的配合，內飾件能夠自動被傳送和定位，無需人工干預，電機一驅動主動輥一和齒帶轉動，帶動定位組件移動，同時通過轉輪一、皮帶和轉輪二帶動主動輥二轉動，使內飾件在傳輸帶上穩定傳送，實現了自動上料與下料，有效提高了生產效率，降低了人工成本。定位組件上的平衡塊和承重柱經過傳感底座上的感應頭時，數據控制模塊接收信號并傳遞給感應底座，進而控制液壓柱中的伸縮桿進行精確的向上伸縮動作，使用固定底座和真空吸盤對內飾件進行托舉和初步定位。隨后，校準攝像頭進一步觀察內飾件位置，確保其精準進入規劃空間，使電機一停止工作，完成高精度定位，這種傳感與液壓系統協同工作的定位方式，有效避免了人工定位導致的位置偏差，提高了包覆精度，在包覆過程中，加熱板在滑軌中滑動至承載板和腹膜之間，對腹膜進行加熱，使腹膜更加柔軟且貼合性更好，便于緊密地貼合內飾件表面。動力控制元件精確控制承載板在支撐框架上的滑動，確保覆膜能夠均勻且緊密地包覆在內飾件上，減少了褶皺和氣泡的產生，有效提升了包覆質量。

技術特征：

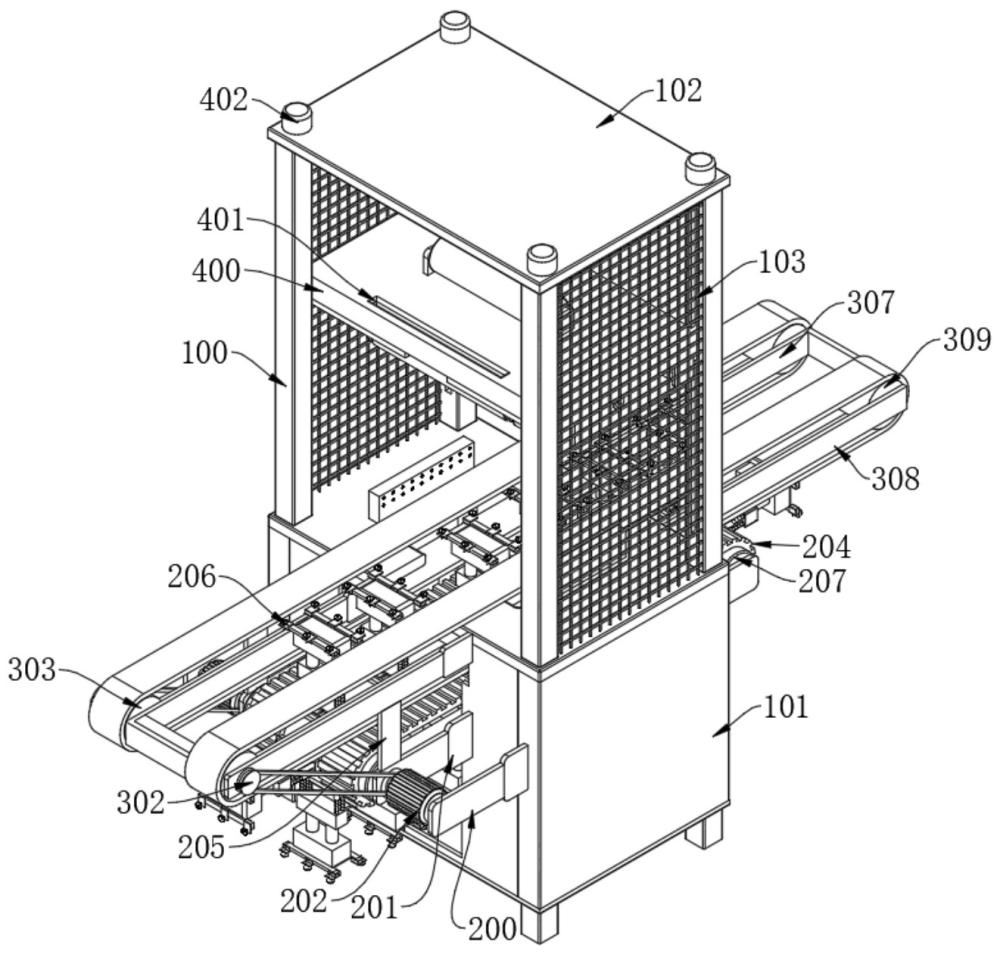

1.汽車內飾件包覆設備，其特征在于：包括支撐框架（100），所述支撐框架（100）的底部固定連接有外圍板（101）；

2.根據權利要求1所述的汽車內飾件包覆設備，其特征在于：所述定位組件（206）包括固定連接于所述齒帶（204）上的連接板（209），固定連接于所述連接板（209）上且在所述連接板（209）表面處于對稱位置的兩塊感應底座（210），兩塊所述感應底座（210）中的任意一塊的表面設置有兩根液壓柱（212），伸縮連接于所述液壓柱（212）表面的伸縮桿（213），以及固定連接于所述伸縮桿（213）遠離所述液壓柱（212）一端的平衡塊（214），兩塊所述平衡塊（214）之間通過橋接板（211）固定連接。

3.根據權利要求2所述的汽車內飾件包覆設備，其特征在于：所述平衡塊（214）和所述液壓柱（212）之間的所述伸縮桿（213）的表面設置有彈簧（215），所述平衡塊（214）遠離所述伸縮桿（213）的表面固定連接有承重柱（216），所述承重柱（216）的一端固定連接有支撐底座（217），所述支撐底座（217）的兩側分別固定連接有承重桿（218）；

4.根據權利要求3所述的汽車內飾件包覆設備，其特征在于：所述承重桿（218）的表面固定連接有若干個固定底座（219），若干個所述固定底座（219）在所述承重桿（218）上呈線陣排列，所述固定底座（219）的表面設置有真空吸盤（220）；

5.根據權利要求4所述的汽車內飾件包覆設備，其特征在于：所述傳輸組件（303）包括分別固定連接于所述轉輪二（302）表面的主動輥二（304），所述主動輥二（304）的表面摩擦連接有傳輸帶（305），所述傳輸帶（305）貫穿所述支撐框架（100）向遠離所述主動輥二（304）的一側延伸，所述主動輥二（304）兩端活動連接有一端固定連接于所述外圍板（101）上的固定架（306）。

6.根據權利要求5所述的汽車內飾件包覆設備，其特征在于：所述傳輸帶（305）遠離所述主動輥二（304）的一端摩擦連接有從動輥二（309），所述從動輥二（309）的兩端分別固定連接有內撐板（307）和外撐板（308），所述內撐板（307）和所述外撐板（308）遠離所述從動輥二（309）的一端分別固定連接于所述外圍板（101）上。

7.根據權利要求6所述的汽車內飾件包覆設備，其特征在于：還包括，包覆結構，所述包覆結構包括滑動連接于所述支撐框架（100）上的承載板（400），開設于所述承載板（400）表面的導向槽（401），固定連接于所述承載板（400）四角的滑塊（4001），一端固定連接于所述滑塊（4001）上且另一端固定連接于所述頂蓋（102）上的動力控制元件（402），以及固定連接于所述承載板（400）上的覆膜組件（403）。

8.根據權利要求7所述的汽車內飾件包覆設備，其特征在于：所述覆膜組件（403）包括固定連接于所述承載板（400）上且處于對稱位置上的兩塊托舉件一（404），轉動連接于兩塊所述托舉件一（404）之間的覆膜輥（405），固定連接于所述導向槽（401）側邊的兩塊托舉件二（406），以及轉動連接于兩塊所述托舉件二（406）之間的導向輥（407）；

9.根據權利要求8所述的汽車內飾件包覆設備，其特征在于：所述承載板（400）上和所述托舉件二（406）處于對稱位置處固定連接有兩塊托舉件三（408），兩塊所述托舉件三（408）之間轉動連接有收集輥（409），所述收集輥（409）的一端設置有電機二（410）；

10.基于權利要求9所述的汽車內飾件包覆設備的包覆工藝，其特征在于，包括以下步驟：

技術總結
本發明公開了汽車內飾件包覆設備及包覆工藝，涉及汽車內飾件包覆技術領域，包括支撐框架，所述支撐框架的底部固定連接有外圍板；固定結構，所述固定結構包括固定連接于所述外圍板上的外護板，固定連接于所述外圍板上且和所述外護板處于對稱位置上的內護板，所述外護板和所述內護板的一端設置有電機一，固定連接于所述電機一靠近所述內護板一端上的主動輥一，摩擦連接于所述主動輥一表面的齒帶，固定連接于所述內護板上且位于所述齒帶側邊的傳感底座。本發明使內飾件在傳輸帶上穩定傳送，實現了自動上料與下料，有效提高了生產效率，降低了人工成本。

技術研發人員：王小鋒,李金平,吳小輝
受保護的技術使用者：深圳市生利科技有限公司
技術研發日：
技術公布日：2025/4/24
