本發明涉及復合材料修理領域，具體是一種組裝式復合材料快速修理方法。

背景技術：

1、復合材料修理是航空航天、船舶等領域里降低復合材料成本的重要手段。復合材料補片制備占據了復合材料修理中大量的時間，難以快速提高修理效率。在外場保障條件下，缺乏相應的復合材料制造設備工裝，導致復合材料補片制造困難。同時，由于復合材料通常具有一定曲率，不同條件下產生的損傷面積不同，導致修理補片難以預先制造。因此，針對外場保障或緊急任務下，需要提出快速修理大面積復合材料損傷修理方法。目前，有關復合材料修理方法相關的專利已非常多，如中國專利cn202210535318.4公開日為2022年09月23日提出了一種快速光固化的復合材料快速修理飛機結構損傷方法。中國專利cn201410617517.5公開日為2019年01月25日提出了一種基于紫外光固化復合材料的快速粘接修理方法。中國專利cn202310283702.4公開日為2023年07月14日提出了一種基于硅橡膠模具的復雜型面結構損傷快速修理方法。然而，這些方法在外場條件下需要提供特殊修理?xiàng)l件或工裝，修理環境要求高，操作復雜，難以保證修理質量，也難以應對大面積多曲率的結構損傷。因此，提出一種快速的、簡單的能夠有效開展不同面積、不同曲率的復合材料損傷的修理方法非常必要。

技術實現思路

1、為了解決上述問題，本發明提出一種組裝式復合材料快速修理方法。

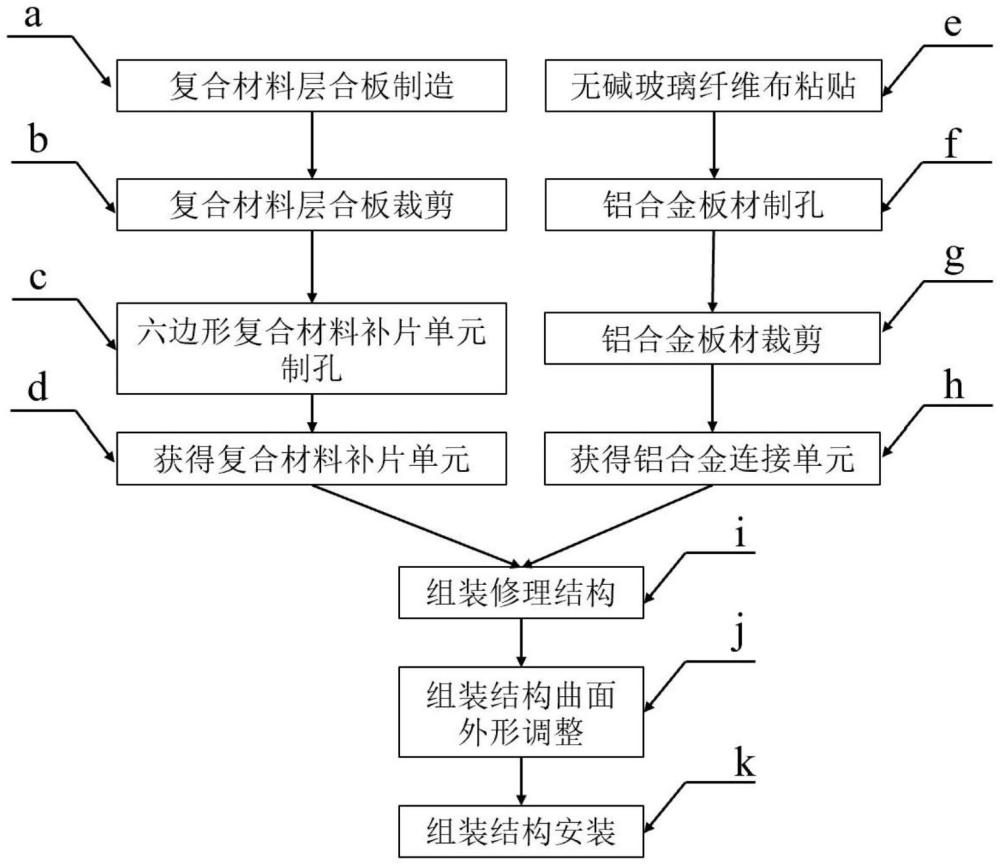

2、一種組裝式復合材料快速修理方法，其具體步驟如下：

3、s1、復合材料層合板的制作：使用預浸料裁剪設備裁剪優選的復合材料預浸料，完成預浸料鋪貼，用真空袋將預浸料復合材料板組合封裝在平面金屬模具上；

4、s2、復合材料層合板裁剪：將制作好的復合材料層合板放入加工磨床，對復合材料層合板進行裁剪，制作成六邊形復合材料補片單元，并在補片周圍打磨出搭接區；

5、s3、六邊形復合材料補片單元制孔：使用復合材料鉆孔設備在搭接區鉆制緊固件孔，完成六邊形復合材料補片單元的制備；

6、s4、獲得大量六邊形復合材料補片單元；

7、s5、無堿玻璃纖維布粘貼：使用優選的膠粘劑將優選的無堿玻璃纖維布粘貼在優選鋁合金板材的其中一個表面，并完成膠粘劑的加熱固化；

8、s6、鋁合金板材制孔：使用自動化機械鉆孔車床，對粘貼好無堿玻璃纖維布的鋁合金板材進行鉆制緊固件孔；

9、s7、鋁合金板材裁剪：使用機械加工車床，將已制孔的鋁合金板材裁剪成長方形的鋁合金連接單元；

10、s8、獲得大量鋁合金連接單元；

11、s9、修理補片組裝：根據損傷區域面積，選取相應數量的六邊形復合材料補片單元和鋁合金連接單元；

12、s10、組裝結構曲面外形調整：六邊形復合材料補片拼接過程中，依據損傷結構曲面形狀，對鋁合金連接單元進行矯形；

13、s11、組裝結構的安裝：根據損傷區的幾何形貌，對拼接好的修理補片邊緣進行打磨。

14、所述的步驟s1需要將復合材料層合板放入熱壓罐中，使用熱壓罐對真空袋進行抽真空。

15、所述的復合材料真空度不低于-0.95mpa，溫度時間曲線和壓力時間曲線采用預浸料復合材料層合板的制造工藝要求。

16、所述的步驟s5中優選的鋁合金板材厚度與六邊形復合材料補片單元打磨深度一致。

17、所述的步驟s6所制緊固件孔的直徑與六邊形復合材料補片單元緊固件孔一致。

18、具體表現為同一排緊固件孔之間的間距與六邊形復合材料補片單元緊固件間距一致，每列緊固件孔的間距與六邊形復合材料補片單元搭接區寬度一致。

19、所述的步驟s7的鋁合金連接單元的長度與六邊形復合材料補片單元搭接區短邊的長度一致，鋁合金連接單元的寬度為六邊形復合材料補片單元搭接區寬度的二倍，鋁合金連接單元的緊固件孔與六邊形復合材料補片單元搭接區緊固件孔位置一致。

20、所述的步驟s9所需要的六邊形復合材料補片單元和鋁合金連接單元數量的估算公式為：n≥adam/acom，其中，adam表示損傷區面積，acom表示六邊形復合材料補片單元面積。

21、所述的步驟s11需要對組裝結構與損傷結構搭接的區域鉆孔，并使用優選的螺栓將組裝補片固定至損傷區上，完成損傷區修理。

22、本發明的有益效果是：通過大量的六邊形復合材料補片單元和鋁合金連接單元的預制與拼接，縮短了大型復合材料修理制造的時間，提高了修理速度；通過改變六邊形復合材料補片單元和鋁合金連接單元的使用數量，可以有效實現不同損傷面積的快速修理；通過改變鋁合金連接單元的彎曲形狀，可以有效實現不同曲率的復合材料損傷快速修理，整個修理過程操作簡單、快速，不需要特殊工具工裝。

技術特征：

1.一種組裝式復合材料快速修理方法，其特征在于：其具體步驟如下：

2.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s1需要將復合材料層合板(1)放入熱壓罐中，使用熱壓罐對真空袋進行抽真空。

3.根據權利要求2所述的一種組裝式復合材料快速修理方法，其特征在于：所述的復合材料真空度不低于-0.95mpa，溫度時間曲線和壓力時間曲線采用預浸料復合材料層合板(1)的制造工藝要求。

4.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s5中優選的鋁合金板材(5)厚度與六邊形復合材料補片單元(2)打磨深度一致。

5.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s6所制緊固件孔的直徑與復合材料螺栓孔(3)一致。

6.根據權利要求5所述的一種組裝式復合材料快速修理方法，其特征在于：具體表現為同一排緊固件孔之間的間距與六邊形復合材料補片單元(2)緊固件間距一致，每列緊固件孔的間距與六邊形復合材料補片單元(2)搭接區(4)寬度一致。

7.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s7的鋁合金連接單元(6)的長度與六邊形復合材料補片單元(2)搭接區(4)短邊的長度一致，鋁合金連接單元(6)的寬度為六邊形復合材料補片單元(2)搭接區(4)寬度的二倍，鋁合金連接板材螺栓孔(7)與六邊形復合材料補片單元(2)搭接區(4)緊固件孔位置一致。

8.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s9所需要的六邊形復合材料補片單元(2)和鋁合金連接單元(6)數量的估算公式為：n≥adam/acom，其中，adam表示損傷區(11)面積，acom表示六邊形復合材料補片單元(2)面積。

9.根據權利要求1所述的一種組裝式復合材料快速修理方法，其特征在于：所述的步驟s11需要對組裝結構(10)與損傷結構(12)搭接的區域鉆孔，并使用螺栓(9)將組裝補片固定至損傷區(11)上，完成損傷區(11)修理。

技術總結
本發明涉及一種組裝式復合材料快速修理方法，包括S1、復合材料層合板的制作；S2、復合材料層合板裁剪；S3、六邊形復合材料補片單元制孔；S4、獲得大量六邊形復合材料補片單元；S5、無堿玻璃纖維布粘貼；S6、鋁合金板材制孔；S7、鋁合金板材裁剪；S8、獲得大量鋁合金連接單元；S9、修理補片組裝；S10、組裝結構曲面外形調整；S11、組裝結構的安裝；通過大量的六邊形復合材料補片單元和鋁合金連接單元的預制與拼接，縮短了大型復合材料修理制造的時間，提高了修理速度；通過改變六邊形復合材料補片單元和鋁合金連接單元的使用數量，可以有效實現不同損傷面積的快速修理；通過改變鋁合金連接單元的彎曲形狀，有效實現不同曲率的復合材料損傷快速修理。

技術研發人員：苗春賀,薛曉,楊海龍,宣善勇,劉鵬,王志遠,周健,孫運剛
受保護的技術使用者：國營蕪湖機械廠
技術研發日：
技術公布日：2025/4/28
