本技術涉及復合材料固化成型技術的封裝領域，特別涉及一種復合材料壓力袋成型封裝的輔助材料鋪平裝置。

背景技術：

1、熱壓罐成型技術的復合材料壓力袋成型封裝階段，需要在均壓板之間鋪設輔助材料，由內到外依次為可剝布（脫模布）、有孔隔離膜、吸膠層、無孔隔離膜。

2、然而，鋪設過程容易受到外力與輔助材料薄膜靜電感應的影響，輔助材料不易鋪設平整，出現了材料褶皺和局部形變。后續固化階段，高溫下的樹脂流動性能上升，樹脂流動過程增大了褶皺與輔助材料局部形變的程度，使得復合材料板材表面平整度與厚度均勻性降低。目前通常采用高溫膠帶固定法，鋪平輔助材料的過程用高溫膠帶粘接固定。此方法耗時耗力，鋪平效果不佳，高溫膠帶的粘接區域易出現樹脂堆積，對成型板材的厚度可控性與脫模造成不利影響。因此，為解決上述技術問題，保證復合材料板材厚度的均勻性與脫模便捷性，提高成型板材的表面平整度與工作效率，設計一種復合材料壓力袋成型的輔助材料鋪平工裝具有重要意義。

技術實現思路

1、為了解決上述問題，本實用新型提供了一種復合材料壓力袋成型封裝的輔助材料鋪平裝置，以解決復合材料封裝工序中輔助材料出現褶皺和局部形變的問題。

2、為了達到上述目的，本實用新型提供一種復合材料壓力袋成型封裝的輔助材料鋪平裝置，其采用的技術方案如下：

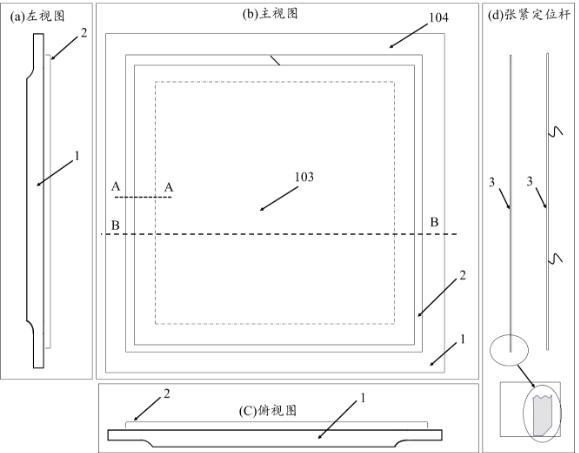

3、一種復合材料壓力袋成型封裝的輔助材料鋪平裝置，包括：

4、均壓板，所述均壓板具有相對的非工作面和工作面；

5、電磁鐵模塊，所述電磁鐵模塊設置于所述非工作面上；

6、張緊定位桿，所述張緊定位桿設置于所述工作面，并在所述電磁鐵模塊工作的情況下，能被所述電磁鐵模塊吸附以張緊輔助材料邊角。

7、進一步地，所述均壓板上設置板材區域與薄壁區域，所述板材區域作為板材固化的模具，以使板材在固化過程中達到涉及的形狀和性能，所述張緊定位桿設置于所述薄壁區域。

8、進一步地，所述板材區域位于所述均壓板的中部，所述薄壁區域位于所述均壓板的兩端，所述薄壁區域與所述板材區域連接處設置圓角過渡。

9、進一步地，所述電磁鐵模塊通過空腔吸盤可拆卸地設置于所述非工作面。

10、進一步地，所述電磁鐵模塊包括四組線圈，所述四組線圈兩兩之間裝配有阻磁材料，以使四組線圈能夠獨立工作，四組線圈分別為第一線圈、第二線圈、第三線圈以及第四線圈。

11、進一步地，所述張緊定位桿包括第一光桿、第二光桿、第三光桿以及第四光桿，所述第四光桿上設置有牽引繩。

12、進一步地，所述第一光桿用于配合所述第一線圈將無孔隔離膜固定于所述工作面上。

13、進一步地，所述第二光桿用于配合所述第二線圈將吸膠層固定于所述無孔隔離膜上。

14、進一步地，所述第三光桿用于配合所述第三線圈將有孔隔離膜固定于所述吸膠層上。

15、進一步地，所述第四光桿用于配合所述第四線圈將脫模布固定于所述有孔隔離膜上。

16、本實用新型至少具有以下有益效果：

17、（1）本實用新型保證了輔助材料鋪設過程的平整度，避免了材料褶皺和局部形變，進而提高了成型板材的表面平整度。

18、（2）本實用新型避免了板材邊緣區域的樹脂堆積，使得板材中心的樹脂向四周均勻溢出，提高了成型板材的厚度均勻性。

19、（3）本實用新型使用方便快捷，不需要在固化過程中花費額外的時間和精力來調整輔助材料，保證板材質量的同時提高了工作效率。。

技術特征：

1.一種復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，包括：

2.如權利要求1所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述均壓板上設置板材區域與薄壁區域，所述板材區域作為板材固化的模具，以使板材在固化過程中達到涉及的形狀和性能，所述張緊定位桿設置于所述薄壁區域。

3.如權利要求2所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述板材區域位于所述均壓板的中部，所述薄壁區域位于所述均壓板的兩端，所述薄壁區域與所述板材區域連接處設置圓角過渡。

4.如權利要求1所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述電磁鐵模塊通過空腔吸盤可拆卸地設置于所述非工作面。

5.如權利要求4所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述電磁鐵模塊包括四組線圈，所述四組線圈兩兩之間裝配有阻磁材料，以使四組線圈能夠獨立工作，四組線圈分別為第一線圈、第二線圈、第三線圈以及第四線圈。

6.如權利要求5所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述張緊定位桿包括第一光桿、第二光桿、第三光桿以及第四光桿，所述第四光桿上設置有牽引繩。

7.如權利要求6所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述第一光桿用于配合所述第一線圈將無孔隔離膜固定于所述工作面上。

8.如權利要求7所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述第二光桿用于配合所述第二線圈將吸膠層固定于所述無孔隔離膜上。

9.如權利要求8所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述第三光桿用于配合所述第三線圈將有孔隔離膜固定于所述吸膠層上。

10.如權利要求9所述的復合材料壓力袋成型封裝的輔助材料鋪平裝置，其特征在于，所述第四光桿用于配合所述第四線圈將脫模布固定于所述有孔隔離膜上。

技術總結
本技術提供一種復合材料壓力袋成型封裝的輔助材料鋪平裝置，包括：均壓板，所述均壓板具有相對的非工作面和工作面；電磁鐵模塊，所述電磁鐵模塊設置于所述非工作面上；張緊定位桿，所述張緊定位桿設置于所述工作面，并在所述電磁鐵模塊工作的情況下，能被所述電磁鐵模塊吸附以張緊輔助材料邊角。本技術保證了輔助材料鋪設過程的平整度，避免了材料褶皺和局部形變，進而提高了成型板材的表面平整度。

技術研發人員：楊文鋒,鄭鑫,楊翌鍇,李紹龍,尚春林,滕站,王永波,尹新光,錢自然
受保護的技術使用者：中國民用航空飛行學院
技術研發日：20240617
技術公布日：2025/4/28
