本技術涉及注塑模具，特別是涉及一種二次抽芯的注塑模具。

背景技術：

1、在注塑模具生產中，產品的外形越來越多樣化，也越來越復雜，許多產品具有倒扣結構，例如呈l形的倒扣結構等。

2、這類產品由于其特殊的倒扣結構，通過一次抽芯來完成脫模是非常困難的，就算是通過一次抽芯完成脫模，產品在脫模的過程中會造成產品拉傷，影響產品的外觀及功能尺寸，從而降低產品良率。

3、因此，在產品生產時就不能簡單地通過一次抽芯進行脫模，有必要設計一種用于該類型產品順利脫模的結構，使產品能夠完好無損地順利脫模。

技術實現思路

1、本實用新型的目的在于提出一種二次抽芯的注塑模具，以解決具有倒扣結構的產品通過一次抽芯難以完成脫模的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

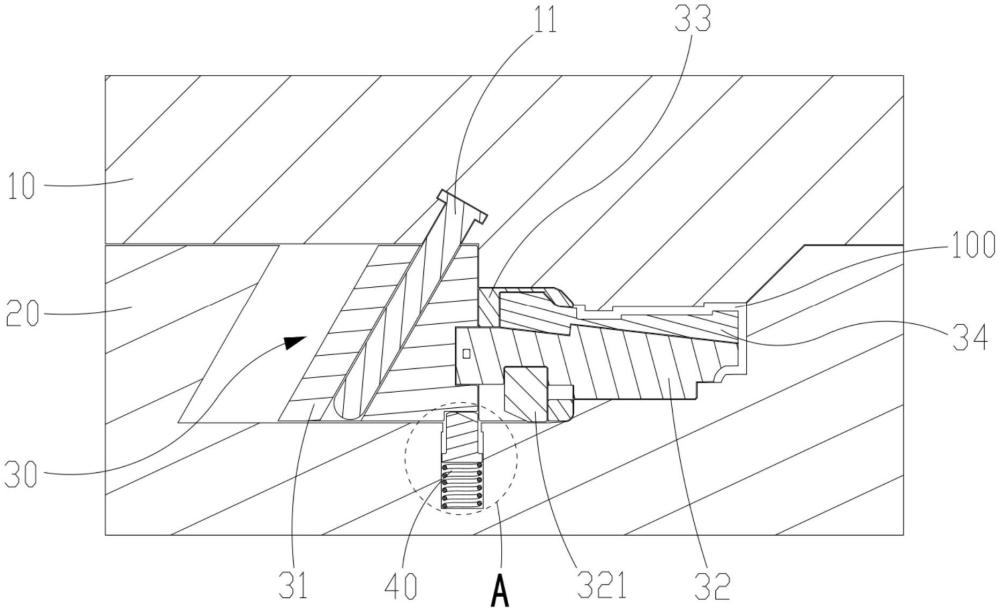

3、一種二次抽芯的注塑模具，包括前模板和后模板，前模板與后模板之間設置有用于成型產品的模腔，二次抽芯的注塑模具還包括行位組件、彈性鎖止組件，行位組件包括行位座、限位座、行位鑲件和滑動鑲件，行位座、限位座滑動設置在后模板上，行位座與限位座活動連接，行位鑲件橫向貫穿限位座且其一端安裝在行位座上，行位鑲件具有一驅動斜面，滑動鑲件滑設在驅動斜面上且其一端安裝在限位座上，行位座開設有引導斜孔，前模板設置有與引導斜孔相配合的斜導柱，前模板通過斜導柱推動行位座，彈性鎖止組件設置在后模板上且位于行位座的下方，彈性鎖止組件用于限制限位座滑動，行位鑲件安裝有一抵接塊，抵接塊用于解除彈性鎖止組件對限位座滑動的限制；前模板、后模板、限位座、行位鑲件、滑動鑲件共同圍成模腔；開模時，行位座通過行位鑲件帶動滑動鑲件向下移動脫離產品，當抵接塊抵接彈性鎖止組件時，抵接塊解除對限位座滑動的限制，行位座帶動行位鑲件、限位座、滑動鑲件向外側移動，完成產品脫模。

4、進一步地，后模板凹設有一可容納彈性鎖止組件的安裝槽，彈性鎖止組件包括鎖止塊和復位彈簧，鎖止塊、復位彈簧均設置在安裝槽，復位彈簧的兩端分別抵頂鎖止塊、安裝槽的底壁，鎖止塊可凸伸出安裝槽以限制限位座的滑動。

5、進一步地，行位座對應鎖止塊于下表面凹設有避讓槽，鎖止塊可部分凸伸于避讓槽以抵頂限位座。

6、進一步地，鎖止塊具有鎖止部，鎖止部用于抵頂限位座；當鎖止塊部分凸伸于避讓槽時，鎖止部抵頂限位座朝向行位座的一面。

7、進一步地，鎖止塊開設有與抵接塊相配合的第一抵接斜面，抵接塊通過抵頂第一抵接斜面并向下擠壓鎖止塊以解除對限位座滑動的限制。

8、進一步地，滑動鑲件具有一傳動斜面，驅動斜面與傳動斜面相配合。

9、進一步地，行位鑲件于驅動斜面上設置有滑軌，滑動鑲件對應滑軌于傳動斜面上設置有滑槽，滑槽與滑軌相配合。

10、進一步地，行位座與限位座通過一連接桿活動連接，連接桿的一端活動設置在行位座，連接桿的另一端固定設置在限位座上；開模時，行位座通過連接桿帶動限位座向外側移動。

11、進一步地，限位座沿行位鑲件的移動方向開設有活動孔，行位鑲件活動設置在活動孔，行位鑲件上凸設有限位凸起，限位座于活動孔開設有限位槽，限位凸起與限位槽相配合。

12、進一步地，限位座對應抵接塊沿橫向開設有活動槽，活動槽與活動孔連通設置。

13、本實用新型一種二次抽芯的注塑模具的有益效果：

14、通過行位鑲件與滑動鑲件相配合、彈性鎖止組件限制限位座的滑動，使得行位鑲件脫離產品的同時帶動滑動鑲件向下移動，實現二次抽芯的注塑模具的第一次抽芯；通過抵接塊與彈性鎖止組件的配合，使得抵接塊解除對限位座滑動的限制，滑動鑲件完全脫離產品，實現二次抽芯的注塑模具的第二次抽芯。因此，二次抽芯的注塑模具不僅結構簡單，通過二次抽芯以實現產品的順利脫模，而且避免產品在脫模過程受到拉傷，從而提高了產品良率。

技術特征：

1.一種二次抽芯的注塑模具，包括前模板和后模板，所述前模板與所述后模板之間設置有用于成型產品的模腔，其特征在于，所述二次抽芯的注塑模具還包括行位組件、彈性鎖止組件，所述行位組件包括行位座、限位座、行位鑲件和滑動鑲件，所述行位座、所述限位座滑動設置在所述后模板上，所述行位座與所述限位座活動連接，所述行位鑲件橫向貫穿所述限位座且其一端安裝在所述行位座上，所述行位鑲件具有一驅動斜面，所述滑動鑲件滑設在所述驅動斜面上且其一端安裝在所述限位座上，所述行位座開設有引導斜孔，所述前模板設置有與所述引導斜孔相配合的斜導柱，所述前模板通過所述斜導柱推動所述行位座，所述彈性鎖止組件設置在所述后模板上且位于所述行位座的下方，所述彈性鎖止組件用于限制所述限位座滑動，所述行位鑲件安裝有一抵接塊，所述抵接塊用于解除所述彈性鎖止組件對所述限位座滑動的限制；

2.如權利要求1所述的二次抽芯的注塑模具，其特征在于，所述后模板凹設有一可容納所述彈性鎖止組件的安裝槽，所述彈性鎖止組件包括鎖止塊和復位彈簧，所述鎖止塊、所述復位彈簧均設置在所述安裝槽，所述復位彈簧的兩端分別抵頂所述鎖止塊、所述安裝槽的底壁，所述鎖止塊可凸伸出所述安裝槽以限制所述限位座的滑動。

3.如權利要求2所述的二次抽芯的注塑模具，其特征在于，所述行位座對應所述鎖止塊于下表面凹設有避讓槽，所述鎖止塊可部分凸伸于所述避讓槽以抵頂所述限位座。

4.如權利要求3所述的二次抽芯的注塑模具，其特征在于，所述鎖止塊具有鎖止部，所述鎖止部用于抵頂所述限位座；當所述鎖止塊部分凸伸于所述避讓槽時，所述鎖止部抵頂所述限位座朝向所述行位座的一面。

5.如權利要求2所述的二次抽芯的注塑模具，其特征在于，所述鎖止塊開設有與所述抵接塊相配合的第一抵接斜面，所述抵接塊通過抵頂所述第一抵接斜面并向下擠壓所述鎖止塊以解除對所述限位座滑動的限制。

6.如權利要求1所述的二次抽芯的注塑模具，其特征在于，所述滑動鑲件具有一傳動斜面，所述驅動斜面與所述傳動斜面相配合。

7.如權利要求6所述的二次抽芯的注塑模具，其特征在于，所述行位鑲件于所述驅動斜面上設置有滑軌，所述滑動鑲件對應所述滑軌于所述傳動斜面上設置有滑槽，所述滑槽與所述滑軌相配合。

8.如權利要求1所述的二次抽芯的注塑模具，其特征在于，所述行位座與所述限位座通過一連接桿活動連接，所述連接桿的一端活動設置在所述行位座，所述連接桿的另一端固定設置在所述限位座上；所述行位座可通過所述連接桿帶動所述限位座向外側移動。

9.如權利要求1所述的二次抽芯的注塑模具，其特征在于，所述限位座沿所述行位鑲件的移動方向開設有活動孔，所述行位鑲件活動設置在所述活動孔，所述行位鑲件上凸設有限位凸起，所述限位座于所述活動孔開設有限位槽，所述限位凸起與限位槽相配合。

10.如權利要求9所述的二次抽芯的注塑模具，其特征在于，所述限位座對應所述抵接塊沿橫向開設有活動槽，所述活動槽與所述活動孔連通設置。

技術總結
一種二次抽芯的注塑模具，包括前模板和后模板，前模板與后模板之間設置有用于成型產品的模腔，還包括行位組件、彈性鎖止組件，行位組件包括行位座、限位座、行位鑲件和滑動鑲件，行位座、限位座滑動設置在后模板上，行位座與限位座活動連接，行位鑲件橫向貫穿限位座且其一端安裝在行位座上，行位鑲件具有一驅動斜面，滑動鑲件滑設在驅動斜面上且其一端安裝在限位座上，行位座開設有引導斜孔，前模板設置有與引導斜孔相配合的斜導柱，前模板通過斜導柱推動行位座，彈性鎖止組件設置在后模板上且位于行位座的下方，彈性鎖止組件用于限制限位座滑動，行位鑲件安裝有一抵接塊，抵接塊用于解除彈性鎖止組件對限位座滑動的限制。

技術研發人員：張樂,張鋒,張正勇,鄭文立
受保護的技術使用者：東莞華譽精密技術有限公司
技術研發日：20240625
技術公布日：2025/4/28
